Особливості конструкції і принцип роботи медогонки Грановського

медогонка радіальна

медогонка – це механізм відцентрової дії для відкачування меду зі стільників.

Медогонки слід віднести до найважливішої частини пасечного обладнання перш за все тому, що від технології відкачування меду залежить його якість, безпеку вуликів рамок.

Крім того, сучасні медогонки полегшують працю бджоляра і економлять його час.

Хто винайшов медогонку?

Медогонка вперше була винайдена в 1865 році австрійським бджолярем Ф. Грушкою. Франц Грушка – італієць з Долі (поблизу Венеції) народився в 1819 році, помер у Венеції в травні 1888 року. Є відомості, що за національністю Грушка був чех.

Його винахід почалося з курйозного випадку. В один із днів Грушка відібрав з вулика кілька стільників з неповністю запечатаними осередками і поклав їх в корзину. Його син, який ніс кошик, почав, бавлячись, крутити її навколо себе. Грушка зауважив, що з кошика викидається мед. Це і спонукало його скористатися відцентровою силою для відкачування меду.

Винахід медогонки отримало швидке поширення. У поєднанні з впровадженням рамкового вулика, винахід медогонки було особливо важливо, тому що вирішувалися багато проблем: з'явилася можливість отримувати якісний відцентровий мед і зберігати стільники, які раніше м'яли під пресом, віджимають мед.

типи медогонок

Після винаходу медогонки пройшло 146 років. За цей час з'явилося стільки конструкцій, що просто не злічити.

Типів конструкцій медогонок не один десяток, але всі вони складаються із зовнішнього бака, внутрішнього барабана – ротора, в який вставляють рамки з медом, і приводу. Найменша медогонка розрахована на відкачування всього двох медових рамок. Є високопродуктивні медогонки, здатні відкачати за один прийом 50 і більше рамок.

Медогонки бувають двох типів: радіальні і хордіальние.

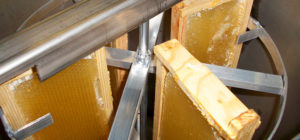

медогонка радіальна

Медогонки класифікуються за розташуванням касет, в які вставляють роздруковані стільники. У радіальних медогонок касети розташовані по радіусах кола корпусу.

Переваги радіальної медогонки перед хордіальной

1. При відкачці меду на великий радіальної машині досягається вдвічі більша продуктивність у порівнянні з хордіальной медогонкою.

2. Радіальна медогонка з моменту пуску до зупинки працює без нагляду. Під час роботи радіальної медогонки бджоляр може займатися іншою справою, наприклад, роздруковувати стільникові рамки.

3. Радіальна медогонка відкачує мед майже насухо, чого не можна досягти на хордіальной медогонці.

4. У радіальної медогонки основне зусилля при обертанні ротора направлено вздовж площині стільників до верхнього бруска, а не перпендикулярно поверхні стільників, як в медогонках старого типу. Тому стільники майже не ламаються.

5. На радіальних медогонках, що вміщають 45 стільників, можна відкачувати мед з воскових кришечок – забруса, який накопичився протягом робочого дня. Видалення меду з кришечок шляхом розтоплення їх разом з медом або шляхом проціджування через ситечко вимагає багато часу і не дає хороших результатів.

6. З радіальної машини набагато легше виймати стільники після відкачки, так як тиск припадає на верхній брусок ульевой рамки, який не може приклеїтися до барабану.

7. У радіальної медогонки обертається тільки барабан з роздрукованими сотами, всі інші деталі механізму мають жорстке кріплення, що забезпечує міцність і надійність.

медогонка хордіальная

У хордіальних медогонках касети розташовані по хордам окружності медогонки, тобто боком до стінки бака. Цей тип медогонок найбільш поширений на невеликих присадибних пасіках. Та й взагалі, на мій погляд, хордіальние медогонки переважають на пасіках Росії.

Хордіальние медогонки діляться на перекидні або оборотні, тобто з рухомими "перегортати" касетами і необоротні, у яких рамки доводиться всякий раз виймати з касет і вставляти іншою стороною.

З технічної точки зору хордіальние медогонки мають ряд істотних недоліків:

• в хордіальной медогонці першу сторону доводиться відкачувати на меншій швидкості, щоб не зламати сот під вагою меду зі зворотного боку, потім перевернути їх і відкачати мед з іншого боку, а потім знову повернути стільники в початкове положення і провести завершальну роботу. Все це вимагає праці і часу;
• в хордіальной медогонці основне зусилля при обертанні ротора направлено перпендикулярно поверхні стільників, тому стільники не тільки ламаються, а й нерідко вдавлюються в сітку касет настільки, що при добуванні рамок стільники можуть бути зламані або деформовані;
• медогонка хордіальная вимагає постійного обслуговування однією людиною. А якщо на пасіці працює бджоляр в однині, то поки він роздруковує стільники, медогонка простоює;
• при відкачці меду на хордіальной медогонці в русі знаходиться не тільки барабан, але і механізм повертання касет, самі касети, важелі і привід. Всі ці сполуки зношуються і потребують постійного догляду;

Принцип дії медогонки

Призначення медогонки – за рахунок відцентрової сили витягти мед зі стільників.

Медогонка – частина пасечного інвентарю, що використовується для отримання меду центрифугуванням. Принцип дії медогонки простий: запечатані бджолами стільники з медом спочатку роздруковують за допомогою спеціального пчеловодного ножа або виделки.

Роздруковані рамки з медом вставляються в касети. При обертанні ротора з касетами під впливом відцентрової сили мед викидається на внутрішні стінки корпусу медогонки і стікає на конусное дно. Далі мед через кран зливається і проціджують в тару.

Медогонка 4-х рамкова

Найпоширеніші 4-х рамкові медогонки. Особливо цінуються ті, у яких касети оборотні.

Медогонка хордіальная на 4 рамки розміром 435 х 300 мм або 8 полурамок розміром 435 х 145 мм. Обертаються касети виключають переустановку рамок під час відкачки меду.

Дана властивість значно полегшує відкачування меду, а головне, прискорює процес. За рахунок цього продуктивність праці збільшується на 20%. Для кріплення ротора використовується шарикопідшипник.

Діаметр бака 628 мм, висота 765 мм, кишеню вміщає до 50 кг меду. Вага медогонки 4-х рамкової – 29 кг.

Привід для медогонки

За приводу медогонки діляться на ручні і електричні. Під час кочівлі в якості джерел енергії для електричних медогонок застосовують в основному акумулятори, хоча вже є досвід застосування малих електростанцій і сонячних батарей.

Для змащення рухомих частин приводу ручної медогонки зазвичай застосовують мед.

Великим недоліком у російських медогонок є шестерні передача для обертання ротора з касетами. Вони гримлять, часто ламаються і важко крутити ручку.

Я сам переробив свою медогонку на привід з двома шківами і клиноподібним ременем. Дуже задоволений. Конструкція проста, надійна і безшумна.

Касети для медогонки

Касета – важлива деталь медогонки, так як саме в касету вставляється роздрукована рамка для вилучення меду. У виготовленні касет використовується якісна зварна оцинкована сітка.

У старих конструкціях касет застосовувався алюміній, і багато деталей часто виходили з ладу, доводилося часто міняти заклепки і деталі кріплення. Більш надійними є касети, виготовлені з нержавіючої сталі.

Заслуговують на увагу сучасні універсальні касети з металопластику для медогонок з універсальним кріпленням, для всіх інших видів медогонок,.

медогонка – механізм дорогий, але його не можна мати один на три-п'ять пасік.Щоб не допустити перенесення хвороб бджіл, кожна пасіка повинна мати власну медогонку.

Після завершення відкачування меду апарат треба промити, продезінфікувати, висушити на сонці. Зберігати медогонку до наступного сезону необхідно в сухому складі, дбайливо укривши її пологом від пилу.

Радіальна медогонка своїми руками

Вітаю, бджолярі-професіонали та аматори!

У цій статті я хочу розповісти Вам як зробити медогонку своїми руками. До статті додаються фото, пару креслень і кілька відео. Взагалі, друзі-пасічники, всі ми прекрасно знаємо що таке медогонка, наскільки важливий цей механізм в нашій нелегкій роботі.

Впевнено можна сказати, що найбільш трудомісткою і важкої частиною роботи бджоляра є викачка меду. З незапам'ятних часів цей процес частково механізований – для полегшення праці використовуються, як правило, радіальна медогонка.

Конструкція цього апарату за останні 50-100 років мало чим змінилася, але я хочу навести кілька варіантів того як її можна зробити або вдосконалити вже наявну.

Радіальна медогонка своїми руками – наскільки це складно?

Більше 80% медогонок, використовуваних пасічниками-любителями та й професіоналами теж, це радіальні медогонки бочкового типу з ручним приводом, саме про них і піде мова. Такі медогонки бувають різного розміру, в залежності від кількості заряджаються за один прогін рамок з сотами, але особисто я менше 120 см в діаметрі і 130-150см у висоту не зустрічав.

Названі габарити відносяться саме до розміру бочки, яка і є основою будь-якої радіальної медогонки. Кожна така медогонка несе в основі своєї роботи принцип центрифуги: за рахунок розкручування касетного барабана для рамок створюється відцентрова сила, яка і змушує мед залишати стільники.

З технічної точки зору все просто, але з технологічної, медогонка своїми руками – це вкрай не просто.

Перш за все потрібно розуміти що, як заводські медогонки, старі, виготовлені ще за совка, так і сучасні, проводилися або проводяться на заводах або, як мінімум, в спеціалізованих цехах.

Для цього на місці виробництва передбачена спеціальне оснащення, інструмент та матеріали. Природно, так як Ви цим професійно не займаєтеся всього цього немає, але є нестримне бажання зробити медогонку самому, заощадивши при цьому гроші на її покупку.

Самому зробити її можна реально краще, ніж пропоновані на ринку по шаленим цінами варіанти відверто слабкого якості.

Для того щоб починання увінчалося успіхом необхідно мати базовий набір інструментів слюсаря і володіти достатнім досвідом у роботі з металевими виробами. Чи складно це? – Так. Чи реально? – Звісно так!

Не варто намагатися зробити медогонку з нуля, якщо Ви не володієте достатнім досвідом роботи з металом і найпростішими механізмами, краще взяти в підмогу фахівця або просто досвідченого слюсаря.

Медогонка своїми руками: креслення і матеріали

Перед початком роботи потрібно визначиться з базовим кресленням, згідно з яким і буде робитися медогонка, якщо потрібно – доопрацювати його (наприклад, в разі необхідності забезпечення електроприводом).

Відштовхуючись від креслення вже можна визначиться зі списком необхідних матеріалів. Отже креслення. Для того щоб зробити радіальну медогонку своїми руками, я пропоную класичний креслення, він приведений на рис.1.

Креслення 1: Радіальна медогонка (зі старої радянської книги з бджільництва).

На малюнку наведені основні елементи медогонки – касетний барабан, його кріплення до основи (бочці) і привід.

Цей креслення можна взяти за основу і відштовхуючись від розмірів рамок у Вашій пасіці, а також від наявної бочки, переробити його на свій лад. Тут використаний ручний привід і передача через конусну шестерну пару.

Також корисну інформацію можна почерпнути з малюнка № 2, де використана ремінна передача, яку найлегше пристосувати до електроприводу.

Креслення 2: Радіальна медогонка з ручним приводом і ремінною передачею.

1 – рама; 2 – радіальний підшипник; 3 – приводить шків; 4 – вісь; 5 – передає ремінь; 6 – рукоятка; 7 – передає шків; 8 – пристрій натягу; 9 – кронштейни кріплення; 10 – касети для рамок; 11 – конічні днища касет; 12 – кріплення касет; 13 – кронштейн кріплення; 14 – основа; 15 – завзятий підшипник; 16 – пробка; 17 – зливний штуцер; 18 – радіальні отвори.

В мережі я одного разу натрапив на саморобну медогонку, основними елементами якої є: стара бочка з під ГСМ, елементи рами велосипеда і полки старого холодильника. Все очищено від іржі і пофарбовано. Виглядає, звичайно, такий апарат трохи комічно, але при цьому працює, і для міні-пасіки з 1-4 бджолиних сімей цілком має місце бути. Нижче наведено відео.

Якщо Ви налаштовані серйозно і потрібна міцна медогонка, яка буде служити роками і полегшувати процес викачування меду, краще виконати її відповідно до наведених кресленнями і додатково, щоб не крутити вручну, оснастити електроприводом.

Для того щоб зробити медогонку своїми руками по фото або кресленнях, потрібно підібрати необхідні матеріали для елементів конструкції: бочка, сітка для касет, куточки або труби для касет і рами касетного барабана, шестерна або ремінна пара, підшипники, зливний вентиль, матеріал для кронштейнів кріплення і кріпильні елементи.

Для оснащення апарату електроприводом потрібно електродвигун-редуктор з оборотами на вихідному валу 50-100 об. / Хв .. Важливим аспектом при виборі матеріалів є вимога до стійкості до середовища з підвищеною кислотністю і можливість роботи в харчовій сфері. Для цього найкраще підходить харчова нержавіюча сталь і харчовий алюміній.

Останнім часом найчастіше використовується нержавіюча сталь в силу дорожнечі і складності роботи з алюмінієм.

В якості ємності найкраще використовувати бочку з нержавійки 300-500 літрів з діаметром 100-130 см.

Варто згадати, що деякі умільці призвичаїлися робити міні-медогонки використовуючи ємність від старої пральної машини (вона зазвичай алюмінієва).

Інші елементи, при виготовленні медогонки самостійно, зазвичай роблять із заліза, надалі покриваючи його спеціальною стійкою фарбою, яку дозволено використовувати в харчовій промисловості.

Медогонка з електроприводом своїми руками

Виходячи з власного досвіду і судячи з відгуків про радіальних медогонках на різних форумах бджолярів можу стверджувати, що найпопулярнішою медогонкою для удосконалення серед вітчизняних «кулібіних» є стара радянська МР-4. Вона проста, надійна і високопродуктивні. Її міцна конструкція гарантує стабільність роботи при установці електродвигуна, а значний обсяг дозволяє використовувати її на великих пасіках.

Для модернізації МР-4 один з моїх колег використовував двигун постійного струму з послідовним типом збудження. Такий привід дає можливість здійснювати регулювання частоти обертання барабана в хвилину по засобу зміни напруги.

Звичайно, якщо Ви захочете зробити подібне удосконалення, знадобиться ще і модулятор, який перетворить змінний струм від звичайної розетки в постійний, і дасть можливість змінювати в деяких межах його напруга. У згаданій медогонці, тепер уже з електричним приводом використана елементарна ремінна передача.

Звичний блок касет для 4 рамок видалений, а замість нього по радіальному принципом організовано кріплення рамок – тепер медогонка зможе вміщати їх аж до 24 штук.

Я вважаю, що якщо Ви задумали зробити медогонку електричну своїми руками – буде вкрай розумно наслідувати приклад мого колеги, це найбільш швидкий і найменш витратний варіант. Нижче додаю фото медогонки, зробленої за цим зразком.

Як зробити медогонку своїми руками: відео

Вище перерахованої інформації, звичайно, буде мало для створення повноцінного працездатного агрегату, та й неможливо це без певної кмітливі і без того щоб на власні очі побачити чудеса сучасної «гаражної» інженерії нашого народу.Для вирішення проблеми наочності, а також для того щоб почерпнути масу нестандартних ідей корисно буде заглянути в.

У медогонці адже головне що? Правильно! У медогонці головне бочка. Якщо потрібно зробити медогонку з нуля самому, в першу чергу потрібно підібрати бочку.

Від її розмірів і буде залежати максимальну кількість завантажуваних за один раз рамок, особливості конфігурації конструкції вбудованого барабана і, нарешті, необхідна потужність електродвигуна для електропривода (якщо такий потрібен).

На просторах всезнайки Ютуб зустрів відео «Медогонка своїми руками з електроприводом». Після цього я зрозумів що нашим людям ніщо не страшно. Там гострий розум і вміла рука невідомого майстра модернізували стару медогонку використовуючи запчастини від стародавньої пральної машинки. Нижче представлено відеозвіт по результату роботи – дійсно вражає.

Якщо гарненько пошукати, можна знайти безліч різноманітних відео по темі «Радіальна медогонка своїми руками» і саморобного електроприводу до базових дідівським моделям. Найбільше вражає різноманітний підхід до принципу організації приводу і компонуванні.

«Кулібіни» використовують все, від двигунів для пральних машин і редукторів від «Болгарки», до шківів від трактора і модуляторів напруги від стародавніх військових систем зв'язку.

Ваш політ фантазії в цій справі ніхто не обмежує, а використовувати для створення своєї, найкращою медогонки можна те, що доступно в конкретному випадку.

Будьте обережні з плодами своєї інженерної думки, випробування створеного агрегату краще проводити дистанційно, убезпечивши себе і оточуючих.

Найкраще, звичайно, коли є заводська бочка від медогонки, зробленої 20-30 років тому. За часів Союзу на таких речах не економили. Матеріал бочки якісний і досить міцний, не те, що в сучасних.

На базі такої ємності можна вже використовуючи різні компонування, в залежності від наявних рамок, створювати свій шедевр «гаражної» інженерії. Головне дотримуватися техніки безпеки при створенні і при користуванні, особливо якщо Ви вирішите зробити привід від електромотора.

Ніяких гарантій немає, Ваша медогонка не проходила ніяких випробувань і якщо не розрахувати оптимальну потужність, крутний момент або обороти, можна завдати шкоди собі чи оточуючим.

Добре, якщо неправильно зібрана медогонка зіпсувати тільки кілька рамок, але наслідки хисткості конструкції або надмірної потужності можуть бути значно гірше.

Бережіть себе і своїх бджіл! Гарного нового врожаю!

data-block2 = data-block3 = data-block4 =>

Медогонка з електроприводом своїми руками, процес відкачки меду

• 1. Процес відкачування
• 2. Особливості будови апарату Грановського
• 3. Виготовлення
• 3.1. Процес виготовлення корпусу
• 3.2. збірка касет
• 3.3. спорудження електроприводу

Відкачування меду є найбільш копіткої і трудомісткою роботою на пасіці. Для полегшення цього процесу бджолярами використовується спеціальне пристосування, зване медогонкою.

Її можна придбати або, при наявності певних навичок, зробити власноруч.

Медогонка своїми руками – це непогана ідея, здатна зменшити витрати початківця бджоляра на придбання інвентарю, оскільки даний агрегат стане однією з основних його складових. Відкачування великого обсягу продукту без використання медогонки – процес досить складний і вимагає серйозних витрат часу, крім того, при цьому втрачається значна кількість меду.

процес відкачування

Відкачування меду йде за рахунок впливу відцентрової сили і відбувається наступним чином:

1. За допомогою спеціального ножа стільники роздруковуються.
2. Потім вони вставляються в касети, які утримують рамки під час відкачування.
3. В результаті обертання ротора мед викидається на внутрішню поверхню апарату і стікає на дно, а звідти потрапляє в зливний отвір.

Відкачування меду в хордіальной медогонці

Конструкція медогонки незалежно від матеріалу в основному стандартна:

• внутрішній устрій для закріплення рамок і електричного приводу;
• зовнішня ємність для збору меду.

Залежно від виду кріплення рамок існує два види: радіальна медогонка і пристрій хордіального типу. Як видно з назви, в першій конструкції рамки розташовуються по радіусу, а в другій – по хордам окружності.

У Росії частіше використовується хордіальная модель. Обидва варіанти мають право на існування, але радіальна медогонка простіше в збірці, а хордіальная – ефективніше. Розмір апарату залежить від величини рамок. Оптимальним вважається радіус пристрою в 65 см.

Для новачків досить медогонки, розрахованої на 3-4 рамки.

Особливості будови апарату Грановського

За відгуками пасічників, для початківців найкраще підійде медогонка Грановського. Вона легка в експлуатації, універсальна і може використовуватися навіть для обслуговування великих пасік.

1. Медогонка Грановського прекрасно підходить для рамок вулика Дадана, вона складається з знімного приводу і касет, регульованих вручну. Прилад дозволяє налаштовувати швидкість і час відкачування меду. Кустарна медогонка за більшістю параметрів не поступається заводської, якщо зроблена з дотриманням правил складання.
2. Корпус моделі виготовлений з нержавіючої сталі, а касети для установки рамок розташовуються традиційно. В процесі відкачування меду вони переходять в хордіальное положення, що скорочує процес відкачування в кілька разів. Гальмування пристрої плавне. Медогонка Грановського має привід, що розташовується в нижній частині бачка.
3. До того ж пристрій невеликої ваги і розміру, що важливо при транспортуванні і миття. Медогонка Грановського має високу продуктивність, медовий «кишеню» розрахований на 55 літрів продукту. Під час роботи рамки не деформуються і не ламаються.

Огляд медогонки Грановського

Але, за словами бджолярів, медогонка Грановського має наступні недоробки:

• відсутні ручки для перенесення пристрою;
• ніжки агрегату під час роботи нестійкі і при використанні в польових умовах потребують фіксації;
• медогонка Грановського має занадто важким металевим краном, який непросто зміцнити;
• матеріал бака тонкий, а стінки не мають ребер жорсткості.

Тому при самостійному виготовленні пристрою необхідно врахувати всі ці моменти і застосувати відповідні матеріали. Також деякі бджолярі вважають незручним прикріплення приводу знизу.

Незважаючи на всі мінуси, медогонка Грановського користується великою популярністю, і має певні переваги щодо інших моделей. Її легко спорудити власноручно, використовуючи готові креслення.

виготовлення

Медогонка своїми руками може бути виготовлена ​​з будь-яких підручних матеріалів. Якщо раніше були популярні дерев'яні моделі, то зараз все частіше їх роблять з алюмінію і нержавіючої сталі. Ці матеріали, хоч і мають більш високу вартість, але і якість їх набагато вище.

Процес виготовлення корпусу

Давайте розберемося, як зробити медогонку самостійно з різних матеріалів:

1. Нержавіюча сталь. Можна використовувати для переробки вживану пральну машину барабанного типу з нержавіючої сталі, вона буде служити ящиком для рамок. Крім того, знадобиться кришка, а знизу отвір для стоку меду. Цей елементарний варіант підійде новачкам, завдяки простоті монтажу та обслуговування.
2. Дерево і фанера. Така саморобна медогонка має вигляд дерев'яного восьмигранника, всередині якого обертається ротор з рамкою. Вона компактного розміру, легко розбирається і миється. Пристрій встановлюється на ніжки, що дозволяють підставити під кран ємність для збору меду. Володіє простим і швидким механізмом відкачування. Матеріал для медогонки повинен бути сухим і не смолистим.Також можна взяти бочку відповідного розміру і спростити виготовлення. Легшу модель споруджують з фанери, скріплюючи цвяхами або клеєм.
3. Алюміній. Для виготовлення пристрою з алюмінію досить підібрати ємність потрібної величини. Це може бути каструля, бочка або корпус пральної машини.
4. Пластик. Існує можливість використовувати для агрегату бочку з високоміцного пластика. Це спростить процес виробництва, і знизить витрати.

збірка касет

Для виготовлення касет, в основному, використовується якісна нержавейка, в деяких випадках її можна замінити іншим матеріалом.

З дроту або прутів робиться сітка (або купується готова), потім з неї, за допомогою заклепок і куточків, споруджується «кишеню», в який вставляється рамка. Останні повинні легко входити в касети, щоб уникнути деформації.

Радіальна медогонка робиться трохи легше, ніж з хордіальним розташуванням касет.

спорудження електроприводу

Електропривод для медогонки сприятиме оптимальному відкачуванню меду. Для того щоб спорудити привід, необхідний невеликий електричний двигун з потужністю близько 90 Вт. Щоб уникнути потрапляння бджіл, його треба захистити сіткою. Для вимикача підійде реле пральної машини.

Як працює електропривод на саморобній медогонці

Крім того, знадобиться реостат, його слід забезпечити нихромовой спіраллю. Потім споруджується кронштейн, який буде рухатися у вертикальному напрямку. Знімається з ротора шків і споруджується приводний диск. Розміщення двигуна може бути як вертикальним, так і горизонтальним.

В процесі виготовлення медогонки можна експериментувати і покращувати її конструкцію на власний розсуд, пристосовуючи для своїх потреб. Для її забарвлення слід використовувати фарбу по металу. При виробництві пристрої можна застосовувати оцинковані деталі, це може вплинути на якість меду.

Радіальна медогонка: особливості, види, робимо своїми руками

Кожен бджоляр визнає, що медогонка в бджільництві – річ незамінна. І якщо пасіка розвивається і росте, незмінно постає питання про підвищення ефективності її роботи. Відкачування меду завжди дуже виснажливий процес, на який нерідко доводиться запрошувати найманих працівників або близьких.

Однак прогрес не стоїть на місці, і сьогодні вже в ходу такі апарати, на яких можна відкачати мед з 200 рамок протягом 9 годин. Це радіальна медогонка з електричним приводом, під час роботи якої пасічник навіть може займатися сторонніми справами.

види медогонок

За принципом дії медогонки поділяються на два види:

• Хордіальная – рамки вставляються в касети, розташовані по хордам окружності головного бака. Зрозуміло, що більше 4 рамок в таку конструкцію не встаючи. Тому цей вид апаратів поширено на приватних невеликих пасіках;
• радіальна – касети розташовані по колу на радіусах кола головного бака. Чим більше коло, тим більше касет може вмістити конструкція. Таке розташування, крім кількісного переваги, має цілу низку переваг. Саме тому радіальна медогонка поступово витісняє хордіальную і навіть запущена в промислове виробництво. Електричний привід дозволяє виробляти відкачування меду з величезної кількості рамок в короткі терміни і без фізичних зусиль.

Важливо! Хоча відкачка меду відбувається в радіальної медогонки з двох сторін, подекуди мед може залишитися. В цьому випадку рамку слід закласти вдруге. Якщо рамка нова, необхідно після зачищення забруса перев'язати її дротом, щоб уберегти його від можливої ​​поломки.

Переваги радіальної медогонки

Якщо порівнювати два види конструкцій, то стає очевидно, що хордіальное пристрій не може змагатися з радіальним ні за якими параметрами:

• Продуктивність радіальної медогонки навіть з ручним приводом як мінімум в 2 рази більше, ніж у хордіальной;
• На радіальної медогонки рамки викачуються майже насухо, чого неможливо досягти на апараті з хордіальной конструкцією;
• Головне зусилля під час роботи апарату направлено вздовж площині стільників, а не поперек, як в пристроях хордіального типу. Це підвищує безпеку стільників під час роботи, поломок майже немає;
• На апаратах, розрахованих на 45 стільників, можлива відкачка меду з забруса – кришечок стільників, що накопичилися під час робочого процесу. Це набагато підвищує ефективність, оскільки вручну робити таку роботу клопітно і витратно за часом;
• У хордіальних конструкціях відбувається контакт стільників з елементами медогонки, що може служити причиною розвитку гнильних процесів, в радіальних пристроях ця можливість виключається;
• Рамки під час процесу відкачування не приклеюється до барабану, а значить, їх легко витягувати з апарату.

Важливо! У радіальних медогонках перевертати стільники не доводиться, оскільки відкачка відбувається відразу з двох сторін. Це також дає додаткову економію часу.

Радіальна медогонка своїми руками

Для великих прибуткових господарств придбати функціональний апарат з електроприводом не складає особливих труднощів.

Однак для маленької приватної пасіки сума в 1000 $ не завжди реальна, якщо мед виробляється в межах потреб сім'ї та продажу надлишків.

У цьому випадку на допомогу, як завжди, приходить інтернет, де можна знайти безліч креслень і докладних посібників про те, як можна зробити радіальну медогонку з підручних засобів.

Основні принципи виробництва такої конструкції наступні:

• В металевому чані (з оцинкованого заліза) висотою 69 см і діаметром 88 см зрізають дно і кріплять до нього увігнуте днище – сюди буде стікати мед;
• По нижній окружності кріплять хрестовину, а зовні зміцнюють його металевими обручами;
• У центрі хрестовини встановлюють металевий стакан з кулькою зі сталі. На нього буде впиратися сталевий стрижень, який вкручується в вісь клітини;
• Клітка – головний елемент внутрішнього устрою, який підтримує дві хрестовини. На нижній розташовані 3 кола, в які кріплять боковини соторамок;
• Діаметр верхнього кола становить 77 см з внутрішнім відстанню 61 мм;
• На верхньому і нижньому колі роблять металеві виступи, куди будуть вставлятися рамки;
• Нижній коло не повинен зачіпати відкачаний мед;
• Внизу чана прорізають отвір для краника;
• Всі деталі повинні бути з нержавіючої сталі або оцинкованого заліза. Якщо це неможливо, то фарбують фарбою.

Важливо! Якщо ви впевнені в своїх силах, то зробити подібну конструкцію не складе труднощів, варто тільки знайти докладне креслення. У тому випадку, коли підручних матеріалів недостатньо, можна придбати ручну медогонку і оснастити її електроприводом.

При необхідності можна переробити старий апарат з хордіальной конструкцією в більш ефективний радіальний. При цьому не забудьте при випробуваннях плодів своєї творчості про техніку безпеки – адже при сильному розкручуванні механізму нетривке пристрій може не витримати навантаження, особливо при підключенні електроприводу. Саме для цього її зміцнюють зовні обручами.

Радіальна медогонка своїми руками – відео

Медогонка своїми руками

Займаючись бджільництвом як хобі, не переслідуючи комерційних цілей, можна обійтися без медогонки. З метою економії можна брати на час її у друзів або сусідів, можна купити пристрій в спеціалізованому магазині, але кращим рішенням стане виготовлення медогонки своїми руками. Зробити це не так складно, як може здатися на перший погляд.

Навіщо потрібна медогонка

При наявності декількох вуликів, не кажучи вже про промислове виробництво меду, необхідність медогонки очевидна.Без неї не вийде якісно, ​​швидко і в потрібному обсязі відкачати зібраний в сотах мед.

Для домашнього вжитку можна просто відламувати мед з рамок, це не займе багато часу.

Але якщо мова йде про двох-трьох вуликах і більш, про обсяг меду, що перевищує одне відро, то даний пристрій мати все ж необхідно.

Загальний вигляд медогонки

Медогонки можуть зустрічатися в різному конструктивному виконанні, але їх всіх об'єднує загальний принцип. Основну роль відіграє касетний барабан, що кріпиться всередині бочки, виготовлений, наприклад, зі старої пральної машинки, і який використовується для вилучення меду. Крім барабана, вражаючі дії яких засновані на принципі центрифуги, є також привід.

Найпростіший варіант – ручний привід, від нього проводиться шестерні передача, завдяки якій відбувається поворот барабана внаслідок обертання ручки. Для невеликої пасіки оптимально використовувати двухрамочні медогонку, в неї можна ставити рамки будь-якого типу.

Природно, медогонка на 1 рамку теж має право на існування, особливо на тих пасіках, чиї розміри не вражають уяву.

Принцип дії

В основу функціонування медогонки покладена дія відцентрової сили. Роздруковані за допомогою спеціального ножа стільники укладаються в касети. У них рамки утримуються, коли здійснюється обертання барабана.

В ході цього обертання, мед під дією відцентрової сили викидається на стінки медогонки і з них стікає на дно, потрапляючи через спеціальний отвір в підставлену ємність.

Технологія, як видно, дуже проста, але ефективна, тому мати подібну конструкцію в своєму розпорядженні буде аж ніяк не зайвим для будь-якого бджоляра, навіть початківця.

Як визначити розмір

Цей параметр безпосередньо залежить від розмірів пасіки і кількості вуликів. Для початку цілком буде досить виготовити медогонку на 3 або 4 рамки, їх розмір багато в чому і стане визначати розміри всього пристрою.

Найбільш оптимальним рішенням стане саморобна медогонка з діаметром не більше 0,65 метра.

Допустимі і більш громіздкі варіанти, але вони виправдані в тих ситуаціях, коли мова заходить про видобуток меду як бізнесі, для звичайного домашнього застосування описаної вище медогонки виявиться цілком достатньо.

Збираючись приступити до створення медогонки своїми силами, слід спочатку визначитися з необхідними матеріалами. До них пред'являються прості вимоги: матеріал повинен володіти стійкістю до різного роду впливів, а також бути придатним для роботи з харчовими продуктами.

Виходячи з цього, саморобна медогонка може бути виготовлена ​​з таких матеріалів:

• дерево – в колишні часи все медогонки були дерев'яними, основою для них служили звичайні бочки, припустимо більш легкий варіант з фанери, але тут вже доведеться збивати пристрій за допомогою, наприклад, цвяхів;
• нержавіюча сталь – дуже практичне і від цього популярне рішення, відрізняється така медогонка довготривалість використання, а також простотою відкачування меду, основою може стати корпус звичайної пральної машини;
• пластик – вкрай вигідний з точки зору вартості варіант, пластикові бочки коштують дешевше аналогів з інших матеріалів, але сам пластик повинен мати високу якість свого виконання;
• алюміній – очевидні переваги цього рішення пов'язані з його одночасною легкістю і міцністю, основою може стати знову пральна машина, звичайна каструля або бочка.

Як зробити медогонку своїми руками

Як приклад можна взяти варіант виготовлення медогонки своїми руками з пральної машини, бак якої прекрасно підходить для такого завдання.

Процес виготовлення медогонки в домашніх умовах починається з того, що в одному баку машинки вирізається дно, і він потім вставляється в інший такий бак.

Потім до підшипника одним кінцем приварюються три металеві прути, інший їх кінець також приварюється всередині нижнього бака.Робиться це з трьох сторін і ближче до дна.

Потім в бак вставляється сітка, пиляється труба, стискається під підшипник і надівається зверху. Трубу також необхідно прикрутити за допомогою саморізів до боків медогонки і з'єднати ременем ручку зі шківком. Внизу встановлюється кран, через який стане стікати мед.

дерев'яна

Крім осі, підшипників і шківи така медогонка, що логічно, враховуючи її назву, виготовляється з дерева. Зовні вона виглядає як дерев'яний барабан-восьмигранник, і всередині цієї конструкції відбувається обертання ротора з рамами. Медогонка розташовується на ніжках, відповідно, під неї можна поставити будь-яку ємність для прийому меду.

Брати для виготовлення медогонки можна будь-яку деревину, але з дотриманням двох обов'язкових умов: матеріал повинен бути сухим і не містити смоли. В іншому обмежень немає, крім переваг і можливостей того, хто стане займатися цим процесом.

переваги

Використання дерев'яної медогонки повністю виправдовує себе з точки зору тих переваг, якими подібні конструкції мають. Перш за все, безсумнівним її гідністю буде легка вага, таку медогонку простіше переносити з місця на місце, якщо виникає така необхідність.

Далі, її дуже легко розібрати, помити після використання і знову зібрати. Вся ця процедура проходить швидко і не викликає ніяких ускладнень. Нарешті, сам процес відкачування меду в такому пристрої відбувається теж з високою швидкістю, плюс, стільники обробляються з кожного боку.

алюмінієва

Вибір на користь алюмінієвої медогонки виправдовує себе з позицій простоти безпосередньо виготовлення пристрою. У цьому випадку немає потреби щось збивати з дерева або іншого матеріалу, досить підібрати необхідну за обсягом і розміром ємність. Це може бути бочка, допустимо використовувати різні алюмінієві каструлі чи корпус пральної машинки.

Тут виходять всі переваги дерев'яної медогонки, тільки вага виявиться ще більш легким через особливості фанери як матеріалу. Найбільшою складністю, яка може виникнути в цьому варіанті, є скріплення корпусу. Вирішується проблема легко, на допомогу прийдуть звичайні цвяхи невеликого розміру або клей.

з нержавійки

Найпопулярніше рішення, що пояснюється декількома факторами. Зокрема, можна застосувати традиційну вже пральну машину для виготовлення пристрою, можна придбати листи нержавійки в будь-якому профільному магазині.

Крім цього, медогонка з пральної машини з нержавійки дуже проста в експлуатації, відрізняється тривалим терміном служби.

Важливий і той факт, що відкачування меду з її допомогою відбувається не тільки швидко, але і якісно, ​​плюс, медогонка абсолютно не вимоглива до догляду за собою.

Збірка касет є одним з найбільш важливих і значимих моментів всього процесу створення пристрою.

Ці касети грають найважливішу роль у всій конструкції, оскільки завдяки їм утримуються на місці рамки, з яких виробляється відкачування меду.

Щоб виготовити касети для медогонки своїми руками, необхідно використовувати нержавійку, але це в ідеальному варіанті. На практиці багато застосовують інші матеріали, наприклад, фанеру або дерево, а іноді і залізо.

Основою касети є сітка, її можна придбати в готовому вигляді або зробити самостійно, за допомогою дроту або тонких металевих прутків. В кінцевому підсумку вона виглядає як своєрідний чохол, куди будуть вставлятися рамки з медом.

З'єднання її виконується за допомогою заклепок з алюмінію і спеціальних куточків. Показником того, що касети зроблені правильно, є легкість їх вставки в рамку і щільність прилягання до сітки.

Якщо ці умови будуть порушені, то при експлуатації медогонки стільники виявляться деформованими.

Закріпити касети можна двома способами.Якщо використовується медогонка з радіальної схемою, то вони ведуться від центру по радіусу, якщо ж перевага віддається хордіальному, то касети йдуть уздовж стінок барабана по хордам.

Обидва ці способу гарні, хордіальний вважається трохи більше ефективним, але радіальний варіант простіше в збірці. Сьогодні 4 з 5 медогонок мають радіальний спосіб кріплення касет.

Варіант цей універсальний, підходить для різних рамок, наприклад, для рамок з розмірами 435х300 мм, що відносяться до вуликів типу Дадан, і інших.

Зробити медогонку своїми руками допоможуть пропоновані нижче креслення. Наприклад, тут представлений креслення невеликий саморобної медогонки:

Радіальна медогонка на 12 рамок

Про застосування електромотора

Ручний варіант медогонки оптимальний для невеликої пасіки, на невелику кількість вуликів, але при більш серйозному масштабі бджільництва доцільно пристосувати електричний привід. Це дозволить заощадити свій час, до того ж нічого особливо складного в такій модернізації медогонки немає.

Великої потужності для електродвигуна не потрібно, цілком вистачить 90 Вт. Варто відзначити, що двигун бажано оснастити додатково сіткою, вона захистить конструкцію від потрапляння всередину бджіл. Для вимикача можна пристосувати реле звичайної пральної машинки.

Інтенсивність роботи двигуна слід регулювати, для цього можна в будь-якому щитку взяти реостат. Єдине, що потрібно до нього додати, це нихромовую спіраль достатньої товщини. Приводний диск легко спорудити, знявши з ротора шків.

Рух буде забезпечуватися спеціальним кронштейном, який повинен рухатися вертикальним чином.

Таке ж вертикальне розташування двигуна стане найбільш практичним рішенням, правда, припустимо і горизонтальний варіант, в деяких випадках стає єдино можливим через особливості самої конструкції.

Підставка під медогонку

Підставка, на перший погляд, не відноситься до числа обов'язкових елементів. Разом з тим, її все-таки має сенс спорудити, благо, що складного в цьому нічого немає, а завдяки їй не виникне труднощів з установкою ємності для збору меду.

Звичайно, можна, як багато хто робить, використовувати звичайні ящики, але назвати таке рішення зручним ніяк не можна. Крім того, виходить досить громіздка, і, що найважливіше, хитка конструкція, яка може впасти в самий невідповідний момент.

Оптимально спорудити підставку з металу, для цього буде потрібно звичайна арматура і зварювальний апарат. Спочатку робиться трохи більше за діаметром ніж бак медогонки – кільце, після чого, донизу привариваются ніжки і утримувач. Висота підставки залежить від обсягів бака, продуктивності пристрою і розмірів пасіки.

На які моменти слід звернути особливу увагу

Відразу варто обмовитися, що однозначної відповіді на питання про те, який варіант медогонки краще, ціною купівлі та створений своїми руками – немає. Теоретично, купити медогонку, виготовлену промисловим виробництвом, раціональніше, але не завжди це дійсно так.

По-перше, є ризик нарватися на неякісний ширпотреб, що не витримує більш-менш тривалої експлуатації, по-друге, фінансово не кожен пасічник може собі дозволити таке задоволення, особливо початківець.

Нарешті, для дрібних бджолярів і початківців пасічників промислові пристрої, ті ж апарати Грановського, як приклад, не дуже потрібні, тим більше що і вони не позбавлені деяких недоліків.

Багато хто вважає ідеальним рішенням використовувати корпус від старих медогонок або тих же пральних машин, які були зроблені ще в радянські часи. Мова тут не йде про ностальгію, просто в ті часи на металі не економили і вийшли баки досі відрізняються чудовою якістю і безпекою. Інша справа, що знайти їх зараз досить проблематично.

Вибір між ручним приводним механізмом і електромедогонкой теж не такий однозначний, як може здатися.

Так, електричний привід економить час і сили, але необхідно розбиратися в питаннях його створення і правильно використовувати.

Повноцінно випробувати двигун в різних умовах в домашній обстановці не вийде, звідси і періодичні «сюрпризи» модернізованих медогонок, що призводять не тільки до псування сот, а й до більш масштабних наслідків.

Створюючи медогонку своїми руками, слід найпильнішу увагу приділити питанням якості бака і матеріалу його виготовлення.

Поверхня пристрою повинна бути максимально гладкою, це пояснюється потребою у високій швидкості стікання меду, щоб процес його збору був якомога менш витратним за часом.

Крім того, такий апарат після завершення процедури збору меду не важко буде відмити від його залишків. На практиці це означає, що досить простого ополіскування в теплій воді, без застосування додаткових зусиль.
