Для чого потрібна і як вибрати дробарку для винограду

Які є дробарки або м'ялки для винограду

Будь садівник, який займається вирощуванням винограду для подальшого виготовлення вина, знайомий з таким інструментом, як дробарка. Варіацій механізму існує кілька, про них і піде мова в даній статті.

Дробарка є пристосування з простим механізмом. Найпримітивніша конструкція складається з наступних елементів:

бункера для завантаження ягід;
ємності, в яку збирається макуха;
дробильні валики;
рами, що утримує всі вузли;
ручки, що приводить в рух вали;
системи шестерень.

Інструмент використовується приватними виноробами і промисловцями для переробки ягід винограду з метою отримання соку.

Дробарки-відділення ягід валкові для винограду

Принцип роботи заснований на заповненні бункера ягодами і приведення в рух робочих валів, які під силою здавлювання пресують шкірку і м'якоть, відділяючи сік. Перероблений продукт йде в відсік для збору мезги. Привід, що змушує рухатися дробильні елементи, буває механічним і електричним.

Вали пристрої повинні рухатися в протилежному напрямку.

Особливістю конструкції вважається зазор, який залишають спеціально між робочими валами. Це дозволяє віджимати виноград без роздавлювання кісточок. Пошкоджені насіння негативно впливають на смакові якості соку, надаючи згодом провину гіркоти.

Існує кілька видів конструкції виноградних мялок, кожна з яких має ряд переваг. Вибір механізму винороби здійснюють з урахуванням обсягу переробки і необхідної продуктивності.

Крім того оснащення обладнання гребневідділювачем безпосередньо впливає на смакові якості напою, адже кісточки можуть як надати вишуканої терпкості, так і зробити вино нетерпимо гірким. Технологія переробки винограду червоних і парних сортів допускає наявність кісточок, тоді як при виготовленні білих вин процедура проціджування соку є необхідною.

З гребневідділювачем

Конструктивно давилки розрізняються за кількома ознаками, але основним вважається наявність або відсутність гребневідділювача. Важливість даного елемента в обладнанні обумовлена процесом віджиму, при якому в сік потрапляють дубильні речовини і гіркоту з стебла.

Таке доповнення псує смакові якості сусла. Після збору врожаю грона потрапляють в бункер без відділення ягід від кисті. Цю функцію на себе бере гребінь, який може мати різну конструкцію. Він то і запобігає утворенню в вині гіркого присмаку.

Конструктивно дробарки з гребневідділювачем і без нього істотно не відрізняються, Хіба що відсутні гребені і функція відділення ягід від кисті.

Процес переробки винограду здійснюється повільніше в зв'язку з тим, що сировина вимагає попередньої підготовки – відділення виноградинок від стеблового частини.

При всіх перевагах гребневідділювача варто врахувати, що при виготовленні вина з мускатних сортів дробарки оснащені гребенями, не застосовуються.

Такі агрегати готують якісне сусло для вина, А сам процес віджиму схожий з виробничою технологією. Принцип роботи подрібнювача заснований на віджиманні ягід валами з подальшою фільтрацією соку гребневідділювачем.

Параметри зазору між двома обертовими валами регулюється в залежності від використовуваного сорту винограду (орієнтиром вважається розмір кісточки). Поверхня основного елемента конструкції – валів буває декількох варіантів:

Більшість дробарок заводської збірки мають профільні валки.

Конструкції дробарок даного виду виконуються в горизонтальному і вертикальному варіантах. Принцип роботи механізму заснований на впливі ударної сили ротора, що обертається зі швидкістю 300-500 об / хв.Обладнання оснащене гребневідділювачем, максимально очищує сік від макухи.

Особливістю ударно-відцентрової дробарки вважається якісний віджим, в результаті якого з ягоди витягується велика кількість фарбувальних і фенольних речовин, що надає вину насиченого кольору і різних ноток смаку. Найчастіше пристрій з ротором застосовують для переробки червоних сортів винограду.

Дробарка з гребнедробітелем

Принцип роботи механічної та електричної дробарок однаковий, тільки в першому випадку функціонування системи здійснюється вручну, а в другому – за допомогою електроприводу.

Особливість обладнання полягає в наявності гребневідділювача, що представляє собою своєрідний циліндр з горизонтальним розташуванням.

Конструкція циліндра включає також вал і гвинтові лопатки, які допомагають під час роботи центрифуги відокремлювати ягоди від гребенів.

Для переробки врожаю зі своєї присадибної ділянки немає необхідності купувати обладнання заводської збірки. Спорудити його зовсім нескладно своїми руками.

Але для початку потрібно визначитися з видом конструкції і необхідними матеріалами.

Для простої дробарки потрібно невелику кількість деталей, більшість яких можна замінити підручними засобами.

Етапи складання простої конструкції для вичавлювання виноградного соку

Намалювати креслення агрегату або застосувати власноручно написані в якості основи.
Зібрати бункер для завантаження сировини. За формою елемент конструкції схожий з усіченої перевернутої пірамідою.

Матеріалом для його виготовлення краще вибрати дерево твердих порід (наприклад, дуб). Також допускається використання пластику і нержавіючої сталі.
По нижній частині бункера встановлюється вал з лопатями (4-6 шт.).

Для його виготовлення потрібно взяти трубу (діаметр 30-40 мм) і пластини (довжина 15-20 см, ширина 8-10 см) з нержавійки. Приварити лопаті до труби в шаховому порядку (чергуючи через раз боку з'єднання деталей).

Встановити вал в отвори на бункері, Розташовані в нижній його частині.

Зафіксувати по нижній частині бункера сітку. Її діаметр повинен відповідати параметрам переробляються ягід.
Можна розкроїти відразу кілька деталей з металевих сіток з різними осередками і міняти їх з урахуванням використовуваного сорту винограду.
Вал приводиться в рух за допомогою ручки.
Для цього потрібно зігнути прут (не менше 10-12 мм), надавши йому форму зигзага. Одна сторона ручки фіксується на вал.
Основою конструкції вважається рама.
Її потрібно збити з дерев'яних заготовок за параметрами, трохи перевищує розміри нижньої частини бункера. Висота повинна бути не менше 15 см.
До рами фіксується 2 вала з зазором 2-3 мм. Із зовнішнього боку каркаса встановити на вали шестерінки.

На одну з осей валика встановити рукоятку.

Дробарка для винограду електрична

Дана конструкція має 2 ручки, які приводять в дію гребневідділювач і валики, шкребки сік. Удосконалити обладнання нескладно, об'єднавши обидва механізму в єдине ручне управління або електричне (установка електроприводу).

Купувати готову виноградну дробарку або зібрати нехитре пристосування своїми руками – вирішувати кожному самостійно.

Але в будь-якому випадку цікаво вдосконалити наявну модель під певні умови для полегшення процесу тиснути сік.

З інноваційної ідеєю згодом можна буде поділитися з однодумцями в мережі.

Дробарки для винограду: різновиди і технічні характеристики
Для виготовлення різних продуктів виноробної промисловості використовується щорічно близько 80% вирощується винограду.
Він відноситься до найбільш цінного виду рослинної сировини.
Переробка його досить проста, а одержувана продукція відрізняється високими смаковими і поживними якостями.
Технологічні етапи переробки винограду
Після того як урожай зібраний, його доставляють на виноробні підприємства для переробки. Цей процес складається з декількох стадій:
приймання, де відбувається відбір середньої проби з кожної партії отриманої сировини;
первинна обробка, під час якої виноград піддають мийці;
гребнеотделеніе, призначене для поділу ягід і гребенів;
дроблення, що забезпечує процеси, завдяки яким сік з винограду виділяється прискореними темпами.
Цей процес відбувається в дробильно-пресових цехах. Головний вид обладнання, який в них застосовується – дробарки для винограду, призначені для переробки його на мезгу і сусло. Яка б не була ступінь дроблення ягід, воно повинно зводити до мінімуму порушення цілісності кісточок.
Оскільки легені натуральні вина, шампанське і коньячні виноматеріали мають невелику екстрактівность, ступінь подрібнення ягід для їх виробництва повинна бути найнижчою. Тому дробарки для винограду в цьому випадку працюють в легкому режимі.
Що ж стосується повних екстрактивних вин, до яких відносяться густі, досить міцні червоні вина, то ягоди для них дробляться більш інтенсивно.
Як правило, процес дроблення винограду поєднують з відділенням гребенів.
Це обумовлено тим, що при переробці вони можуть наситити сусло речовинами, які в подальшому нададуть вину досить неприємний трав'яний присмак.
Виняток становить виробництво кахетинських вин, коли гребені не відокремлюють зовсім.
Сучасні підприємства використовують дробарки для винограду двох типів: відцентрові і валкові.
Їх відмінність полягає в інтенсивності дроблення ягід і різному характері впливу на виноградне гроно.
Кожна з них має свою особливу конструкцію і відрізняється по експлуатаційно-технічними характеристиками. Але обидва ці типи об'єднує те, що це дробарка для винограду з гребневідділювачем.
відцентрова дробарка
Цей тип дробарок відрізняється тим, що дроблення ягід відбувається за рахунок відцентрової сили, яка забезпечує удар грон про внутрішні стінки корпусу.
При цьому ягоди піддаються досить жорсткого механічного впливу і в значній мірі насичуються киснем повітря.
В процесі роботи агрегат розчавлює ягоди, одночасно відокремлюючи їх від гребенів.
Така дробарка механічна для винограду складається з корпусу, оснащеного кришкою з приводом, лопатевого вала, бункера і лотка, за яким відводять гребені.
Діє вона за наступним принципом:
виноград, вступаючи в бункер, піддається ударам бичів вала;
ягоди при цьому відокремлюються від гребенів і надходять разом з ними на поверхню циліндра, забезпечену перфорацією;
після цього за допомогою гребних лопатей вони протираються і через отвори провалюються в мезгосборнік;
гребені при цьому відокремлюються в лоток, розташований у верхній частині дробарки, і з нього потрапляють на стрічку транспортера.
валковая дробарка
Такого роду дробарки для винограду призначені для відділення гребенів від грон з подальшим дробленням ягід. Конструкція валковой дробарки складається з бильного вала, перфорованого циліндра і 4-х валків з харчової гуми, які працюють попарно.
Принцип дії полягає в наступному:
виноград надходить в агрегат, де гребені під ударами валових бив відокремлюються від ягід і видаляються з перфорованого циліндра;
після цього ягоди через перфорацію провалюються на валки, за допомогою яких відбувається дроблення.
Агрегат має додаткові пристрої, які регулюють відстань між валками в межах 3-8 мм. Це дає можливість при необхідності використовувати щадний режим дроблення ягід в залежності від їх сорти і фізичних показників.
пресування мезги
Щоб з отриманої в процесі дроблення мезги виділити так зване сусло (сік з винограду) використовують спеціальні преси.Вони бувають двох видів – періодичної і безперервної дії.
Пристрої періодичної дії, в свою чергу, ділять на кошикарські, де мезга завантажується в кошики, після чого пресується, і на пневматичні.
Такий прес для винограду має циліндр для завантаження мезги і трубу, по якій нагнітають повітря. При розширенні труби мезга піддається пресуванню.
Агрегати безперервної дії пресують мезгу в процесі її переміщення. Вони мають велику продуктивність за рахунок автоматизації процесу. Такий прес для винограду працює за допомогою шнека, який як переміщує, так і пресує мезгу.
Ручна дробарка для винограду
Для тих, хто займається приготуванням вина в домашніх умовах, незамінним помічником буде ручна дробарка.
Вона являє собою бункер з мішалкою, яка проштовхує ягоди між валками.
За рахунок регулювання відстані між останніми, можна отримати дроблення різного ступеня, не пошкодивши при цьому кісточок.
Завдяки продуктивності до 500 кг / год можна переробити чималий обсяг винограду, щоб відразу приступити до віджиму мезги.
Принцип роботи дробарки для винограду
Дробарка для винограду.
Дробарка для винограду – пристрій для отримання мезги. Спеціальна конструкція дозволяє переробляти великі обсяги ягід.
При дробленні не ушкоджуються кісточки, які надають соку гіркуватий присмак. Всі види дробарок поділяються на 2 основні групи: механічні і електричні.
Вибір конкретного виду залежить від обсягу і виду переробляються ягід.
Для завантаженості до 700 кілограмів в сезон досить ручної моделі. Це проста форма, що складається з рами, праників і ємності для макухи.
Зробити правильний вибір допоможе знання технічних особливостей дробарок, їх основних різновидів.
Переваги апарату, як зробити дерев'яну модель самостійно.
Забезпечує відразу 3 технологічні операції:
відділення соку від макухи;
ретельна отчистка від гілочок і кісточок;
за потреби, відділення інших частин рослини
Такий агрегат стане в нагоді на присадибній ділянці, для виготовлення домашнього вина або інших продуктів. Незалежно від різновиду, агрегат складається з таких складових:
приймальний бункер (В нього завантажують продукт);
рухливі валки різної форми або ротор (Здійснюють процес вичавлювання соку і виробництва гущі);
ємність для збору мезги.
Ягоди перемелюють вулицями, сік і макуха потрапляють в ємність для готового сировини.
Найбільших зусиль вимагає механічний тип.
Переробку продукту раціонально проводити удвох: один завантажує ягоди в бункер, інший крутить ручку дробильного механізму.
Варіант з двигуном дозволяє просто засипати продукт в ємність, після чого забрати мезгу. Ретельне очищення підвищує якість основи.
В окрему категорію виділяють гребнеотделітельная давилки: Валькова або ударно-відцентрові. Вони виробляють додаткове очищення від виноградних гребенів.
Ці частини грона також потрібні, оскільки надають готовому провину відтінок яскравості і терпкість. Для виробництва червоних сортів вин допускається використання мезги з гребенями.
При створенні білих вин такі домішки не допускаються, знадобиться тип з віддільником для посиленого очищення.
різновиди
Для великої кількості сировини найбільшою популярністю користуються моделі з таких матеріалів:
нержавіюча сталь;
пластик;
дерево, вкрите лаком.
Всі складові частини пристрою, що контактують з продуктом не повинні окислюватися.
Найбільшою популярністю користуються механічні (ручні) і електричні апарати з нержавійки. Їх комплектуючі зручно розбирати, мити.
Відрізняються довговічністю, не допускають появи сторонніх запахів.
Для обробки більше, ніж 500 – 700 кілограмів ягід рекомендується застосовувати тільки давилку з двигуном.
Для виробництва білих вин сировину обов'язково очистити від виноградних гребенів. Вони дозрівають раніше, ніж самі ягоди. Через це містять більшу кількість дубильних речовин, які надають зайву гірчинку. Такі моделі існують 2 типів:
валкові (Якісний віджим за рахунок великої кількості горизонтально розташованих елементів);
ударно-відцентрові (Процес відділення гребенів проводиться за рахунок ударів ротора).
Гребневідділювач – це горизонтальний циліндр, що складається з вала і вінтовідних лопаток. Сировина попередньо потрапляє на цей вал, потім потрапляють на давильні елементи.
Апарати без отделителя гребенів застосовуються при переробці червоних сортів винограду. Ця складова надає особливий аромат готовому продукту. .
Пристрої з додатковим віддільником гребенів бувають двох видів:
валкові;
ударно-відцентрові.
пристрої без вбудованого отделителя застосовуються для переробки червоних сортів винограду. Для мускатних видів застосовуються тільки варіанти без такої функції, оскільки це знижує якість сировини.
Варіанти з вбудованими віддільниками гребенів не застосовують для переробки мускатних типів.
валкові
Максимально поширені, застосовуються для отримання якісної сировини для винного сусла. Основу агрегату становить система горизонтальних циліндрів або лопаток з регульованим зазором. Принцип дії агрегату:
складається з валків, Вбудованого гребневідділювача;
мають тільки вертикальний тип завантаження;
горизонтально розташовані валики обертаються в різних напрямках;
між циліндричними измельчителями знаходиться регульований зазор;
приводиться в дію поворотами ручки (механічний варіант) або за допомогою двигуна.
Праники в різних моделях мають різну форму: Рифлена, лопатева, гладка. Лопатеві види можуть мати 4, 6 або 8 лопатей. Гребені відокремлюються спеціальним пристроєм, далі виштовхуються назовні.
Найчастіше застосовуються циліндри з гладкою або рифленою поверхнею.
Ударно-відцентрові
Ударно-відцентрова модель в якості основи використовує спеціальний ротор. Подрібнення і віджимання проводиться за допомогою ударів роторного механізму. Така технологія допомагає отримати максимальну кількість барвників. Особливості конструкції:
вертикальний або горизонтальний тип завантаження;
тільки електричний тип;
максимальний вихід фенольних і фарбувальних компонентів;
обертання ротора на швидкості 500 обертів на хвилину.

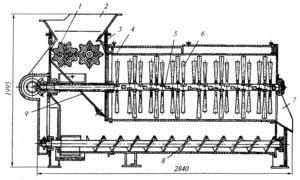

Схема ударної дробарки в розрізі.
Одночасно відбувається відділення гребенів, викидання їх назовні. В результаті відбувається максимальний вихід сусла.
механічні
Ручний тип дробарок відноситься до Валькова типу дії. Для отримання домашнього вина частіше застосовуються дерев'яні давилки. У великих фермерських господарствах для виробництва сусла застосовують апарати з нержавійки. Найпростіший агрегат складається з таких складових:
квадратний бункер;
два гладких валька;
нижня рама з дерева;
система шестерень;
бічна ручка.
Розміри і вага різних моделей залежать від використовуваних матеріалів і комплектуючих. Наприклад, давилки з віддільником гребенів важать більше.
Використовується вертикальний метод завантаження. Такий апарат має вагу до 18 кілограмів, розміщується на столі.
електричні
Дозволяють повністю автоматизувати виготовлення сусла. Включають додатковий елімінатор гребенів.
Основу складають обертові металеві лопатки вінтовідной форми або ротор. Вони забезпечують відділення винограду від гребенів.
Вони виштовхуються назовні поступальним рухом, в бункері залишаються тільки сік і віджимання.
Більшість таких дробарок оснащені віддільниками гребенів. При виборі враховують сорт сировини, а також готової продукції.
Продуктивність різних моделей:
1200 – 1500 кілограмів на годину;
до 2000 кілограмів на годину;
2000 – 2300 кілограмів на годину.
плюси застосування
Переваги виготовлення мезги автоматичної дробаркою:
швидка переробка великих обсягів винограду;
раціональне застосування ресурсів;
можливість отримати якісну мезгу;
автоматичне очищення макухи, соку від гілочок, надмірної кількості гребенів;
простота і зручність агрегату, який можливо при необхідності вдосконалювати;
Найпростішу модель з дерева можливо зібрати своїми руками. Вона стане підручним засобом для власників невеликих виноградників.
Популярністю користуються пристрої з дерева і нержавіючої сталі. Вони не схильні до окислення і корозії. Це забезпечує довговічність використання, оскільки сік має високою кислотністю.
Єдиний недолік – це неможливість використання деяких типів агрегатів для переробки мускатних сортів.

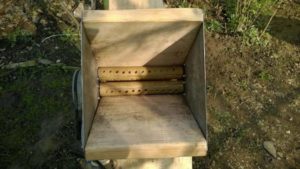

Інструкція, як зробити самому
Для подрібнення невеликого врожаю (До 500 кілограмів) досить своїми руками спорудити дерев'яну дробарку. Її виготовлення складається з таких етапів:
Збити нижню раму з дощок. Її параметри залежать від кількості праників і розмірів нижнього бункера.
приготувати вальки. Їх можна придбати в магазині готових деталей.
З дощок збити бункер для ягід. Він зверху повинен розширюватися для зручності завантаження сировини.
для обертання праників потрібні 2 металеві шестерні.
Встановити за допомогою металевих шпильок вальки. Закріпити з зовнішньої сторони шестернями.
Підібрати ємність – контейнер для готових макухи, соку. Розмір верхньої частини залежить параметрів рами.
Після цього приступають до фінальної збірці. На контейнер з сумішшю закріплюють опорну раму з вальками, і верхній бункер.
На одній з осей праників закріплюється ручка. З її допомогою давилка приводиться в рух. Всі деталі покривають безбарвним лаком по дереву.
Він повинен бути нетоксичним і безпечним.
В майбутньому готову давилку можливо модернізувати, додавши електропривод. Додатково знадобляться ремінь і вал передачі, відповідний двигун. З ручної така форма перетворюється в електричну, що збільшує ефективність.
В даному відео розповідається про Давилка для винограду, і як тиснути виноград.
давилка винограду – це агрегат, призначений для виробництва соку і макухи. Це складові для створення домашнього вина та інших продуктів. Перед придбанням дробарки важливо враховувати такі нюанси:
Всі варіанти поділяються на 2 основні групи: Механічні і електричні. Вони мають практично однаковим принципом дії.
Основу становить ємність для макухи, Рама з измельчающими елементами, верхня частина у вигляді розтруба. Між валиками робиться зазор, часто регульований. З його допомогою кісточки НЕ роздавлюються, що збільшує якість макухи.
Вибір моделі залежить від виду та обсягу сировини. Для переробки малої кількості ягід (до 500 кілограмів) досить найпростішої форми. Для виробництва в промислових масштабах знадобиться електричний варіант.
Існують варіанти з функцією відділення гребенів, А також без неї.
Дозволяє отримати чисту мезгу без домішок, Заощадити сировину, час і сили.
Найпростіша різновид при необхідності вдосконалюється.
Найпростішу різновид можливо зробити своїми руками. дерев'яна форма – це найпростіший варіант ручної. При бажанні її можна вдосконалити, додавши додаткові елементи.
Дробарка для винограду своїми руками: креслення і схеми
Давайте для початку розберемося, що собою являє дробарка механічна для винограду, і що таке гребневідділювач для винограду.
Отже, дробарка з гребневідділювачем для винограду – це спеціальне пристосування, що використовується для відділення винограду від гребенів.
Пристрій відрізняється нескладним механізмом роботи: така дробарка складається з завантажувальної ємності, відсіку для накопичення макухи і подрібнювача у вигляді двох дробильних валків, які розташовані один навпроти одного.
Навіщо необхідно відділяти ягоди від гребенів, запитаєте ви? На момент збору врожаю гребені ще зелені, якщо їх не видалити, то в виноградний сік потрапить кислота і дубильні речовини, що негативно позначається на смакових якостях вина.
Механічна або ручна дробарка широко використовується як в домашньому виноробстві, так і при виготовленні вина в виробничих масштабах.
Однак для переробки великих партій винограду краще використовувати дробарку електричного типу, потужність якої дозволяє переробляти велику кількість зібраного врожаю за нетривалий період часу.
Як працює цей диво-прилад? У завантажувальний ємність засипається виноград, який буквально раздавливается дробильними валиками.
Звертаємо вашу увагу на маленьку, але дуже важливу деталь: між валиками повинен бути невеликий зазор, щоб виноградні кісточки залишалися цілими.
Якщо валики розташовані настільки близько, що кісточки будуть перетиратися, можна вважати, що вино зіпсовано. Дубильні речовини, які присутні в виноградних кісточках, додають напою гіркоту, в'язкість і міцність.
різновиди дробарок
У сучасних магазинах представлений широкий асортимент дробарок для переробки зібраного врожаю з виноградників. Існуючі на сьогоднішній день дробильні апарати можуть бути класифіковані за кількома параметрами:
тип управління (механічні / ручні і електричні);
матеріал виготовлення (дерев'яні, пластикові і металеві);
тип завантаження (горизонтальні і вертикальні);
з гребнеотделеніем або без нього.
Дробарки-відділення ягід для переробки винограду бувають двох видів: валкові і ударно-відцентрові.
Однак якщо з яких-небудь причин вам не підходить або не подобається наявний асортимент, ви можете спробувати власноруч зробити такий прилад.
Дробарка для винограду своїми руками – нескладна конструкція з технологічної точки зору. Виготовлення такого апарату не займає багато часу і не вимагає серйозних капіталовкладень.
При цьому результативність саморобного дробильного агрегату нічим не гірше фабричного обладнання.
Необхідні матеріали та інструменти
Успіх будь-якої справи залежить від ступеня підготовки «майстра». Перш ніж приступати до виготовлення саморобного дробильного агрегату, потрібно знайти в інтернеті або намалювати самостійно креслення подібного апарату.
Наступний етап – підготовка необхідних інструментів і матеріалів. Найкраще взяти повний комплект інструментів, щоб потім не витрачати час на пошуки молотка або викрутки.
Отже, які матеріали нам знадобляться для виготовлення дробарки? Орієнтуючись на замітки тих виноробів, які вже робили своїми руками подібні пристрої, нам потрібно приготувати:
дубові дошки для завантажувального бункера (також можна використовувати пластик або нержавіючу сталь);
валики – 2 шт .;
шестерінки однакового розміру – 2 шт .;
бруси з перетином 50х50 мм для дерев'яної рамки;
рукоятка;
резервуар для мезги.
Покрокова інструкція
Всі необхідні матеріали закуплені і приготовлені, набір інструментів під рукою – можна приступати до роботи. Не забудьте взяти зроблений раннє креслення, за яким буде простіше орієнтуватися. Отже, приступаємо:
З дубових дощок робимо завантажувальний бункер, який за формою нагадує перевернуту усічену піраміду.
Беремо валик і малюємо на ньому 6 поздовжніх ліній. По довжині кожної лінії свердлимо отвори діаметром 10 мм і глибиною 50 мм. Відстані між отворами повинні складати близько 50 мм. Повторюємо аналогічну процедуру з другим валиком.
З брусів виготовляємо дерев'яну рамку, по центру якої закріплюємо валики. Не забудьте залишити між валиками зазор в 2-3 мм.
Із зовнішнього боку рамки встановлюємо на валики шестерінки.
Збираємо всю конструкцію. На резервуарі для збору мезги фіксуємо рамку з валиками, на яку зверху встановлюємо трубу.
На одну з осей валів прикріплюємо рукоятку, яка буде приводити наш апарат в дію.
Найпримітивніша дробарка для переробки врожаю винограду готова до експлуатації.
«Саморобна дробарка для винограду»
З цього відео ви дізнаєтеся про те, як виготовити дробарку для винограду.
Дробарка для винограду своїми руками
У домашньому виноробстві чимало нюансів, без дотримання яких складно отримати напій хорошої якості. Крім того, процес приготування вина досить трудомісткий.
Досвідчені винороби, які піддають переробці велика кількість врожаю за сезон, виготовляють різні пристосування для полегшення своєї праці.
З цієї статті дізнаємося, як робиться дробарка для винограду своїми руками.
Дробарка для винограду – пристосування з нескладним механізмом, призначене для переробки ягід.
Конструкція складається з завантажувального бункера, ємності для збору макухи і двох паралельно розташованих дробильних валків.
Застосовуються дробарки для винограду як при виробництві вина в виробничих масштабах, так і в домашньому виноробстві.
У завантажувальний бункер засипається призначений для переробки виноград і передавлюється за допомогою дробильних валків, що приводяться в руху. Привід може бути механічним або електричним. Перероблене сировину скидається з ємність для збору мезги.
Важливою особливістю дробарки для винограду є наявність зазору між дробильними валиками.
Це дозволяє залишати неушкодженими виноградні кісточки, які в роздробленому стані позначаються на смакових якостях готового продукту.
Дубильні речовини, що містяться в кісточках, надають вину гіркота.
Різновиди дробарок з винограду
Дробарки бувають з гребневідділювачем і без нього. Дробарка для винограду з гребневідділювачем дозволяє здійснювати переробку сировини в рази швидше, тому що ягоди не потрібно обривати з гілок.
валові дробарки – це найбільш часто використовуваний варіант дробарок як у виробництві, так і вдома. Принцип роботи заснований на протилежному русі двох і більше циліндричних валів.
Ударно-відцентрові дробарки можуть бути горизонтальними і вертикальними. Принцип роботи заснований на обертанні ротора зі швидкістю до 500 оборотів в хвилину. Від його ударів і відбувається дроблення винограду.
Механічні та електричні дробарки можуть мати абсолютно однаковий принцип дії. Відмінність полягає лише в наявності або відсутності електроприводу.
Як самостійно зробити дробарку
Заводську дробарку для винограду купувати не має сенсу, якщо переробити потрібно власний урожай.
Досить технологічну конструкцію можна зробити самостійно.
Виготовлення агрегату не потребує багато часу і серйозних економічних витрат, а результативність переробки винограду не всім буде поступатися заводському обладнання.
Починати потрібно з виготовлення бункера. Для нього можна використовувати будь-який матеріал, але краще брати дубові дошки. Якщо дерево під рукою не виявилося, використовуємо нержавійку або пластик. Форма бункера – перевернута усічена піраміда.
Валики можна взяти від старої пральної машини активаторного типу, які використовувалися для віджиму білизни. На валах креслимо 6 поздовжніх ліній по всьому колу. По довжині кожної лінії свердлимо отвори на відстані 0,5 см. Діаметр отворів – приблизно 10 мм, глибина 0,5 см.
Для того щоб вали оберталися зустрічно, затягуючи ягоди всередину, знадобляться 2 шестерінки.Їх можна зняти з будь-якого механізму або замовити в токарної майстерні. Головне, щоб вони були однакові.
Тепер потрібно виготовити дерев'яну рамку, на якій будуть закріплені валики. Для рамки знадобиться брус з перетином 50х50 мм. Довжина рами повинна дорівнювати довжині валиків. Валики закріплюються на відстані 2-3 мм на осі по центру рамки. Система шестерень встановлюється із зовнішнього боку.
Тепер потрібно зібрати конструкцію. Рамка з валиками кріпиться на ємність для збору мезги, а на неї встановлюється бункер для прийому винограду.
Рукоятка для приведення в рух конструкції кріпиться на одній з осей валів.
Простий пристрій для переробки винограду своїми руками готово до експлуатації.
На базі такого пристосування можна виготовити більш досконалий агрегат з електроприводом. Нам буде потрібно двигун, можна взяти його від тієї ж непотрібної пральної машинки, вал і ремінь передачі. Замість рукоятки монтується електричне управління з ремінною передачею.
Для прискорення процесу переробки винограду можна встановити на пристосування гребневідділювач. Для гребневідділювача знадобиться сітка з нержавіючої сталі з осередками в 10-12 мм і додатковий вал з лопатями.
Лопаті виготовляються з нержавіючої сталі у вигляді невеликих лопаток і приварюються по спіралі вала. Ягоди, потрапляючи в дробарку з допомогу цього валу, відокремлюються від гребенів і потрапляють в вальцьову систему для подальшого тиску.
Решта на сітці гребені скидаються в додатковий відсік.
Дробарки для винограду
Домашнє виноробство – цікавий і захоплюючий процес, який складається з безлічі етапів.
Важливою його частиною є підготовка сусла для зброджування. Вона включає в себе збір, дроблення і пресування сировини.
У цій статті ми поговоримо про другий стадії підготовки – подрібненні винограду.
У минулому подрібнення сировини для вина здійснювалося роздавлюванням ягід ногами у величезних кам'яних чанах.
До сих пір на маленьких традиційних виноробнях можна побачити подібне видовище і навіть взяти участь у процесі, однак все більшої популярності набирають спеціальні пристрої для підготовки – дробарки для винограду. Вони зручні у використанні як на великих підприємствах з виготовлення вина, так і в домашніх умовах
Чому ж так важливо правильне дроблення ягід за допомогою спеціальних приладів? Справа в тому, що при подрібненні сировини на непрофесійних апаратах (наприклад, м'ясорубки), швидше за все, порушиться цілісність виноградних кісточок, які містять занадто багато танінів і дубильних речовин. При надлишку це додає напою гіркоту і неприємний жорсткий присмак. Крім того, дробарки дуже прості у використанні. Для подрібнення ягід не потрібно докладати зусиль, тільки крутити ручку або просто натискати на кнопку (при роботі з електричними апаратами), а з цим легко впорається і тендітна жінка, і навіть дитина. У професійному апараті мезга потрапить безпосередньо в підставлений контейнер, тому, у міру його наповнення, можна відразу відправляти перероблений виноград в прес для отримання соку. Це означає, що Вам не потрібно буде переносити важку ємність, як це довелося б робити, якби Ви м'яли ягоди іншим чином.
Дробарки для винограду представляють собою конструкцію, що складається з вальців (власне, дроблять частина) і бункера.
У комплектації деяких також є двигун, гребневідділювач, мезгонасос і інші додаткові деталі. Апарат може бути виготовлений з різних матеріалів.
Існують металеві, дерев'яні дробарки для винограду, однак найкращим є бункер з якісної нержавіючої сталі, так як вона абсолютно безпечна, не схильна до корозії (на відміну від багатьох металів) і має довгий термін служби (особливо в порівнянні з деревом, яке при частому контакті з сировиною з часом розбухає і вбирає запахи).
При наявності вільного часу, необхідних деталей і певних навичок цілком реально зробити дробарку для винограду своїми руками. Для цього Вам знадобиться рама і два вальці з дерева або нержавіючої сталі. Вальці закріплюються в рамі під втулках або на підшипниках.
До одного з них кріпиться ручка для обертання.Між робочими елементами необхідно залишити відстань в 2-3,5 мм для вільного проходження кісточок. Над отриманої конструкцією без зазорів встановлюється бункер (замість нього можна використовувати ківш без дна) для завантаження сировини.
Однак саморобний апарат не гарантує м'якого подрібнення, що дуже важливо для отримання високоякісно вина, тому надійніше буде купити дробарку для винограду в спеціалізованому магазині.
Краще вибирати виріб італійських виробників, так як саме вони знають толк в обладнанні та аксесуарах для виноробства.
Для виробництва вина в невеликих обсягах цілком підійде звичайна ручна дробарка для винограду. Але при її використанні необхідно ретельно відокремлювати ягоди від гілок, які, як і кісточки, можуть зробити смак напою більш терпким, ніж потрібно.
Для спрощення роботи з сировиною відмінним варіантом буде апарат з гребневідділювачем. З його допомогою Ви заощадите час і гарантовано отримаєте якісну мезгу.
Зараз дробарки для винограду з гребневідділювачем використовують практично на всіх великих виробництвах, за винятком деяких країн і виноробних регіонів.
Так, в Грузії традиційним є приготування вин на суслі, що містить гілки, для досягнення характерної терпкості в смаку і ароматі. У Бордо при створенні напою з винограду сортів Вердо, Мерло і Мальбек відділяється тільки частина гребенів, що надає алкоголю унікальний яскравий букет.
Відділення ягід не використовують і при переробці мускатов: ягоди збираються пізно, встигаючи прийти в зародзиненого стан, тому вони важко знімаються з грона. Такий виноград перетирають на спеціальних терках. Це дорогий процес, застосовуваний тільки для виробництва мускатних і токайських вин.
На додаток до відділення ягід в комплектацію дробарки може входити мезгонасос. Він призначений для транспортування мезги в прес.
Дана деталь необхідна для великого виробництва, так як сировини виходить багато і завантажувати його руками дуже важко.
У домашніх умовах мезгонасос потрібен тільки при роботі з великими обсягами винограду.
Дробарка для винограду – незамінний помічник в домашньому виноробстві. Вона дасть Вам можливість приготувати найбільш якісну сировину для подальшого створення чудових вин, які не поступаються магазинним за смаком і ароматом.
Дробарка для винограду: правила вибору і самостійне виготовлення
Після того як зібраний урожай винограду, багато садівники, особливо культивують технічні сорти, приступають до виготовлення домашнього вина. На першому етапі, безумовно, буде потрібно подрібнити ягоди, роздавав їх до стану мезги.
Якщо раніше було прийнято подрібнювати ягоди прямо руками або ногами, то в даний час на зміну цьому не надто гігієнічному способу прийшли сучасні агрегати – дробарки. Вони дозволили автоматизувати працю і заощадити сили і час при виготовленні великої кількості улюбленого багатьма алкогольного напою.
Призначення і принцип роботи дробарки
Практично всі дробарки для подрібнення ягід мають дуже простий, але в той же час ефективною конструкцією. Агрегати складаються з приймального бункера для завантаження, пари паралельно розташованих дробильних валків і ємності для збору мезги.
Необхідний для переробки обсяг винограду завантажується в спеціальну приймальну ємність. Потім механічним способом або за допомогою електрики наводяться в робочий стан дробильні валики, які тиснуть виноград і переправляють його в збірник для мезги.
Головними особливостями такого агрегату є наявність зазору між зубами дробильних валків, а також обертання їх в різні боки.
Зазор дозволяє залишати виноградні кісточки цілими, що дуже важливо для отримання якісного вина.
Пошкоджені кісточки надають готовому напою зайву гіркоту, що обумовлено дуже великою кількістю дубильних речовин в них.
різновиди дробарок
На сьогоднішній день є можливість придбати дерев'яні, пластикові або виготовлені з нержавіючої сталі дробарки для винограду.
Основною умовою якісного агрегату є виготовлення задіяних в процесі подрібнення ягід деталей з матеріалів, не схильних до окислення.
Найпростішим варіантом є дерев'яна дробарка. Більш зручним і сучасним варіантом є ручна або електрична дробарка, забезпечена гребневідділювачем. Високою якістю характеризуються дробарки з нержавійки, які дуже легко очищаються і миються.
Дробарка для винограду (відео)
Дробарки з гребневідділювачем і без
Виноградні гребені здатні надати вину характерну для якісних напоїв терпкість і насиченість.
Однак їх надмірна кількість дуже часто стає причиною гіркого або неприємного смаку напою, а також негативно відбивається на його кольорі і показниках прозорості.
І якщо при виготовленні червоних вин виноградні гребені допускається не видаляти, то для білих вин така процедура є обов'язковою.
Дробарки-відділення ягід, які використовуються для переробки винограду, представлені двома основними видами.
Такий агрегат найкраще відповідає вимогам технології приготування сировини для вин і дозволяє отримати високоякісне сусло. У нашій країні налагоджений випуск таких дробарок.
Принцип дії заснований на роботі валків і гребневідділювача. Пара або більшу кількість горизонтально розташованих валків мають циліндричну форму і обертаються в протилежних напрямках.
Розмір зазору між валками регулюється спеціальним пристроєм. Валки мають рифленої, гладкою або лопатевої поверхнею і можуть бути чотири-, шести- і восьмілопастнимі.
Переважно використовуються профільні валки.
Дробарки-відділення ягід ударно-відцентрові
Відцентрові дробарки, або ЦДГ, можуть бути як вертикальними, так і горизонтальними. Процес дроблення ягід винограду відбувається в результаті ударів ротора, що обертається зі швидкістю до 500 оборотів в хвилину.
Використання такого варіанту дробарок-відділення ягід характеризується максимально повноцінним виходом сусла з підвищеною кількістю фарбувальних і фенольних речовин.
Як правило, ЦДГ використовується при виготовленні вина з червоного винограду.
Механічна і електрична дробарки
Принцип дії стандартної електричної дробарки має незначні відмінності від дії механічного апарату.
Особливістю є наявність спеціального гребневідділювача, який являє собою горизонтальний циліндр з валом і вінтовіднимі лопатками. Такі елементи дозволяють якісно і швидко відокремити ягоди винограду від гребенів.
В результаті поступального руху гвинтових лопаток відбувається виштовхування гребенів назовні. У ємність для дроблення надходять тільки сік і чистий виноград.
Переваги використання дробарок
Дробарка для винограду є корисним і практичним агрегатом для займаються виноробством. Використання такого пристрою при виготовленні вина має ряд переваг:
зменшення в кілька разів технологічної убутку мезги;
відсутність насичення мезги небажаними для кінцевого продукту компонентами;
економія часу і сил;
отримання більш високоякісної мезги;
конструкція агрегату проста, надійна і дуже довговічна;
ручна, або механічна, дробарка може бути використана при відсутності електрики;
високоякісна дробарка з нержавійки надійно захищена від корозії і не надає виноградному соку сторонніх запахів.
Слід пам'ятати, що дробарки, оснащені гребневідділювачами, не застосовуються при переробці ягід винограду мускатних сортів.
Ми вам також рекомендуємо прочитати статтю про пресах для винограду.
Виготовлення дробарки своїми руками
Просту, але досить технологічну дробарку для винограду досить легко виготовити своїми руками.
При невеликих обсягах приготування домашнього вина немає сенсу купувати заводську конструкцію, яка, до слова, коштує досить дорого.
Самостійне виготовлення такого агрегату займе трохи часу, а по ефективності він майже не поступатиметься реалізованим в магазинах апаратів.
Інструкція по виготовленню дробарки:
Виготовлення корпусу з будь-якого матеріалу, найкращий варіант – дубові високоякісні дошки.
Виготовлення барабана, або бітерного вала, з труби і оснащення його лопатками з нержавіючої сталі товщиною 1,5 мм
Виготовлення підшипників у вигляді пластикових втулок з поздовжніми прорізами, що дозволить змінювати розміри зазору між барабаном і декою.
Установка барабана за допомогою металевого прута з діаметром 1,4 см на підшипниках у вигляді пластикових втулок для ковзання.
Установка під бітерним валом подбарабанья, або деки, розміри якої залежать від розміру ягід. Найчастіше використовуються ґрати на деці з осередком 7,5 х 14 мм для дрібної ягоди і 12,5 х 25 мм для великої ягоди винограду.
Установка рукояті, за допомогою якої буде приводитися в рух бітерний вал на підшипниках.
Виготовлена ручна дробарка встановлюється на ємність для збору мезги. Як мезгопріемніка можна використовувати практично будь-яку ємність, але перевагу слід віддавати бочок або баків з харчового пластику або нержавіючої сталі.
Дробарка винограду своїми руками (відео)
Як покупної, так і самостійно виготовлений агрегат для подрібнення ягід винограду стане незамінним помічником для виноробів. Він не тільки прискорює і полегшує процес підготовки мезги, а й сприяє отриманню більш прозорого, смачного і ароматного домашнього вина.
Увага, тільки СЬОГОДНІ!
Ви знайшли помилку в тексті? Будь ласка, виділіть її та натисніть Ctrl + Enter. Дякуємо!
(4 4,38 з 5)
Завантаження …
