Крупорушка (рушка) для кукурудзи своїми руками

Крупорушка своїми руками: креслення, фото

Якщо ви є власником тваринницької ферми, то добре знаєте, наскільки корисна дробарка для зерна.

За допомогою цього обладнання можна досить швидко поповнити запаси харчування для птиці та кролів, приготувати комбінований склад, призначений для худоби.

Знайти недорогу зернодробарку на ринку відповідних товарів досить складно. З цієї причини крупорушка своїми руками може бути виготовлена.

Виготовлення зернодробилки зі старого пилососа

Крупорушка своїми руками може бути виконана з старого пилососа, тому не варто позбавлятися від старої побутової техніки. У нього можна запозичити мотор. Крім іншого, буде необхідно використовувати лист фанери, товщина якого дорівнює 10 міліметрів.

Знадобиться металева пластина, яка стане виконувати завдання ножа. Робоча камера буде виконуватися із сталевої штаби. Буде необхідно запастися дерев'яними штифтами, а також гайками та шайбами.

Знадобиться втулка, а також бункер і заслінка, які необхідні для подачі зерна.

Крупорушка своїми руками повинна бути виготовлена ​​за технологією, яка передбачає підготовку підстави.

Для цієї мети слід використовувати фанерний лист, з якого викроюється, а після вирізається квадрат, сторона якого повинна бути дорівнює 300 міліметрів.

Поверх нього слід зафіксувати робочий електричний мотор, запозичений від пилососа. При цьому потрібно розташувати його нижню частину таким чином, щоб він виступав на 40 міліметрів.

Виготовлення ножа для обладнання

Крупорушка своїми руками повинна бути виготовлена ​​з використанням ножа, який повинен буде обертатися з великою швидкістю, за рахунок чого відбуватиметься помел зерна, цей елемент необхідно виконувати окремо. Для цього потрібно буде використовувати сталеву пластину, яка повинна мати розміри 15 × 200 міліметрів, тоді як товщина повинна бути дорівнює 1,5 м.

Матеріали краще вибирати найбільш міцні. Крім цього, можна застосувати автомобільні утримувачі або інші деталі, які можна запозичити від побутової техніки. Заточити ніж слід у вигляді леза, для цього обидві кромки повинні бути оброблені у напрямку до осі обертання.

Коли виготовляється крупорушка для будинку своїми руками, можна поекспериментувати з формою, надаючи лезу вид пропелера або скошувавши кути. За допомогою наждаку можна буде відкоригувати пластину по горизонталі і вертикалі. Після в центральній частині робочої поверхні ножа потрібно виконати отвори по діаметру, які підходять під вал мотора пилососа.

Кріплення ножа потрібно виробляти на різьбовій хвостик, використовуючи для цього втулку, дві шайби і гайку.

Коли виготовляється крупорушка для будинку своїми руками, потрібно буде виконати камеру, для чого необхідно застосувати сталеву смужку, її довжина повинна бути дорівнює 700 мм, при цьому близько 10 мм знадобиться для кріплення, тоді як ширина повинна виявитися більше 60 мм. Сталеву заготовку потрібно згорнути в кільце, а ребро відігнути в зовнішню сторону по периметру камери. Отримані фланці по ширині повинні бути не більше 10 міліметрів, що знадобиться для фіксації з підставою і для монтажу сита.

Коли виконується крупорушка своїми руками, креслення якої можна підготувати самостійно, дробарку потрібно міцно зафіксувати, для цього з нижнього боку камери потрібно буде встановити шрифти, які знадобляться в кількості трьох штук. Видалити їх один від одного потрібно на рівну відстань.

виготовлення сита

Перед тим як зробити крупорушку своїми руками, потрібно подумати над тим, яким буде сито. Воно може мати будь-який діаметр отворів. Параметри цього елемента будуть залежати тільки від того, який результат ви бажаєте отримати.

Так, для виготовлення борошна знадобиться дрібна сітка, для отримання крупного помелу осередки повинні бути більше.Зерно буде надходити в робочу камеру з бункера, який фіксується на підставі.

Його необхідно обладнати незначним отвором, а також заслінкою, виконаної у вигляді пластинки. За допомогою останньої можна буде коригувати подачу сировини.

Крупорушка для кукурудзи своїми руками повинна бути обладнана ємністю, яку слід встановити під ситом. Вона буде призначатися для збору готової продукції, можна використовувати для цього відро або каструлю.

Виготовлення дробарки по типу млини

Крупорушка (своїми руками), фото якої представлені в статті, може мати вигляд млина. Для цього буде необхідно підготувати статор, а також ротор, які будуть працювати за принципом жорен.

В якості підставки для такого обладнання виступить ящик, на якому має бути монтувати електричний мотор незначною потужності.

Обов'язково слід застосувати однофазний агрегат, можна використовувати той, що перероблений з трифазного.

Особливості виготовлення саморобної млини

Корпус обладнання являє собою коробку, виконану з металу, товщина останнього повинна бути рівною 5 міліметрів. З матеріалу потрібно буде сформувати корпус у вигляді циліндра, діаметр якого дорівнює 300 міліметрів. Нижню частину потрібно буде обладнати статором, тоді як зверху обладнання повинна бути розташована кришка.

Усередині корпусу слід розташувати мотор і млин, який фіксується таким чином, щоб підшипник насувався на вал пристрою, на ньому, в свою чергу, монтується ротор. Обертаючись, він стане розвивати швидкість до 3000 оборотів за одну хвилину.

Бункер потрібно буде зміцнити поверх корпусу, використовуючи для цього гвинти, через нього і буде відбуватися подача зерна.

Для того щоб більш зручно було використовувати обладнання, потрібно встановити заслінку, яка буде регулювати витрата сировини.

Знадобиться і рукав, який стане виконувати роль пильовика, його потрібно виготовити з брезентового матеріалу. Через цей елемент стане виходити продукція.

Не варто забувати про те, що повинні бути виконані отвори для подачі та подальшого вилучення готового зерна.

Особливості виготовлення статора

Статор потрібно виготовити із застосуванням листа металу, товщина якого дорівнює 2 міліметрів, тоді як ширина еквівалентна 50 міліметрів.

Металеву смужку потрібно зігнути по колу і помістити в форму для заливки, закривши з одного торця алюмінієм, щоб вийшла чаша. Її товщина повинна бути дорівнює 4 міліметрів. На наступному етапі деталі надається ребристість.

Для цього має бути нарізати кілька куточків, а після приварити зі внутрішнього борту статора.

Як зробити крупорушку своїми руками в домашніх умовах: креслення

Фермери вважають за краще годувати тварин і птахів подрібненим зерном і зерносуміші. Помічено, що саме такий раціон сприяє швидкому набору ваги, а отримані продукти харчування відрізняються відмінним смаком.

Зерносмесь легко приготувати, якщо використовувати спеціальні пристосування, які швидко перемелюють траву і зерно.

Як зробити крупорушку своїми руками в домашніх умовах? Креслення та схема, представлені в статті, допоможуть зробити механізм самостійно.

Зерносмесь легко приготувати, якщо використовувати саморобний пристрій – крупорушку

Крупорушка своїми руками: що це таке і як використовувати пристрій?

Зробити крупорушку вирішують багато фермерів, які вирощують поголів'я худоби або містять птахоферму. Нагодувати стадо ВРХ самостійно досить складно, і це займає чимало часу, сил. Однак сучасні механізми дозволяють швидко приготувати необхідний для тварин і птахів корм, рівномірно змішуючи інгредієнти і харчові добавки.

Крупорушки в асортименті продаються в багатьох спеціалізованих магазинах. Такі пристосування більше відомі як зернодробилки і застосовуються для ретельного подрібнення зерна.

Недоліком заводських моделей називають завищену вартість автоматичного пристрою.

Скориставшись кресленнями, подивившись фото і відео, можна своїми руками зробити крупорушку, яка нічим не гірше, ніж заводська модель.

Для виготовлення зернодробилки своїми руками з болгарки будуть потрібні мінімальні фінансові вкладення

Використовувати крупорушку дуже просто. У верхній її частині розташовується приймальний бункер, в який поміщають овочі, зерно, траву та інші добавки. Всі ці корми будуть рівномірно роздроблені, як тільки фермер відкриє заслінку.

Подрібнення відбувається в спеціальному барабані. Там же зерно змішується з іншими добавками до корму. Барабан обертається за допомогою електродвигуна. За відгуками кмітливих фермерів, цілком достатньо мотора від старого пилососа або радянської пральної машини.

Зі схемою крупорушки можна ознайомитися на фото і відео.

Крупорушка з болгарки своїми руками: етапи виготовлення

Для виготовлення зернодробилки своїми руками з болгарки будуть потрібні мінімальні фінансові вкладення, а найчастіше все необхідне можна знайти в гаражі, зібравши пристосування з підручних матеріалів. Як видно на фото, така крупорушка не має навіть рами, проте її цілком достатньо для приготування зерносуміші для невеликої зграї домашньої птиці або декількох голів ВРХ.

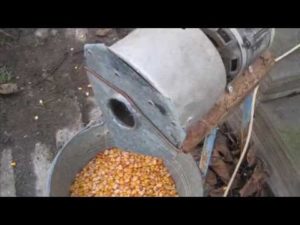

На фото крупорушка, виготовлена ​​своїми руками

Майстру потрібно знайти такі матеріали, а саме:

• робочу болгарку;
• старий коло для розпилу деревини;
• невеликий аркуш товстої фанери;
• пластикову ємність для води на 5-6 літрів;
• стару каструлю.

Тепер можна приступати до виготовлення крупорушки з болгарки. Для цього слід дотримуватися такої послідовності проведення робіт:

1. Зі старого кола по дереву виготовляють ніж для дроблення зерна.
2. Товсту фанеру використовують для виготовлення каркаса, на який буде кріпитися болгарка. У фанері попередньо випилюють всі необхідні отвори.
3. У старій каструлі, а саме в її днище, висвердлюють достатню кількість отворів, з яких буде випадати подрібнене зерно. Можна дно видалити і прикріпити сито.
4. Ємність для води буде використовуватися для подачі зерна в барабан і його подрібнення. Дно вирізається повністю.
5. Тепер залишається зібрати всі деталі так, як показано на кресленні.

Виготовити крупорушку своїми руками з болгарки або двигуна від пилососа може кожен. Підсумкова вартість пристосування складе копійки, проте економія часу і сил буде очевидна. Такий виріб, виготовлене своїми руками, буде служити довгі роки.

про те, як зробити крупорушку своїми руками в домашніх умовах:

Заводчики і власники птахоферм бажають дізнатися про те, як зробити крупорушку своїми руками в домашніх умовах за допомогою креслення, схеми.

Пропонуємо покроково ознайомитися з етапами цієї процедури, звернути увагу на відео. Як показує практика і відгуки фермерів, це завдання досить проста, і з нею впораються навіть люди без досвіду.

Тому вивчайте креслення, знайдіть відповідні підручні матеріали і приступайте до справи!

(3 5,00 з 5)
Завантаження …

Лущилки для кукурудзи своїми руками: інструкція

Лущилки для кукурудзи – це таке корисне пристосування з електричним мотором, який допомагає господареві виконати великий обсяг роботи без фізичної втоми і витратити на неї мінімум часу.

Вона може бути двох типів: велика, в яку засипають відро або навіть більше качанів для обробки, або маленька, розрахована на один качан.

Перша, місткістю в 1 мішок, здатна облущилася його за 3 хвилини, тобто за годину такої механічний помічник здатний обробити півтонни кукурудзи.

Маленька Лущилки на такі обсяги не розрахована, вона справляється одночасно тільки з одним качаном – його тримають рукою, вставляють в отвір агрегату по черзі спочатку одним, потім іншим кінцем.

Звичайно, так півтонни врожаю не облущилася – або мотор згорить, або людина замучиться стояти нескінченно довго, повторюючи одне й те саме діяння. Але якщо урожай всього пару мішків, то руками зробити це все одно важко.

Як лущити кукурудзу легше і простіше – довго думати не потрібно.

Кожен агрегат зазвичай має отвір або навіть жолоб для виведення очищеного зерна, а ось качани з великого барабана вивалюються в іншу сторону, для чого існує окреме отвір, або їх просто виймають вручну.

Принцип роботи

Кожен такий електромеханічний помічник оснащений мотором, що працює від електрики. Мотор великого агрегату обертає диск з негострими зубами, найчастіше їх наварюють у вигляді круглих наростів висотою до 8 мм. У цьому ж диску проробляють круглі отвори для зерен, виходить своєрідне решето з наростами.

В процесі роботи диск швидко обертається (до 50 оборотів за хвилину), качани, придавлені своєю масою, б'ються і чіпляються за зуби, зерна вилітають.

Зерна висипаються крізь отвори, а також зазори між диском і бункером в нижнє відділення, з якого вже без прискорення, просто підкоряючись силі тяжіння, випадають в підставлену тару по спеціальному жолобу.

Та ж сила тяжіння і відцентрова сила змушують опускатися на очищающий диск нові качани, а вже очищені, легші – підніматися вгору. Коли зерно перестає сипатися, значить, в бункері залишилися тільки порожні, очищені качани. Деякі конструкції обладнані спеціальним отвором, звідки вони самі випадають.

Як лущити кукурудзу за допомогою маленького агрегату? Принцип той же самий, тільки замість обертового диска, він оснащений трубою з загнутими всередину зубами, про них-то якраз і чіпляються зерна, що змушує їх розпрощатися з качаном. Вони теж обсипаються вниз, а порожній початок залишається в руках у людини.

Принцип роботи пристроїв один і той же, тільки розташування очищає елемента в великому апараті горизонтальний, а в маленькому – вертикальний.

Лущилки для кукурудзи не є дуже складним механізмом, енергії споживає не надто багато – все залежить від потужності двигуна та обсягів роботи. Але вона незамінна для обробки врожаю тих господарств, де кукурудзу заготовляють спеціально для прохарчування худоби.

як виготовити

Такі пристосування різної потужності і різних обсягів можна купити. Вони є у продажу, їх реклама зустрічається в інтернеті. Але більшість умільців воліють зробити їх самі.

Лущилки для кукурудзи своїми руками проводиться з підручних засобів.

Можуть стати в нагоді старі пральні машини з круглим корпусом, використані газові балони, мотори від якихось старих приладів, навіть просто дриль.

Для того щоб виготовити таку машинку, потрібно перш за все визначитися з обсягами переробляється врожаю, потім знайти в інтернеті, попросити де-небудь на форумі або самому накреслити креслення.

Схема кукурудзяної лущильники в збірці

Згідно з кресленням потрібно підібрати всі складові, інструменти та кріплення, які можуть знадобитися. Тільки після цього можна приступити до самого процесу виготовлення.

У кожного агрегату повинна бути міцна стійка основа, до неї прикріплюється бункер, зроблений з пральної машинки або балона, труби алюмінієвої – такий собі місткий циліндр. На його стіні розміщують магнітний пускач з тумблером включення / вимикання двигуна. Зерноотбойнік з'єднують зі щитком лотка.

Для випадання зерен роблять диск з отворами діаметром 14 мм і навареними округлими зубцями висотою 8 мм. Перпендикулярно диску знизу приварюють 2 пластинки по 2 см, а до них прикріплюють гумовий скребок, який буде направляти випадають зерна.

Фланець пресують на вал двигуна, до нього і кріплять зубчастий диск. З одного боку бункера внизу проробляють отвір, приєднують лоток, по якому випадають зерна. З іншого боку трохи вище роблять отвір, через яке вибирають відпрацьовані качани.

Для нього потрібно зробити дверцята-заслінку і закріпити її, щоб не була відкрита мимовільно під час роботи.

Зверху бункер потрібно закривати, значить, роблять таку кришку, яку легко підняти, але яка не стане відкриватися під час роботи двигуна.

«Кукурудзяні лущильники своїми руками»

Скористайтеся ідеєю збірки лущильники для якісного відділення кукурудзяних зерен від качанів. Подробиці у відео.

Рушка для кукурудзи своїми руками

Далеко не всі городники вирощують кукурудзу тільки для того, щоб поїсти в свіжому вигляді і трохи запастися на зиму, багато хто використовує її як основний корм для худоби.

Якщо для консервації декількох баночок або заморозки декількох пакетів зерна відокремлюють від качанів вручну, то при масової заготівлі постає питання про те, як лущити кукурудзу.

Для того щоб обробити кілька мішків врожаю, знадобиться спеціальна Лущилки для кукурудзи, яку можна змайструвати своїми руками.

рушка для кукурудзи своїми руками

Загальний опис

Лущилки для кукурудзи – це таке корисне пристосування з електричним мотором, який допомагає господареві виконати великий обсяг роботи без фізичної втоми і витратити на неї мінімум часу.

Вона може бути двох типів: велика, в яку засипають відро або навіть більше качанів для обробки, або маленька, розрахована на один качан.

Перша, місткістю в 1 мішок, здатна облущилася його за 3 хвилини, тобто за годину такої механічний помічник здатний обробити півтонни кукурудзи.

Маленька Лущилки на такі обсяги не розрахована, вона справляється одночасно тільки з одним качаном – його тримають рукою, вставляють в отвір агрегату по черзі спочатку одним, потім іншим кінцем.

Звичайно, так півтонни врожаю не облущилася – або мотор згорить, або людина замучиться стояти нескінченно довго, повторюючи одне й те саме діяння. Але якщо урожай всього пару мішків, то руками зробити це все одно важко.

Як лущити кукурудзу легше і простіше – довго думати не потрібно.

Кожен агрегат зазвичай має отвір або навіть жолоб для виведення очищеного зерна, а ось качани з великого барабана вивалюються в іншу сторону, для чого існує окреме отвір, або їх просто виймають вручну.

Принцип роботи

Кожен такий електромеханічний помічник оснащений мотором, що працює від електрики. Мотор великого агрегату обертає диск з негострими зубами, найчастіше їх наварюють у вигляді круглих наростів висотою до 8 мм. У цьому ж диску проробляють круглі отвори для зерен, виходить своєрідне решето з наростами.

В процесі роботи диск швидко обертається (до 50 оборотів за хвилину), качани, придавлені своєю масою, б'ються і чіпляються за зуби, зерна вилітають.

Зерна висипаються крізь отвори, а також зазори між диском і бункером в нижнє відділення, з якого вже без прискорення, просто підкоряючись силі тяжіння, випадають в підставлену тару по спеціальному жолобу.

Та ж сила тяжіння і відцентрова сила змушують опускатися на очищающий диск нові качани, а вже очищені, легші – підніматися вгору. Коли зерно перестає сипатися, значить, в бункері залишилися тільки порожні, очищені качани. Деякі конструкції обладнані спеціальним отвором, звідки вони самі випадають.

Як лущити кукурудзу за допомогою маленького агрегату? Принцип той же самий, тільки замість обертового диска, він оснащений трубою з загнутими всередину зубами, про них-то якраз і чіпляються зерна, що змушує їх розпрощатися з качаном. Вони теж обсипаються вниз, а порожній початок залишається в руках у людини.

Принцип роботи пристроїв своїми один і той же, тільки розташування очищає елемента в великому апараті горизонтальний, а в маленькому – вертикальний.

Лущилки для кукурудзи не є дуже складним механізмом, енергії споживає не надто багато – все залежить від потужності двигуна та обсягів роботи. Але вона незамінна для обробки врожаю тих господарств, де кукурудзу заготовляють спеціально для прохарчування худоби.

як виготовити

Такі пристосування різної потужності і різних обсягів можна купити. Вони є у продажу, їх реклама зустрічається в інтернеті. Але більшість умільців воліють зробити їх самі.

Лущилки для кукурудзи своїми руками проводиться з підручних засобів.

Можуть стати в нагоді старі пральні машини з круглим корпусом, використані газові балони, мотори від якихось старих приладів, навіть просто дриль.

Для того щоб виготовити таку машинку, потрібно перш за все визначитися з обсягами переробляється врожаю, потім знайти в інтернеті, попросити де-небудь на форумі або самому накреслити креслення.

Схема кукурудзяної лущильники в збірці

Згідно з кресленням потрібно підібрати всі складові, інструменти та кріплення, які можуть знадобитися. Тільки після цього можна приступити до самого процесу виготовлення.

У кожного агрегату повинна бути міцна стійка основа, до неї прикріплюється бункер, зроблений з пральної машинки або балона, труби алюмінієвої – такий собі місткий циліндр. На його стіні розміщують магнітний пускач з тумблером включення / вимикання двигуна. Зерноотбойнік з'єднують зі щитком лотка.

Для випадання зерен роблять диск з отворами діаметром 14 мм і навареними округлими зубцями висотою 8 мм. Перпендикулярно диску знизу приварюють 2 пластинки по 2 см, а до них прикріплюють гумовий скребок, який буде направляти випадають зерна.

Фланець пресують на вал двигуна, до нього і кріплять зубчастий диск. З одного боку бункера внизу проробляють отвір, приєднують лоток, по якому випадають зерна. З іншого боку трохи вище роблять отвір, через яке вибирають відпрацьовані качани.

Для нього потрібно зробити дверцята-заслінку і закріпити її, щоб не була відкрита мимовільно під час роботи.

Зверху бункер потрібно закривати, значить, роблять таку кришку, яку легко підняти, але яка не стане відкриватися під час роботи двигуна.

«Кукурудзяні лущильники своїми руками»

Скористайтеся ідеєю збірки лущильники для якісного відділення кукурудзяних зерен від качанів. Подробиці у відео.

Джерело: http://plodovie.ru/ovoshhevodstvo/kukuruza/lushhilka-dlya-kukuruzy-svoimi-rukami-17196/
Поділися з друзями

Рекомендуємо подивитися ще:

Крупорушка (рушка) для кукурудзи своїми руками – m Об'ємний хвіст покроково

ШОКУЮЧІ НОВИНИ

Крупорушка для кукурудзи своїми руками

Якщо ви є власником тваринницької ферми, то добре знаєте, наскільки корисна дробарка для зерна.

За допомогою цього обладнання можна досить швидко поповнити запаси харчування для птиці та кролів, приготувати комбінований склад, призначений для худоби.

Знайти недорогу зернодробарку на ринку відповідних товарів досить складно. З цієї причини крупорушка своїми руками може бути виготовлена.

Виготовлення зернодробилки зі старого пилососа

Крупорушка своїми руками може бути виконана з старого пилососа, тому не варто позбавлятися від старої побутової техніки. У нього можна запозичити мотор.

Крім іншого, буде необхідно використовувати лист фанери, товщина якого дорівнює 10 міліметрів. Знадобиться металева пластина, яка стане виконувати завдання ножа. Робоча камера буде виконуватися із сталевої штаби.

Буде необхідно запастися дерев'яними штифтами, а також гайками та шайбами. Знадобиться втулка, а також бункер і заслінка, які необхідні для подачі зерна.

Особливості проведення робіт

Крупорушка своїми руками повинна бути виготовлена ​​за технологією, яка передбачає підготовку підстави.

Для цієї мети слід своїми використовувати фанерний лист, з якого викроюється, а після вирізається квадрат, сторона якого повинна бути дорівнює 300 міліметрів.

Поверх нього слід зафіксувати робочий електричний мотор, запозичений від пилососа. При цьому потрібно розташувати його нижню частину таким чином, щоб він виступав на 40 міліметрів.

Виготовлення ножа для обладнання

Крупорушка своїми руками повинна бути виготовлена ​​з використанням ножа, який повинен буде обертатися з великою швидкістю, за рахунок чого відбуватиметься помел зерна, цей елемент необхідно виконувати окремо.

Для цього потрібно буде використовувати сталеву пластину, яка повинна мати розміри 15 × 200 міліметрів, тоді як товщина повинна бути дорівнює 1,5 м.Матеріали краще вибирати найбільш міцні. Крім цього, можна застосувати автомобільні утримувачі або інші деталі, які можна запозичити від побутової техніки.

Заточити ніж слід у вигляді леза, для цього обидві кромки повинні бути оброблені у напрямку до осі обертання. Коли виготовляється крупорушка для будинку своїми руками, можна поекспериментувати з формою, надаючи лезу вид пропелера або скошувавши кути. За допомогою наждаку можна буде відкоригувати пластину по горизонталі і вертикалі.

Після в центральній частині робочої поверхні ножа потрібно виконати отвори по діаметру, які підходять під вал мотора пилососа. Кріплення ножа потрібно виробляти на різьбовій хвостик, використовуючи для цього втулку, дві шайби і гайку.

Виготовлення робочої камери і бункера

Коли виготовляється крупорушка для будинку своїми руками, потрібно буде виконати камеру, для чого необхідно застосувати сталеву смужку, її довжина повинна бути дорівнює 700 мм, при цьому близько 10 мм знадобиться для кріплення, тоді як ширина повинна виявитися більше 60 мм. Сталеву заготовку потрібно згорнути в кільце, а ребро відігнути в зовнішню сторону по периметру камери. Отримані фланці по ширині повинні бути не більше 10 міліметрів, що знадобиться для фіксації з підставою і для монтажу сита.

Коли виконується крупорушка своїми руками, креслення якої можна підготувати самостійно, дробарку потрібно міцно зафіксувати, для цього з нижнього боку камери потрібно буде встановити шрифти, які знадобляться в кількості трьох штук. Видалити їх один від одного потрібно на рівну відстань.

Перед тим як зробити крупорушку своїми руками, потрібно подумати над тим, яким буде сито. Воно може мати будь-який діаметр отворів. Параметри цього елемента будуть залежати тільки від того, який результат ви бажаєте отримати.

Так, для виготовлення борошна знадобиться дрібна сітка, для отримання крупного помелу осередки повинні бути більше. Зерно буде надходити в робочу камеру з бункера, який фіксується на підставі.

Його необхідно обладнати незначним отвором, а також заслінкою, виконаної у вигляді пластинки. За допомогою останньої можна буде коригувати подачу сировини. Крупорушка для кукурудзи своїми руками повинна бути обладнана ємністю, яку слід встановити під ситом.

Вона буде призначатися для збору готової продукції, можна використовувати для цього відро або каструлю.

Виготовлення дробарки по типу млини

Крупорушка (своїми руками), фото якої представлені в статті, може мати вигляд млина. Для цього буде необхідно підготувати статор, а також ротор, які будуть працювати за принципом жорен.

В якості підставки для такого обладнання виступить ящик, на якому має бути монтувати електричний мотор незначною потужності. Обов'язково слід застосувати однофазний агрегат, можна використовувати той, що перероблений з трифазного.

Особливості виготовлення саморобної млини

Корпус обладнання являє собою коробку, виконану з металу, товщина останнього повинна бути рівною 5 міліметрів. З матеріалу потрібно буде сформувати корпус у вигляді циліндра, діаметр якого дорівнює 300 міліметрів.

Нижню частину потрібно буде обладнати статором, тоді як зверху обладнання повинна бути розташована кришка. Усередині корпусу слід розташувати мотор і млин, який фіксується таким чином, щоб підшипник насувався на вал пристрою, на ньому, в свою чергу, монтується ротор. Обертаючись, він стане розвивати швидкість до 3000 оборотів за одну хвилину.

Бункер потрібно буде зміцнити поверх корпусу, використовуючи для цього гвинти, через нього і буде відбуватися подача зерна.

Для того щоб більш зручно було використовувати обладнання, потрібно встановити заслінку, яка буде регулювати витрата сировини.

Знадобиться і рукав, який стане виконувати роль пильовика, його потрібно виготовити з брезентового матеріалу. Через цей елемент стане виходити продукція.

Не варто забувати про те, що повинні бути виконані отвори для подачі та подальшого вилучення готового зерна.

Особливості виготовлення статора

Статор потрібно виготовити із застосуванням листа металу, товщина якого дорівнює 2 міліметрів, тоді як ширина еквівалентна 50 міліметрів.

Металеву смужку потрібно зігнути по колу і помістити в форму для заливки, закривши з одного торця алюмінієм, щоб вийшла чаша. Її товщина повинна бути дорівнює 4 міліметрів. На наступному етапі деталі надається ребристість.

Для цього має бути нарізати кілька куточків, а після приварити зі внутрішнього борту статора.

Джерело: http://mylittlespain.ru/kak-sdelat-kruporushku-dlya-kukuruzy/
Поділися з друзями

Рекомендуємо подивитися ще:

Крупорушка (рушка) для кукурудзи своїми руками У якій програмі можна зробити візитки

ШОКУЮЧІ НОВИНИ

Мельниця-крупорушка своїми руками | Домашній майстер

Тим, хто утримує в домашньому господарстві худобу і птицю, без запасів зерна не обійтися. Зерно може зберігатися довго (в одному з журналів вичитав, що в гробниці якогось фараона знайшли амфору з пшеницею – насіння були такі, що хоч висівають).

Але щоб зерно використовувати на корм худобі з більшою користю, його треба попередньо змолоти або хоча б роздрібнити.

А ось помел, навіть великий, на жаль, в звичайних умовах довго зберігатися не може: з часом він і якість втрачає, і гіркне, і в ньому заводяться якісь жучки-черв'ячки. Тому молоти доводиться в невеликих обсягах, а тому досить часто.

Тут-то і виникають проблеми: промислові млини з такими обсягами просто не зв'язуються. Раніше виручали колгоспи або фермери, але перші розвалилися, а другі, помучившись, переключилися в більшості своїй на торгівлю.

А тому господарі змушені обзаводитися якимись ніякими, але власними млинами, крупорушка або зернодробарка – хто промислового виготовлення, а хто і сам зробить. Другим шляхом пішов і я.

Конструкція зернодробилки, в общем-то, не складна, можна сказати, навіть спрощена.

Всі вузли та агрегати змонтовані на простий прямокутної рами, звареної остов якої здебільшого виконаний з сталевого куточка 50 × 50 мм.

Опорні майданчики рами: під електродвигун і корпусу підшипників приводного валу виготовлені зі сталевого 6-мм листа, а вантажна площадка-стіл – з асбоцементного листа товщиною 10 мм.

Компонування зернодробилки:

1 – приймальний бункер; 2 – всувним заслінка; 3 – робочий вузол; 4 – підкіс; 5 – пульт управління; 6 – елекродвігатель (3-фазний, N = 3 кВт, n = 3000 об / хв); 7 – рама; 8 – ємність для дробленки; 9 – провідний шків; 10 – приводні клинові ремені (профіль Б, 2 шт.); 11 – ведений шків; 12 – приводний ваг .; 13 – опорний підшипник 307 в корпусі (2 шт.); 14 – вантажна майданчик (асбоцементний лист s 10); 15 – опорна майданчик валу (сталевий лист s6); 16 – опорна майданчик електродвигуна (сталевий лист s6)

Рама (отвори в опорних плитах свердлити за місцем):

1 – стійка (куточок 50 × 50,4 шт.); 2 – царга остова (куточок 63 × 63,2 шт.); 3 – верхня обв'язка остова (куточок 50 × 50); 4 – опорна майданчик приводного вала; 5 – верхня поперечина (куточок 50 × 50); 6 – вантажна майданчик; 7 – опорна майданчик електродвигуна, 8 – нижня поперечина (куточок 50 × 50, 2 шт.)

Електродвигун зернодробилки потужністю 3 кВт і швидкістю обертання 3000 оборотів в хвилину працює від трифазної мережі змінного струму напругою 380 В.

Передача крутного моменту від двигуна на приводний вал виробляється двома клиновими ременями профілю Б. Шківи двухручьевие, причому на валу електродвигуна діаметром трохи менше, тому й швидкість обертання валу трохи більше, ніж у мотора, – близько 3500 оборотів в хвилину.

Натяг ременів проводиться переміщенням електродвигуна разом з майданчиком на проміжних поперечках (царгах) остова рами. Двигун на майданчику, а майданчик на поперечинах закріплюються чотирма болтами М10 кожна

Приводний вал цілісний, ступінчастий, виточив сам зі сталі 45. На рамі він змонтований на двох опорах в кулькових підшипниках № 307, встановлених кожен в своєму корпусі.

Вал консольний, тобто опори знаходяться в серединній його частини. На одному кінці вала змонтований ведений шків, а на іншому – молотковий ротор.І шків, і ротор посаджені на вал по тугий посадки зі шпонковими сполуками.

Завантажувальний бункер виготовлений із сталевого листа товщиною 1 мм. Він має форму перевернутої усіченої правильної піраміди з підставами 350 × 350 мм і 100 × 100 мм і висотою 350 мм. Його горловина (вузьке підстава) окантовані привареним сталевим куточком 25 × 25 мм.

Таку ж окантовку має і завантажувальний (верхнє) отвір корпусу зернодробилки. При складанні окантовки стикуються через гумову прокладку, а бункер і корпус притягуються один до одного чотирма болтами М6 через відповідні попередньо просвердлені по кутах обкантовок отвори.

Обечайка – зовнішня частина корпусу зернодробилки – відрізок (130 мм) толстостенной (6 мм) труби з нержавіючої сталі зовнішнім діаметром 270 мм. Всередину її вставлений статор – відрізок іншої труби (такої ж довжини і товщини), зовнішній діаметр якої відповідає внутрішньому діаметру першої.

У стику труб виконані з обох сторін по чотири різьбових глухих отвори (гнізда) М8, в які вкручені шпильки. За допомогою шпильок до корпусу притягуються бічні фланці, а самі шпильки служать ще й своєрідними шпонками, які не дозволяють статора труби провертатися щодо обичайки.

Один фланець глухий, а інший – з отвором під вал з манжетою. Фланці корпусу встановлюються на герметику.

Робочий вузол зернодробилки:

1 – приймальний бункер (лист s1); 2 – окантовка горловини приймального бункера (куточок 25 × 25); 3 – всувним заслінка (лист s1); 4 – стяжний болт М6 (8 шт.); 5 – окантовка завантажувального отвору корпусу (куточок 25 × 25): 6 – шпилька М8 (8 шт.

); 7 – зовнішня обичайка корпусу (труба Ø270 × 6); 8 – ребристий статор (труба Ø258 × 6); 9 – молоточок (лист s3, загартований до HRC 45-47,72 шт.); 10 – шплінт Ø3 (4 шт.

); 11 – гайка М20 з пружинною шайбою; 12 – вісь молоточків (коло 22,4 шт); 13 – обв'язка короткого патрубка (куточок 25 × 25); 14 – обв'язка довгого патрубка (куточок 25 × 25); 15-прокладка (гума, лист s3); 16 – гайка М8 кріплення фланця (8 шт.

); 17 – молотковий ротор; 18 – фланець (лист s5, 2 шт.); 19 – прокладка (гума, лист s3); 20 -Дистанційне шайба (лист s3, 72 шт) 21 – шпонка; 22 – приводний вал

На внутрішній поверхні статора нарізані поперечні канавки перетином 4 × 4 мм (щоб в них затримувалися зерна).

Внизу корпусу зроблено ще одне прямокутний отвір (таке ж, як і вгорі) – розвантажувальне з складовим випускним патрубком – з коротким і довгим.

Стик між патрубками зроблений такий же, як і в горловині. При розвантаженні дробленки в бочку нижній патрубок знімаю, а коли зсипати в мішок – під'єднують.

Стик до того ж служить своєрідною ребордою, над якою мішок зав'язую, щоб той не злітав з патрубка.

Корпус прихватками приварив до поперечок остова рами.

Найбільш важливий і складний вузол в зернодробарка-подрібнювачі – молотковий ротор. Його винаходити заново я не став і зробив за зразком і подобою тих, що стоять в аналогічних, що випускаються серійно машинах, зменшивши тільки довжину молоточків (щоб вони вмістилися в корпусі), але збільшивши їх кількість на .осі.

Крім того, молоточки і статор корпусу віддавав на термообробку, де їх загартували до 45 – 47 одиниць HRC.

При складанні блоків молоточків і дистанційних шайб встановлював їх в роторі так, щоб проміжки між молоточками чергувалися на сусідніх осях.

Після посадки ротора на вал затягнув його ще гайкою з пружинною шайбою, а різьбу на кінці в декількох місцях забив керном.

Регулювання подачі зерна з бункера на ротор здійснюю за допомогою висувної заслінки, встановленої між окантовками горловини бункера і завантажувального отвору корпусу. Але дуже часто, попередньо включивши зернодробарку, висипаю зерно прямо з відра або навіть мішка – потужності і оборотів ротора вистачає, щоб переробити цю масу зерна «з ходу».

На закінчення зазначу, що багато в чому завдяки простоті конструкції зернодробилки в ній я подрібнюю будь сухі речовини для приготування кормових сумішей – від сіна до макухи.

Читайте також:

автор: В. Куракін

Додати своє оголошення
Завантаження …

саморобні дробарки для кукурудза

2 Червня 2012 … У магазинах дробарка для зерна, звичайно, продётся, але ціни аж надто … кукурудзи, гороху, висівок і т. Д. Неможливо, потрібна дробарка для зерна. … проста і надійна саморобна міні дробарка для зерна.

Дробарка соломи, сіна, очерету, трави, зерна, коренеплодів -. … Саморобна зернодробарка своїми руками! – …. Кукурудза: поліпшення сортів, виробництво насіння, використання – РГАУ-МСХА.

Як добре прогулятися за власним саду, за його красивим доріжках, помилуватися доглянутими грядками і клумбами, а потім з'їсти рум'яне …

25 Листопада 2014 … Кукурудза дробарка саморобна. … Саморобна дробарка кукурудза. Сергій Велічінскій. Loading … Unsubscribe from Сергій …

Продам дробарку для пластику. Для бізнесу »Устаткування. 1 500 000 тг. Уральськ, Мікрорайон 5. 16 нояб. До вибраних …

30 Січня 2012 … Домашній подрібнювач кукурудзи. Відмінний помічник для справжнього господаря. Телефони для замовлень: 0505073559; 0974624732; …

Характеристики саморобної міні-млини для зерна … в своєму підсобному господарстві, молоти борошно з кукурудзи, вівса, пшениці та іншого зерна.

Купити Кукурудзяна Зерно Дробарки оптом з Китаю. Товари безпосередньо з заводу-виробника на Alibaba.com.

31 Березня 2012 … Саморобна крупи дробарка 3мин мішок кукурудзи Двигун постійного струму і ІЗМЕЛЬЧАЮШІЕ БАРАБАНИ взяті з системи …

Невелика дробарка, для зерна і кукурудзи, корпус якої виготовлений … Дробарка, яка прекрасно підходить як для зерна, так і для лущення кукурудзи. … .. Як зробити гусениці з автопокришок для мотоблока нева, буран …

25 Січня 2014 … Хто може підказати варіант саморобної дробарки для зерна? … 50 кілограм зерносмеси, пшениця, овес, ячмінь, горох, кукурудза.

18 дек 2015 … Саморобна дробарка качанів кукурудзи – Duration 3:05. Yaroslav D. 177,100 views · 3:05. самий 454 простий і доступний спосіб …

Дробарка для зерна своїми руками. … Отже, як зробити зернодробарку своїми руками … Зовсім небагато роботи і дробарка для зерна готова! ;).

29 Вересня 2014 … Для чого потрібна зернодробарка і як зробити її своїми руками. … ферм прекрасно знають, наскільки корисна персональна дробарка для зерна. … зернових культур і отримання борошна з пшениці, кукурудзи і т. Д.

Як зробити Лущилки для кукурудзи своїми руками: опис агрегату, … безліч назв: Лущилки, рушка, дробарка, шелушілка, теребілка і ін.

13 Жовтня 2015 … поцессе отримання борошна з кукурудзи за допомогою дробарки і млини для зерна.

9 Вересня 2015 … Не великий агрегат для дроблення кукурудзяних качанів кукурудзи. Зерно дробиться разом зі стеблом.

Така саморобна електрична Лущилки може за кілька хвилин обробити мішок кукурудзи. Вам навіть не доведеться докладати жодних зусиль.

20 Жовтня 2015 … Купити Измельчитель зерна і качанів кукурудзи FC – 1,1 в РОСІЇ та СНД: http://izmelciteli-fc-fu.plp7.ru/ Купити в МОЛДОВІ: тел.

Виготовлення саморобних зернодробарок, зернодавілок для потреб пиво і спирто варення. … по кукурудзі 0,2; … сітку з осередком потрібного розміру, то ця дробарка буде працювати в безперервному режимі.

Дробарка служить для переробки качанів кукурудзи, пшениці, вівса, ячменю, жита та іншого зерна. Подрібнювач качанів кукурудзи і зерна допоможе …

16 травень 2011 році … На відміну від комбікормів з пшениці, ячменю, кукурудзи, висівок, макухи і … 1) для саморобної мікродробілкі служить пьятнадцятілітровое … подрібнювач, подрібнювач корму, дробарка, креслення дробарок, …

Призначення подрібнювача. Універсальний подрібнювач зерна Кубанець ЧЕРЕЗ 400М призначений для подрібнення зерна, стебел кукурудзи і кропиви, …

Дробарка (ПОДРІБНЮВАЧ) -. by Сергій Покришка … Пожирач кукурудзи своїми руками / A DIY corn sheller machine -. by Roman Ursu. Саморобна зернодробарка своїми руками! -.

28 Березня 2013 … Кукурузо-чистка – Лущилки для кукурудзи Елук – Duration 2:04. Компанія Електромотор 65,783 views · 2:04 · Як і з чого можна зробити …

саморобна зернодробарка, або – саморобні дробарки зерна. саморобна зернодробарка, або … міні подрібнювач зерна і кукурузи.дробілка.

Креслення малої крупорушки для зерна, дробарки для домашнього користування. … Креслення міні-дробарки, крупорушки зерна, кукурудзи: Креслення …

Прошу тільки саморобні дробарки. … на сухому зерні кукурудзи ячменю пшениці. зробив іншу поаккуратней тільки решето на підлогу …

31 Березня 2013 … Найпростіше і дешеве рішення для дроблення качанів кукурудзи при наявності деревообробного станка.Далее все в …

Міні подрібнювач призначений для дроблення зерна і качанів кукурудзи. Потужність двигуна 1,7 кВт. Продуктивність 180 кг / год.
