Культиватори для міжрядного обробітку грунту: види і опис. Інструкція по виготовленню культиватора своїми руками

Через два тижні висадки насіння овочів для кращого насичення землі киснем і підвищення кількості вологи в грунті проводять культивацію землі.

Під час цього процесу проводиться розпушення верхнього шару землі, боротьба з бур'янами та підживлення рослин мінеральними добривами. Для полегшення праці застосовуються культиватори для міжрядного обробітку грунту.

Види культиваторів для картоплі

Культиватором називають сільськогосподарські механізми, призначені для обробки верхнього шару грунту без обертання пласта. Культиватори застосовують для розпушування землі, а так само для внесення добрив і боротьби з бур'янами на городі.

За призначенням культиватори поділяються:

• Для суцільного обробітку грунту;
• Для обробки міжрядь.

По виду робочих інструментів культиватори діляться:

• Фрезерні. Робочий інструмент – комплект фрез

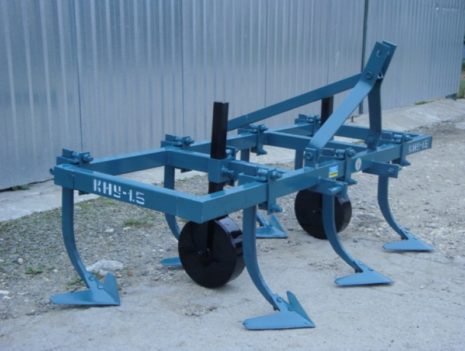

• Лапаті. Дані культиватори більш універсальні, так як вони комплектуються різними типами насадок-лап. У комплект входять плоскорезную, універсальні, розпушувальні, підгортати, бороздорежущіе лапи.

За типом тяги культиватори поділяються на ручні, тракторні та підчіплюють до мотоблока.

За кількістю підгортати рядів вони поділяються на однорядні, дворядні і багаторядні.

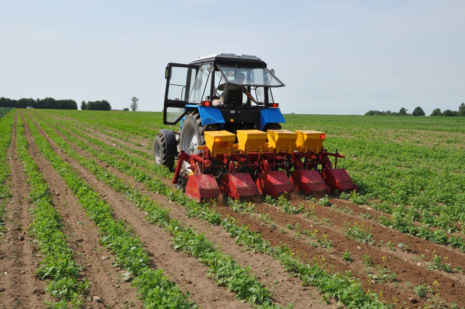

Культиватори для міжрядного обробітку грунту

Культиватор фрезерний – КФ-2.8

Культиватор фрезерний КФ-2.8 випускається білоруським заводом Техмаш. Призначений для міжрядної обробки грунту фрезами з одночасним внесенням добрив чотирьох рядів овочів за один прохід трактора. Ширина обробки 2.8 метра при відстані між висадженими рядами рослин 0.7 метра. Глибина розпушування грунту 2-12 см. Привід культиватора – вал відбору потужності трактора.

Культиватор фрезерний КФ-3.6

Культиватор фрезерний КФ-3.6 випускається білоруським заводом Техмаш. Призначений для міжрядної обробки грунту фрезами з одночасним внесенням добрив шести рядів овочів за один прохід трактора. Ширина обробки 3.6 метрів при відстані між висадженими рядами рослин 0.9 метра. Глибина розпушування грунту 2-12 см. Привід культиватора – вал відбору потужності трактора.

Культиватор для міжрядної обробки ґрунту УСМК – 5.4

Культиватор лапчастий УСМК – 5.4 випускається Грязінского культиваторного заводом. Призначений для міжрядної обробки ґрунту лапами з одночасним внесенням добрив тринадцяти рядів буряка за один прохід трактора. Так само можлива передпосівна суцільна обробка грунту. Ширина обробки 5.4 метра при відстані між висадженими рядами рослин 0.45 метра. Глибина розпушування грунту з полольнимі лапами 4-8 см, з розпушувальними – 8-14. При русі по дорогах загального користування культиватор складається до ширини 2.5 метра.

Культиватор для міжрядної обробки ґрунту УСМК – 5.4 з Підкормові пристосуванням

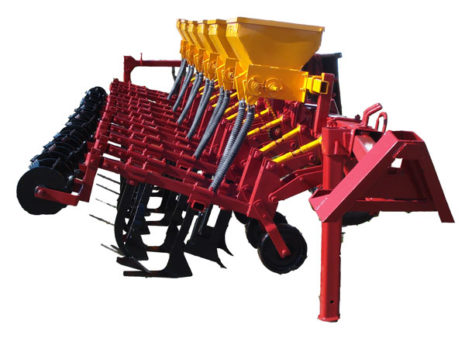

Культиватор лапчастий УСМК – 5.4 з Підкормові пристосуванням випускається білоруським заводом Техмаш. Призначений для міжрядної обробки ґрунту лапами з одночасним внесенням добрив тринадцяти рядів буряка за один прохід трактора. Так само можлива передпосівна суцільна обробка грунту. Ширина обробки 5.4 метра при відстані між висадженими рядами рослин 0.45 метра. Глибина розпушування грунту з полольнимі лапами 4-8 см, з розпушувальними – 8-14. Підкормових пристосування ставиться на агрегат відповідно до запитів споживача і дозволяє одночасно з розпушуванням грунту вносити в міжряддя мінеральні добрива. При русі по дорогах загального користування культиватор складається до ширини 2.5 метра.

Культиватор для міжрядної обробки ґрунту УСМК – 5.4 з АВПУ-12

Культиватор лапчастий УСМК – 5.4 з пристроєм для стрічкового внесення гербіцидів (КАС) АВПУ-12 випускається білоруським заводом Техмаш.Призначений для міжрядної обробки ґрунту лапами з одночасним внесенням добрив тринадцяти рядів буряка за один прохід трактора. Так само можлива передпосівна суцільна обробка грунту. Ширина обробки 5.4 метра при відстані між висадженими рядами рослин 0.45 метра. Глибина розпушування грунту з полольнимі лапами 4-8 см, з розпушувальними – 8-14. Пристрій АВПУ-12 призначений для внесення рідкої підгодівлі в грунт одночасно з її обробкою культиватором. При русі по дорогах загального користування культиватор складається до ширини 2.5 метра.

Культиватор навісний для міжрядної обробки ґрунту КРН 4.2

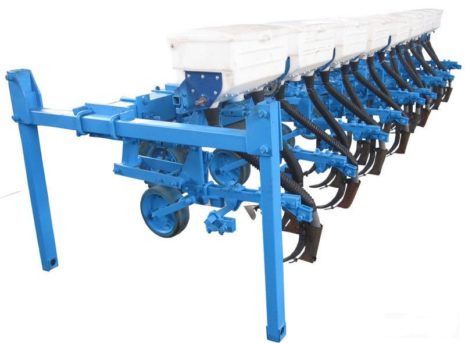

Культиватор лапчастий КРН-4.2 випускається білоруським заводом Техмаш. Призначений для міжрядної обробки ґрунту лапами шести рядів високорослих рослин за один прохід трактора. Ширина обробки 4.2 метра при відстані між висадженими рядами рослин 0.7 метра. Глибина розпушування грунту 3-14 см. При русі по дорогах загального користування культиватор складається до ширини 2.5 метра.

При необхідності на КРН 4.2 додатково встановлюються бункери для дозованої підгодівлі сипучими мінеральними добривами, яким пристроєм для внесення рідких добрив і гербіцидів КАС.

Культиватор навісний для міжрядної обробки ґрунту КРН-5.6

Культиватор лапчастий КРН-5.6 випускається білоруським заводом Техмаш. Призначений для міжрядної обробки ґрунту лапами восьми рядів високорослих рослин за один прохід трактора. Ширина обробки 5.6 метра при відстані між висадженими рядами рослин 0.7 метра. Глибина розпушування грунту 3-14 см. При русі по дорогах загального користування культиватор складається до ширини 2.5 метра.

При необхідності на КРН 5.6 додатково встановлюються бункери для дозованої підгодівлі сипучими мінеральними добривами, яким пристроєм для внесення рідких добрив і гербіцидів КАС.

Фреза для міжрядної обробки ґрунту

Для міжрядної обробки грунту застосовують фрезу ФМ-3. Призначення даного агрегату – рихлити ґрунт між рядів рослин на полуничних полях. Випускається три варіанти фрези, які відрізняються ширини оброблюваних міжрядь (0.6, 0.8 і 0.9 метра). Апарат працює спільно з тракторами МТЗ 80, привід апарату від вала відбору потужності.

Саморобний культиватор для обробки картоплі

Вартість покупного культиватора досягає десятків тисяч рублів, тому народні умільці освоїли самостійне виготовлення цього корисного механізму.

Матеріали для виготовлення культиватора:

• Металевий лист товщиною 5 мм;
• Сталева смуга шириною 20 мм, товщиною 4 мм;
• Сталева смуга шириною 45 мм, товщиною 10 мм;
• Пруток діаметром 10 мм;
• Квадратний профіль шириною 50 мм;
• Куточок шириною 50 мм;
• Металева труба діаметром 25 мм;
• Стрижень діаметром 20 мм;
• Болти, гайки.

Інструменти і пристосування:

• Газовий різак;
• Зварювальний апарат;
• Рулетка, циркуль, чертілка;
• наждак;
• УШМ (болгарка) з дисками.

На металевому листі креслять чотири кола діаметром 300, 200, 100 і 26 мм. Далі газовим різаком за цими колами вирізують три кільця, нерівності кілець обробляють на наждаку.

З прутка нарізають штирі довжиною 100 мм, один кінець кожного штиря заточують під кутом 45 градусів. Штирі рівномірно розподіляють по колу диска і приварюють до зовнішнього ребру. На велике кільце приварюють 14 штирів, на середнє – 10, на маленьке – 6.

Із сталевої штаби шириною 20 мм нарізають 12 планок довжиною 90 мм. Використовуючи 8 планок, приварюють велике кільце до середнього на відстані 75 мм, використовуючи 4 планки, приварюють середнє кільце до маленького на відстані 75 мм. Планки приварюють, рівномірно розподіляючи по колу кільця.

Всередину маленького кільця перпендикулярно вставляють і приварюють відрізок труби діаметром 25 мм довжиною 170 мм.

Аналогічним способом роблять ще одну рихлящімі фрезу.

З куточка варять трапецію, шириною в нижній частині 60 мм, у верхній частині 40 мм, до бічних сторонах трапеції приварюють стрижні, на які надягають рихлящіе фрези. Перед надяганням фрези на стрижень, його рясно мастять литолом. З кінця стрижень фіксує фрезу болтовим з'єднанням. У центрі трапеції перпендикулярно основи приварюють дві металеві пластини, між якими буде фіксуватися стійка культиватора.

Вертикальну стійку вирізають зі смуги шириною 45 мм, товщиною 10 мм, довжиною 500 мм, вкладають між металевими пластинами трапеції і фіксують болтом. На протилежному кінці стійки з кроком в 50 мм свердлять регулювальні отвори діаметром 10 мм.

Аналогічним способом роблять ще дві двосторонні фрези культиватора.

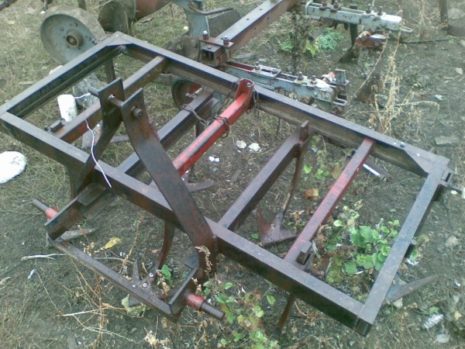

З квадратного профілю варять Ш-подібну раму культиватора, до середини якого приварюють причіпний пристрій для трактора, а на кінцях рами роблять прорізи. У прорізи вставляють і фіксують шплінтовим з'єднанням вертикальну стійку фрези. Підняттям і опускання вертикальної стійки регулюється глибина розпушування грунту.

Конструкцію, фарбують нітрофарбою.

Розпушування міжрядь картоплі мотоблоком

Через два тижні після висадки картоплі в грунт проводять розпушування міжрядь, поєднане з першим підгортанням. Для використання в цьому процесі мотоблока картопляні ряди роблять максимально можливої ​​довжини, відстань між рядами роблять 65-70 сантиметрів, по краях рядів залишають місце для розвороту апарату.

Для кращого зчеплення мотоблока з грунтом звичайні колеса заміняють металевими з потужними грунтозацепами, а так само навішують обважнювачі масою в 70-100 кілограм. Для розпушування використовують або дискові насадки, або плуг-підгортальник.

При розпушуванні дисковими насадками перед початком роботи налаштовують відстань між дисками, а так же кут їх повороту. Залежно від сорту картоплі і висоти рослин відстань між дисками виставляють рівним 40-70 см. Кут повороту підбирається по щільності ґрунту і виставляється однаковим для обох дисків.

При розпушуванні міжрядь окучником на мотоблок навішується універсальна зчіпка, на яку встановлюють від одного до трьох плугів-окучников. Регулює процес проводиться універсальної зчіпкою нахилом підгортальника щодо грунту або підняттям і опусканням самого підгортальника в кріпленні стійки.

Промисловість випускає безліч варіантів культиваторів для міжрядної обробки ґрунту, від самих маленьких, призначених для обробки декількох соток картоплі, до великих, призначених для роботи на величезних полях. Кожен може вибрати техніку на свою потребу, смак і гаманець.

Іван, 38 років

Ми початківці фермери з невеликою ділянкою землі. Прийшли в фірму купувати навісне для обробки грунту – культиватор коштує кілька десятків тисяч рублів. У пункті Вторчермета купили профіль, куточки і листове залізо, пруток і смуга знайшлася будинку. За три дні зварили за кресленнями розпушувач для Т 25, по грошах вийшло сущі копійки. На поле приїхали, виставили заглиблення фрез, ширину міжрядь – працює апарат! І грунт як пух стає, і бур'яни з корінням вириваються! Зручно!

Микола, 27 років

Картоплі у нас половина гектара. Всю польову роботу ведемо мотоблоком – по весні робимо рівні борозни, закладаємо в них картопля. Потім дисковими фрезами формуємо гребінь, закопуючи бульби. Через двадцять днів проходимо окучником по міжряддях – підгортаємо картопля. І міжряддя чистяться від бур'янів, і грунт пухка і картопля підгортати. За осені викопуємо картоплекопач так само мотоблоком. Все робиться швидко і з мінімальними затратами! А вже, яка грунт після культивації фрезами і окучником – розсипчаста, м'яка!
