Мансардний дах: схема монтажу і інструкція зведення

Мансардний дах своїми руками: Пристрій і технологія зведення

Мансардним називають дах, під якою оснащені житлові кімнати. За формою мансардний дах може бути різною, але найчастіше мансарду облаштовують під двосхилим дахом. Найбільш раціональним рішенням, що дозволяє отримати максимальну корисну площу житлової мансарди, є мансардний дах з ламаною лінією ската.Мансардний дах своїми рукамиЕтапи будівництва мансардного даху своїми руками багато в чому схожі на зведення звичайної двосхилим даху, так само як і назви елементів, з яких складається каркас. До них відносяться:

• Мауерлат – опорний брус, передає навантаження від крокв стін будівлі;
• Балки перекриття – дошки, що утворюють підлогу мансарди і стеля нижнього поверху;
• Стійки – вертикальні опори, які підтримують кроквяну систему;
• Прогони – горизонтальні опори для крокв;
• Ригеля – поперечні горизонтальні елементи, що стягують скати даху між собою, інакше їх називають затягування;
• Крокви – дошки, що утворюють основний контур даху;
• Підвіска – підвісна стійка, що підтримує затяжки і перерозподіляє навантаження між кроквами;
• Решетування – дошки або листи фанери, призначені для укладання поверх них покрівельного покриття і передають навантаження на кроквяну систему;
• Кобили – дошки, що закріплюються уздовж осі в нижній частині крокв і призначені для освіти схилу даху.

Каркас для мансардного дахуПеретин елементів покрівлі визначається за допомогою розрахунку, в статті наведені найбільш часто використовувані в приватному будівництві матеріали.

Пристрій ламаної мансардного даху і її відмінності

Як вже говорилося, дах з ламаними скатами дещо відрізняється від простої двосхилим даху. Різниця полягає в формі протилежних скатів: вони являють собою не пряму лінію, а складаються з двох з'єднаних під тупим кутом скатів. Дах може бути як симетричною, так і мати різну форму протилежних скатів – це залежить від проекту.Завдяки ламаній формі відчутно збільшується корисний огляду на наявний обсяг мансардного приміщення.Нижню частину крокв зазвичай встановлюють під кутом близько 60 градусів до горизонту, а опорні стійки, які підтримують ці крокви, грають роль каркаса внутрішніх стін.Верхня частина крокв найчастіше встановлюється під невеликим кутом, від 15 до 45 градусів – це дозволяє заощадити матеріали, але зберегти функціональність даху і її стійкість до снігових навантажень.Пристрій мансардного дахуКроквяна система для мансардного дахуВертикальні стійки, які спираються на балки перекриттів, прогони і з'єднують їх затягування утворюють паралелепіпед, що обмежує внутрішні розміри мансарди. Для додання конструкції додаткової жорсткості встановлюють підкоси між балками перекриттів і нижніми кроквами.Після установки верхніх крокв для зміцнення ферми і усунення провисання ригелів встановлюють підвісні опори – бабки. Для додаткового зміцнення нижніх крокв їх стягують зі стійками за допомогою сутичок.Кріплення елементів виробляють за допомогою цвяхів і болтів або шпильок.

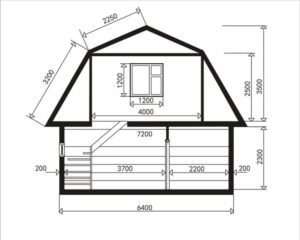

Розрахунок розмірів мансардного даху

Головною умовою комфортного пристрої мансарди є висота стель – вона не повинна бути нижче 2,5 метрів. Для забезпечення такої висоти приміщення лінія зламу мансардного даху має знаходитися на висоті не менше 2,8 метрів з урахуванням товщини шару утеплювача і внутрішньої обшивки мансарди, а також товщини чистових підлог.Перед тим як приступити до купівлі матеріалів і будівництва даху, необхідно накреслити докладний креслення, на якому будуть вказані габаритні розміри будинку, лінія скатів і висота мансарди.Креслення – розміри мансардного даху

Встановлюють мауерлат по периметру будинку.У дерев'яних будівлях мауерлатом служить верхній брус або колоду. У кам'яних – цегельних або блокових – будівлях брус мауерлата кріплять на шпильки або анкера, закріплені в стінах під час кладки на відстані не більше 2 метрів. Вирівнюють мауерлат по внутрішній площині стіни, що залишилася зовні стіну пізніше закладають декоративної кладкою. Брус мауерлата з сухої деревини хвойних порід зазвичай має перетин 100 або 150 мм. Відпилюють брус потрібної довжини, випрямляють при необхідності анкерні шпильки і кладуть брус поверх них. Злегка простукуючи молотком. На брусі залишаються вм'ятини від шпильок, по ним висвердлюють отвір необхідного діаметра. Розмічати брус можна і за допомогою рулетки, але ймовірність помилки в цьому випадку вище. На стіну укладають рулонну гідроізоляцію, можна використовувати звичайний руберойд у два шари. Мауерлат надягають на шпильки і затягують гайки.

Установка мауерлата на цегляну стіну за допомогою дерев'яних пробок

Для балок перекриття зазвичай використовують хвойний брус перерізом 100х200 мм. Балки перекриттів кладуть або поверх мауерлата з виходом за площину стін на 0,3-0,5 метра, або в спеціально призначені для цього кишені в кладке.В першому випадку балки закріплюють за допомогою куточків і саморезов. Щоб перекриття вийшли рівними, балки кладуть в суворій послідовності: спочатку крайні за рівнем, потім, натягнувши шнурку, по ним вирівнюють проміжні. Крок балок перекриття зазвичай становить від 50 до 100 см, але найбільш зручним є крок в 60 см, що дозволяє укладати плити утеплювача без підрізування. Для вирівнювання висоти балок їх підтесував або використовують підкладки з доскі.Еслі балки укладають в спеціальні кишені в кладці, їх кінці обов'язково обробляють обмазувальної гідроізоляцією і обгортають руберойдом. Вирівнюють їх аналогічним чином.

На крайні балки перекриттів встановлюють стійки. Крайні стійки виконують з бруса 100х150 мм, висота і лінія установки стійок визначається за заздалегідь підготовленим кресленням. Стійки вирівнюють з використанням рівня і схилу і тимчасово закріплюють укосинами в перпендикулярних напрямках – уздовж і поперек осі даху. Це дозволить встановити стійки без відхилень в будь-яку сторону. Укосіни роблять з будь-якої дошки і прибивають на гвозді.Между крайніми стоками натягують шнурку і виставляють по ній інші стійки з кроком, рівним кроку балок перекриттів, тобто на кожну балку. Всі стійки закріплюють аналогічно крайнім. У вас повинні вийти два ряди стійок однакової висоти, що йдуть паралельно один одному.Пристрій мансардного даху

На стійки укладають і закріплюють прогони з дошки 50х150 мм, закріплюють прогони на цвяхи 150 мм і на куточки за допомогою саморізів. На прогони кладуть ригеля з дошки 50х200 мм вузькою стороною вниз – це збільшить їх жорсткість. Так як при експлуатації на ригеля не буде чинитися навантаження, такого перетину дошки цілком достатньо, проте, щоб виключити їх прогин і збільшити надійність в процесі монтажу, при установці ригелів під них ставлять тимчасові опори з дошки не тонше 25 мм. Зверху ригеля скріплюють однією або двома дошками – також тимчасово, до установки крокв. При цьому дошки потрібно розташовувати не посередині затяжки – там вони будуть заважати подальшому монтажу, а відступивши близько 30 см.После установки стійок, прогонів і ригелів у вас виходить жорстка конструкція, що обмежує внутрішні приміщення мансарди. Для збільшення її міцності згодом її закріплюють підкосами і сутичками.

Встановлюють нижні крокви з дошки 50х150 мм. Спочатку виконують шаблон з дошки 25х150 мм – вона легше і швидше обробляється. Дошку необхідної довжини прикладають до верхнього прогону, малюють форму запила прямо на дошці і випилюють його. Прикладають шаблон до прогону в місцях установки крокв, і якщо він всюди співпаде, то верхню частину всіх крокв можна виконувати за шаблоном. Нижню частину, що спирається на мауерлат поруч з балками перекриття, кожен раз вирізають по месту.Крепят крокви за допомогою куточків і саморезов і на цвяхи.Приклад кріплення крокв

Для виконання верхніх крокв необхідно розмітити центр даху.Зробити це можна за допомогою тимчасової стійки, прибитої до мауерлату і крайньої затягуванні з торця даху так, щоб один край дошки проходив по центральній лінії даху. З цього краю і вирівнюють крокви. Далі готують шаблон з дошки 25х150 мм, прикладаючи його в краю встановленої дошки на потрібному рівні і до прогону, на який спираються нижні крокви. Розмічають верхній і нижній запили і випилюють шаблон. Прикладають його по черзі до обох сторін даху, перевіряючи, наскільки точно розмічений її центр. Якщо ряди стійок виконані паралельно, то проблем з установкою верхніх крокв бути не повинно – всі вони будуть мати однаковий розмір.

За шаблоном виконують необхідну кількість крокв. Крокви встановлюють на прогони і з'єднують у верхній частині за допомогою накладних металевих пластин або обрізків дошки на саморізи. У прогін крокви наголошують на запили і закріплюють на куточки. Щоб крокви стояли прямо, їх закріплюють за допомогою підкосів, встановлених нижнім кінцем на затягування. Так ставлять все крокви. Кріплять підвісні стійки – відрізки дошки 25х150 мм. Верхній край дошки закріплюють в місці з'єднання крокв, нижній – до затягуванні.

Ставлять підкоси під нижні крокви з дошки 50х150 мм, наголошуючи їх нижнім косим зрізом в балку перекриття і закріплюючи на куточки, а верхній край кріплять збоку до крокви, прибивають на один-два цвяха, після чого свердлять наскрізний отвір і закріплюють на болт або шпильку . Після установки нижніх подкосов прибирають все тимчасові підпори і стійки.

Зашивають фронтони, залишаючи дверні та віконні прорізи. Якщо балки перекриттів покладені в кишені стін, на нижні крокви кріплять кобилки – дошки, що продовжують лінію крокв і утворюють звис даху. При укладанні перекриттів поверх мауерлата балки і так виступають на необхідну відстань, і в кобилка необхідності немає.

Кріплять обрешітку, що відповідає типу покрівельного покриття – суцільну або розріджену. На обрешітку кладуть гідроізоляції і приступають до монтажу покрівельного покриття, наприклад, профнастилу.

Решетування для мансардного дахуЛамана мансардний дах зазвичай не потребує утеплення – утеплюють лише стіни і стеля мансарди.Повітряний простір, утворене під кроквами, забезпечує гарне провітрювання горища, зменшує нагрів приміщень мансарди влітку і забезпечує додаткову теплоізоляцію взимку.Тому при зашивці фронтонів важливо залишити вентиляційні віконця у верхній частині даху, над перекриттями мансардного поверху.

Мансардний дах своїми руками – креслення, інструкції, поради

Розберемося в тому, що саме ми називаємо мансардою сьогодні. Згідно будівельним правилам, що діють в наш час, мова йде про приміщення на горищі, частина фасаду якого утворюється поверхнею даху.Причому, якщо розглядати лінію перетину стін фасаду будівлі і поверхні даху, то її висота над рівнем підлоги повинна не перевищувати півтора метрів.

Особливість мансардного даху

Для їх проектування існує широкий спектр можливих рішень. При цьому потрібно пам'ятати, що однією з основних особливостей мансарди є те, що є дві ділянки ската даху. Один з них є більш пологим, інший – з більш сильним нахилом.Крім цього, бажано, щоб висота вертикальної частини стіни була більше одного метра. Це дасть можливість відчувати себе в такому приміщенні набагато більш комфортно, ніж в протилежному випадку.

проектування

Розглянемо види кроквяних систем для мансардних приміщень. Тут ми розповімо про основні типи таких приміщень в залежності від їх будови.

односхила

Тут мова йде про плоску похилій поверхні. Однак, нахил в цьому випадку зазвичай буває відносно невеликим. Проектувати таку мансарду набагато легше, ніж для інших типів, але і корисного простору в такому приміщенні буде відносно небагато.

двосхилий

Такого роду рішень існує чимало. Розповімо про деякі з них. Це також один з найпростіших варіантів. Виглядає він у такий спосіб.Як ми тут бачимо, при проектуванні мансарди цілісність даху нічим не порушена. Це дозволяє знизити ціну облаштування такого приміщення.Але зворотний бік такого варіанту полягає в тому, що величина самої мансарди в даному випадку є мінімальною за порівняння з іншими архітектурно-проектними рішеннями.

ламана двухскатная

Розглянемо схожий варіант. Однак зазначимо, що він дозволяє збільшити величину мансарди. Він розрахований на іншу різновид влаштування даху.Його основний недолік той же, що і в попередньому випадку. Тут для приміщення відводиться дуже мало місця. Що, однак, окупається простотою проектування такого роду мансард.

Мансардний з виносними консолями

Тут ми розглянемо більш складну геометрію.Ми бачимо, що проектування такого типу мансарди представляє певні складності. При цьому приміщення має набагато більший обсяг, ніж в попередніх випадках. Є вертикальна зовнішня стіна, що дає можливість зробити в мансарді якісні вікна.Важливий аспект такого рішення полягає в тому, що тут є можливість висунути вертикальну стіну мансарди за межі фасаду будинку. Це дає хорошу можливість для збільшення площі приміщення. Відзначимо, що тут мова йде про однорівневої мансарді.

дворівнева мансарда

Тут ми говоримо про значно більш складному варіанті. Дворівневе приміщення з декількома кімнатами також може бути одним з варіантів мансарди.Однак проектування такої мансарди є непростим завданням, хоча і може надати додаткову гнучкість і ефективність при використанні доступного простору.

форми дахів

У цьому розділі ми розглянемо основні типи. До найбільш простим типам можна віднести односхилий або двосхилий.Більш складним варіантом є використання ламаного типу. При використанні такої її різновиду внутрішній простір, який можна використовувати для мансардного приміщення, істотно збільшується. Такий варіант є різновидом двосхилого даху.Більш складними варіантами є ті, які виконані у вигляді купола, піраміди або конуса.Існує ще чотирьохскатний, яка ще називається вальмовой. Фактично тут мова йде про двосхилим даху, доповненої ще двома скатами, які розташовані спереду і ззаду.Також не можна не згадати про багатощипцевих дахах. Тут мається на увазі поєднання двох або кількох двосхилих, які розташовані перпендикулярно один одному.На наступному малюнку наочно продемонстровані деякі їх типи.Як ми тут можемо побачити, одні конструкції дають можливість для більш простого проектування мансарди, ніж інші.

Ламана мансардний дах

Різновидів мансард існує не так вже й мало. Однак, деякі варіанти є досить рідкісними. Один з найбільш поширених – це ламана мансардні. Що саме ми маємо на увазі, коли говоримо про це?По суті, мова йде про звичайну двосхилим даху. Її відмінність лише в тому, що в даному варіанті кожен скат розбитий на дві ділянки (це найпоширеніший варіант, але таких ділянок може бути і більше двох), які мають різний нахил. Та частина, яка знаходиться в центрі, менше нахилена, а по краях – більше. Пояснимо сказане малюнком.Тепер перейдемо до того, як вона влаштована. Розглянемо ще один малюнок.На цій схемі показано розташування крокв, які складають каркас. Коротко розповімо про ніх.Балкі перекриття. Це частина, на якій змонтована вся конструкція даху. З одного боку – це частина стелі верхнього поверху будівлі.З іншого боку, на цих балках монтуються інші елементи конструкції:

• Стійки – вертикально розташовані елементи, які служать опорою.
• Прогони розташовані уздовж мансарди.
• Похилі крокви – це похила основа для настилу.
• Поперечні балки служать для мансардних перекриттів.

Тут були перераховані основні елементи конструкції. Покажемо ще одну схему.Тут показані ще кілька важливих елементів кроквяної системи:

• Мауерлат. Це поздовжньо розташовані балки, які служать основною опорою для наслонних крокв.
• Висячі крокви. Вони розташовані у верхній секції даху.
• Затягування служить для збільшення міцності всієї конструкції.
• Підкоси є додаткової опорою для наслонних стропил.

Вентильовані і не вентильовані даху

Кроквяна система – це основа, але це далеко не все. Сама дах має досить складний пристрій. Адже вона повинна захищати будинок від дощу, холоду і спеки. Крім цього, всередині будинку утворюється водяний конденсат, який може не тільки створити значний дискомфорт для мешканців, але і пошкодити шар теплоізоляції. Тому вона має досить складний пристрій.Пояснимо цю схему. Зазвичай утеплювальний шар розташовують між похилими кроквами. Під ним безпосередньо у своєму розпорядженні пароізоляцію. Над матеріалом утеплювача шаром розташовують гідроізоляцію. Під нею залишають тонкий повітряний шар, який служить для вентиляції.На наслонние крокви зверху прибивають контробрешетування (рейки, які розташовані вздовж крокв). А на них – обрешітку (рейки, розташовані перпендикулярно кроквах). Зверху встановлюється дахове покриття.Це приклад пристрою такого даху, у якій вентиляція передбачена.До цього типу належить більшість. У місцевостях, де переважає теплий і сухий клімат, може бути поставлена ​​дах, в якій такого роду вентиляція не передбачена.

Деякі проекти мансардних дахів

Розповімо, як можуть виглядати мансардні дахи в найбільш поширених випадках.Тут наведена конструкція для двосхилим мансардного даху. Ось ще одна схема, яка відповідає двосхилим ламаної.Якщо вона чотирьохскатний, то це дозволяє відвести для мансарди більше вільного простору. Ось принципова схема кроквяної системи для них.На наведеній схемі показана кроквяна система, яка може бути застосована при проектуванні. Далі покажемо ще один приклад чотирьохскатним (вальмовой) даху.

Технологія будівництва мансардного даху своїми руками

Якщо у нас є плани побудувати мансарду, то можливі, в принципі, два основні шляхи:

• Зробити самому.
• Звернутися до фахівців.

Кожен зі згаданих варіантів має свої переваги і недоліки. Якщо виконати всі необхідні роботи своїми руками, то це буде коштувати набагато дешевше. Але для цього доведеться добре попрацювати і потрібно буде зробити роботу на якісному, досить професійному рівні.Якщо ж звернутися до фахівців, то робота, хоча і буде виконана якісно, ​​але і коштувати буде набагато дорожче.Якщо все ж вирішили взятися за цю справу самостійно, то спочатку потрібно підготувати необхідні матеріали та інструменти.Створення буде проходити в два основних етапи:

• створення каркаса,
• облаштування покрівлі.

Щоб проведення робіт будуть потрібні різні матеріали:

• Дерев'яний брус різного перетину.
• Дошки товщиною 3-4 см і шириною 15 см.
• Покрівельний матеріал (шифер).
• Утеплювач.
• Пароізоляція.
• Гідроізоляція.
• Цвяхи на 80 мм.

Будуть потрібні також інструменти для роботи:

• Гострий ніж.
• Молоток.
• Сокиру.
• Будівельний степлер зі скобами.
• Схил.
• Рулетка.
• Ножівка.

Оскільки мансардний дах є досить складною конструкцією, то потрібно спочатку скласти її схему і провести розрахунок частин.Розглянемо ситуацію для двосхилим ламаної мансардного даху. Розповімо про те, які розрахунки і як потрібно буде зробити.Перш за все важливо визначитися з покрівельним матеріалом.Його треба вибирати виходячи з конкретних особливостей ситуації. Зокрема, звернемо увагу на дві різних сторони питання. Рівень теплоізоляції і гідрозахисту в мансарді істотно нижче, ніж в будинку.Це обумовлює необхідність дуже уважного ставлення при підборі матеріалів для будівництва даху. Інша особливість полягає в тому, що важливо користуватися більш легкими матеріалами як для даху, так і для внутрішньої обробки створюваної мансарди.Оскільки кожен скат розбитий на дві ділянки, то важливо визначитися з кутом нахилу більше крутого ділянки. При цьому потрібно пам'ятати, що якщо він менше 15 градусів, то це пред'являє особливі вимоги до покрівельного матеріалу.Якщо ж мова йде про ухил більшому, ніж 45 градусів, то для покрівлі може бути використаний практично будь-який матеріал.Для того, щоб визначити вагу, потрібно визначити перш за все її площа. Для цього її поверхню розділяється на більш прості геометричні фігури і їх площа складається.При визначенні ваги враховуються:

• вага крокв і балок,
• вага утеплювача,
• вага гідроізоляції,
• вага покрівлі.

Спочатку визначається вага на одиницю площі, і потім множиться на її величину.При розрахунку ваги не забуваємо про можливе вазі нанесеного снігу і враховуємо його величину. Також потрібно враховувати додатковий вплив вітру.Сумарне навантаження знаходиться шляхом ділення всієї навантаження на площу даху. На основі отриманого числа і досить складних обчислень за спеціальними таблицями визначаються необхідні параметри кроквяної системи і, зокрема, величина кроквяної кроку і рекомендований ухил даху.

Проведення робіт

Установка кроквяної системи

Перед проведенням таких робіт необхідно підготувати деревину. Її потрібно добре висушити, а також обробити спеціальним антисептичним і вогнезахисним складом.На першому етапі потрібно встановити мауерлат.Його укладають на шар гідроізоляції. Наступним кроком буде кріплення конькового бруса.Після цього встановлюються наслонние крокви. Для зручності місця їх кріплення можна позначати на мауерлат. Зазвичай крок установки крокв становить 70 см. Крокви прийнято надрізати для того, щоб зміцнити з'єднання з мауерлат.Верхні краї крокв також обрізаються під кутом. Там встановлюють затяжки.Потім на крокви ставиться обрешетка і встановлюється пароізоляційна плівка.

установка утеплення

Кроквяна система – ця основа для даху, але потрібно встановити утеплювач і гідроізоляцію.Перш за все потрібно визначитися з вибором матеріалу для утеплювача. Поширені кілька варіантів:

• Скловата. Це дешевий і ефективний матеріал, але при її укладанні утворюється шкідливий для здоров'я пил. При використанні цей матеріал безпечний, довговічний і ефективний.
• Плита ДВП. Володіє хорошою теплоізоляцією і звукоізоляцією. Для житлових будинків зазвичай не застосовується.
• Пінопласт – ефективний матеріал, важить трохи. Однак, токсичний і пожежонебезпечних.
• Пінополістирол за своїми характеристиками схожий з пінопластом, але не володіє його недоліками.
• Мінеральна вата. В останні роки є найбільш поширеним матеріалом, який використовується для утеплення. Ефективна в використанні, майже не має недоліків.

Зверху крокв укладаємо гідроізоляційну плівку, яку потрібно ретельно закріпити. Знизу вставляємо блоки мінеральної вати і закріплюємо їх пароізоляційній мембраною, прикріплюючи її знизу до крокв.При цьому листи мінеральної вати потрібно нарізати на кілька сантиметрів ширше, ніж зазори між кроквами. Це потрібно для того, щоб виключити утворення щілин в теплоізоляції.

Особливості стропильних систем мансардних дахів

Каркас будується з тією метою, щоб забезпечити, що він витримає весь вага мансардного даху разом з так званим «покрівельним пирогом».З іншого боку, він повинен бути максимально легким для того, щоб знизити навантаження.Зазвичай для таких робіт використовується деревина хвойних дерев. Це пов'язано з тим, що така деревина з більшою легкістю здатна піддаватися обробці.Перед використанням дерев'яні деталі повинні пройти антисептичну і протипожежну обробку.Сучасні технології та якісні будівельні матеріали дозволяють самостійно побудувати якісну мансардний дах. Однак, при цьому потрібно провести грамотне проектування і розрахунок необхідних параметрів.Особливу увагу потрібно звернути на якість і надійність будується кроквяної системи.

Кроквяна система мансардного даху, пристрій і розрахунок

Останнім часом спостерігається повернення до застосування різних архітектурних елементів, які були незаслужено забуті в епоху індустріального будівництва.Знову можна зустріти еркери, мезоніни, мансарди, які роблять екстер'єр будинку більш цікавим, і при порівняно невеликих витратах дозволяють збільшити внутрішній простір.Наприклад, кроквяна система мансардного даху 8х10 збільшить витрати приблизно на 4500 доларів, при цьому дозволить додати до площі будинку 60-65 м2 корисної площі.

Види стропильних систем мансардного даху

На практиці застосовується кілька видів стропильних систем для мансарди. Їх класифікують за типом і формою даху: двох-, трьох- і чотирьохскатні, вальмовиє і полувальмовиє, ламані. Найбільш простий варіант – це двухскатная кроквяна система мансарди.Її перевага – проста і надійна конструкція, здатна витримувати великі навантаження. При цьому є й недоліки – проста форма не дозволяє створити цікавий дизайн, що, втім, компенсується додаванням декоративних елементів.Більш істотний інший недолік – обмежене внутрішній простір, яке істотно менше, ніж у випадку з ламаним дахом.Ідея Позбутися від нестачі площі можна, побудувавши полумансарду – тобто, приміщення з бічними стінами 1,5-1,8 метрів у висоту. Це дозволить збільшити внутрішній об'єм при збереженні переваг конструкції двосхилим даху.Найцікавішою з архітектурної точки зору є кроквяна система ламаної мансардного даху. Вона дозволяє проявити фантазію, зрозуміло, за умови дотримання будівельних норм і, перш за все, міцності.Така конструкція може мати правильну і асиметричну форму. Конфігурація вибирається виходячи з особливостей будинку і планування внутрішнього простору мансарди.У деяких випадках кроквяна система мансардного даху дозволяє створити досить цікаве внутрішній простір, особливо якщо є можливість спланувати друге світло або антресолі.Важливо максимально повно і ефективно використовувати обсяг – це непроста, але дуже цікава задача, яка дозволяє при порівняно невеликих витратах збільшити корисну площу і зробити будинок більш комфортним.Рада Оскільки в місцях примикання підлоги мансарди до даху простір обмежений, тут доцільно організовувати місця зберігання, встановлювати меблі, прокладати інженерні комунікації.Місця біля стін мансарди найкраще використовувати для установки зручних шафок, полиць і вбудованих меблів

Елементи і вузли кроквяних систем мансардного даху

Кроквяна система – це основа даху, її скелет, на який монтують покрівельний пиріг і внутрішню обшивку мансарди. Нерідко її використовують в якості основи при прокладанні інженерних систем і комунікацій.У свою чергу кроквяна система мансардного даху складається з складових вузлів і елементів, сукупність і взаємне розташування яких забезпечує передачу вітрових і снігових навантажень з покрівлі на несучі стіни будівлі:

• крокви (висячі і наслонние);
• мауерлат;
• прогони (коньковие і бічні);
• сполучні елементи (підкоси, розпірки, діагональні зв'язку).

Навантаження, які діють на кроквяні конструкції мансардних дахів, досить великі і в середньому становить 200 кг / м2.Втім, в кожному конкретному випадку це визначається, виходячи з особливостей конструкції покрівлі, а так само наявних в даному районі вітрових і снігових навантажень.У будь-якому випадку, крокви повинні гарантовано витримувати ці навантаження і мати необхідний запас міцності, здатний протистояти дуже сильному вітрі або рясного снігопаду.При розрахунку навантаження на кроквяну систему дуже важливо враховувати можливу кількість опадів і силу вітруПараметри і основні вузли кроквяної системи мансардного даху визначаються розрахунками. Розрахунки дозволяють визначити довжину, профіль і перетин кожного елемента конструкції і особливості сполучення деталей між собою.Від міцності з'єднання вузлів кроквяної системи мансардного даху в значній мірі залежить міцність всієї конструкції. Найбільш поширені типи з'єднань: шпунтовані, шурупні, болтове і зварне.Вибір типу з'єднання залежить від розрахункових навантажень, використовуваного матеріалу і особливостей конструкції.

Розрахунок і креслення кроквяної системи мансардного даху

Вибравши тип, і визначивши дизайн мансарди, необхідно виконати розрахунок кроквяної системи мансардного даху. При цьому треба враховувати, що крокви не тільки забезпечують міцність і надійність покрівлі, але і формпіруют внутрішній простір мансарди.Допускається, що частина площі буде мати невелику висоту стелі. Там, як правило, мають у своєму розпорядженні меблі, або використовують для організації місць зберігання.Не дивлячись на деякі обмеження, внутрішній простір має бути досить просторим і не викликати дискомфорту.Кроквяну систему можна розрахувати так, щоб внутрішній простір мансарди було просторим і комфортнимПерший етап проектування – вибір схеми кроквяної системи мансардного даху. У схемі визначається тип і розташування елементів кроквяної системи. Зокрема, визначається тип крокв: наслонние або висячі.Відмінність між цими елементами в наступному: наслонние крокви на мансардному поверсі спираються на бічні стіни або інші опори. Висячі крокви утворюють єдину, жорстко пов'язану між собою конструкцію.Залежно від ширини прольоту, схема кроквяної системи мансардного даху може бути посилена додатковими зв'язками.На схемі показані основні елементи і частини кроквяної системи мансардного даху і їх взаємне розташуванняДалі необхідно виконати розрахунки, в яких враховують вітрові та снігові навантаження, які будуть діяти на покрівлю. Від цих параметрів залежить матеріал, перетин і відстань між кроквами мансардного даху.Рекомендується застосовувати так званий «запас міцності». Це означає, що отриманий результат необхідно помножити на коефіцієнт, тим самим гарантуючи підвищену надійність кроквяної системи мансарди.З урахуванням особливостей експлуатації величина цього коефіцієнта приймається від 1,5 до 3.Важливо При проведенні розрахунків необхідно враховувати вагу покрівельної системи. Зокрема, при використанні керамічної черепиці перетин бруса для крокв повинно бути не менше 70х150 мм, при кроці, рівному 0,5 м.Досить часто кроквяна система мансардного даху створюється з дерев'яних конструкцій.Рекомендується вибирати деревину, що володіє високою міцністю і при цьому мінімально піддану гниття. Оптимальним варіантом можна вважати модрину, втім, можливо використання і більш дешевої деревини з достатньою міцністю. У цьому випадку необхідна більш ретельна обробка антисептичними складами.Бажано, щоб ці склади мали і вогнезахисні компоненти.Крокви мансардного даху необхідно обробити спеціальним антисептиком, що перешкоджає гниттю деревиниОднак не завжди можливо застосувати дерево для виготовлення крокв. При великих навантаженнях потрібно застосування бруса з великим профілем перетину, або істотне зменшення відстані між елементами.Це призводить до значного обважнення всієї конструкції мансардного даху і, як наслідок, до необхідності збільшення несучої здатності стін мансарди.У цьому випадку нерідко використовують металеві крокви мансардних дахів.Результати розрахунків відображаються в кресленнях, де вказуються всі проектні рішення, прийняті для даної кроквяної системи мансарди. Якщо робота виконується самостійно, то допускається замість докладного креслення розробити спрощений ескіз кроквяної системи мансардного даху. При цьому ескіз повинен мати всі відомості і параметри, необхідні для побудови та встановлення крокв.Приклад схематичного креслення мансардного кроквяної системи з зазначенням основних параметрів і відстаней

Пристрій кроквяної системи мансарди на прикладі двосхилим даху

Пристрій кроквяної системи мансардного даху залежить від типу покрівлі, обраного для проекту будинку.Найбільш простий, і в той же час надійної і ефективної можна вважати класичну двосхилий дах.Звичайно, вона виглядає просто, в порівнянні зі складними, ламаними покрівлями, але в той же час містить багато основні елементи і частини, характерні для всіх типів стропильних систем мансардного даху.Кроквяна система двосхилим мансардного даху складається з декількох основних частин і елементів. У загальному випадку це:

• Лінійні частини і елементи – балки, колони, стрижневі системи;
• Площинні частини і елементи – плити, панелі, настили;
• Просторові частини і елементи – оболонки, зведення, об'ємні елементи.

На практиці використовуються в повному обсязі частини і елементи кроквяної системи мансардного даху. Зокрема, для двосхилим покрівлі використовують кроквяні ноги, ригелі, зв'язку, підкоси і розпірки. Їх розміри і взаємне розташування визначається при проектуванні. У зборі всі ці елементи утворюють ферму кроквяної системи мансардного даху.Шість прикладів пристрою кроквяної ферми з зазначенням висоти коника і розташування кроквФерма є найважливішою частиною кроквяної системи мансардного даху. Кількість ферм залежить від довжини фасаду і обраного кроку установки.Тип ферми і крок установки – взаємопов'язані величини, чим складніше і міцніше просторова конструкція елемента, тим більший крок можна застосовувати при установці.У свою чергу важливим елементом ферми є крокви для мансарди, або, як їх ще називають, кроквяні ноги.Кроквяні ноги – найважливіший елемент ферми, від відстані між якими залежить стійкість дахуДосить докладно розповідає про кроквяної системі мансардного даху відео, прикладена до статті. З нього ви дізнаєтеся про всі тонкощі пристрою кроквяної системи та виконання монтажних робіт.Розглянуто варіанти покрівельних систем від простої двосхилим до більш складної – ламаної.Дотримуючись вказівок і рекомендацій, які є в відео інструкції, навіть початківець майстер здатний розібратися в особливості цієї роботи і виконати її самостійно.

Монтаж кроквяної системи даху мансарди

Роботи по установці крокв мансардного даху ще називають стропіловкой. Це сукупність робіт по розмітці і установці крокв. При цьому також виконуються роботи по виведенню горизонталі коника і торцовке фронтону. Виконати стропіловку можна і своїми руками. Хорошим посібником для цього може стати відео інструкція, розташована нижче.Монтаж кроквяної системи мансардного даху має чимало особливостей, багато з яких невідомі початківцям майстрам.Установку каркаса необхідно проводити на гідро- і теплоізоляційний матеріал.Це збільшує термін експлуатації і зменшує теплові втрати. Ще одна поширена помилка – покриття елементів захисними складами після їх установки.Обробку антисептиком необхідно виконувати до початку монтажу, тоді вся поверхня виявиться обробленої, і крокви прослужать довше.Майстру на замітку Деревина для стропильних робіт повинна бути попередньо висушена, її оптимальна вологість становить приблизно 18%.Якості кріплення кроквяної системи мансардного даху необхідно приділити особливу увагу.Можна правильно виконати проект мансарди, придбати якісні матеріали та професійний інструмент, але якщо з'єднання деталей кроквяної системи виконано неякісно, ​​то через деякий час буде потрібно капітальний ремонт.Вибір кріплення – окремий розділ проекту, в якому визначається довжина і діаметр метизів.Для збірки крокв мансардного даху необхідно використовувати оцинкований кріплення потрібного розміру.Спроба заощадити на кріпленні не дає істотного результату, зате сприяє виникненню серйозних проблем при експлуатації.Відстань між кріпильними елементами вибирається пропорційно їх розмірам. Крок кріплення не повинен бути дуже маленьким, щоб не знизити міцності самої деталі.Установка кроквяної конструкції двосхилим мансардного даху дерев'яного заміського будинкуПершу ферму монтують з одного з торців, перевіряючи при цьому правильність установки по вертикалі і горизонталі. Потім, з іншого торця, монтують другу ферму, і також вивіряють її вертикальність і горизонтальність. Різні ферми паралельно натягують два будівельних шнура, які будуть орієнтиром для установки проміжних крокв мансардного даху.Рада Для тимчасової фіксації ферм можна використовувати підкоси, виготовлені з некондиційних пиломатеріалів або обрізків.Після того, як всі ферми будуть встановлені на своїх місцях, приступають до монтажу бічних і коникових прогонів.Зібравши кроквяну систему мансардного даху, можна переходити до інших видів робіт: заповнення і обшивці фронтонів, влаштуванню покрівельного пирога, тепло- і звукоізоляції, внутрішній обшивці і обробці.

Технологія побудови мансардного даху своїми руками

У прагненні максимально ефективно використовувати будь-яку доступну площу в своєму заміському будинку власники рано чи пізно приходять до облаштування мансарди. Причому багато хто мріє впоратися з цим самостійно.Ось тільки чи знають вони, що мансардний дах своїми руками зведена, буде насправді надійної і довговічною, тільки якщо при її устрій дотримуватися певних правил і вимог.Було б не зовсім правильно стверджувати, що будівництво мансардного даху за технологією сильно відрізняється від побудови інших дахів, проте, певна різниця все ж є.Так чим же відрізняється пристрій мансардного даху?

Різновиди мансардних дахів

Мансардний дах своїми руками – це відмінна можливість розширити корисний простір в приватному будинку. Яким будуть габарити простору, укладеного між фронтонами споруди і скатами покрівлі, залежить від форми і конструкції даху.Мансардний дах: фото даху з ламаними скатамиДах мансардного типу буває декількох видів:Односхила. Це найбільш простий варіант, однак, на практиці до нього звертаються досить рідко, здебільшого, щоб зробити мансарди на невеликих заміських будиночках.

Проекти мансардних дахів з двома скатами

Відрізняються такі типи двускатих покрівель: щипцові і ламані. Двосхилий щипцевій, мабуть, поки не має суперників по популярності. Ні її проектування, ні будівництво своїми руками, як правило, не викликають особливих складнощів.Мансарда двосхилим дахуСхема мансардного даху із симетричною щипцевій системою досить проста. Фронтони таких будинків, частіше дерев'яних, мають трикутну форму. У несучу конструкцію щипцевій мансардного даху входять похилі або висячі крокви.На замітку: для будівель шириною до 6 м оптимальним вважається варіант класичної даху з ухилом ската в 45 градусів. Для більш широких підійдуть гострі – з кутом нахилу в 60 градусів.Конструкція мансардного даху двосхилимЛамана мансардний дах відрізняється від щипцевій наявністю на кожному з скатів двох похилих площин, пологого і крутого. Ухил верхнього – приблизно 20-30 градусів, нижнього – 60-80 градусів. Це економічний варіант для приватного будинку, ширина якого не більше 6 м.Зробити ламану мансардний дах своїми руками трохи складніше, але це цілком окупається повноцінної площею мансардного поверху, яка дозволяє облаштувати всередині спальню, дитячу, кухню і т. Д.Каркас мансардного даху цього типу складається з ферм, в яких крокви укріплені стійками, а нижній пояс стає основою підлоги мансарди. Місця зламу підсилюють розтяжками.Конструкція мансардного поверху ламаної і щипковому дахуЩе одним різновидом двосхилим є полувальмовая. Спроектувати її в цілому можна, як звичайну симетричну кроквяну конструкцію з опорою на мауерлат, з тією лише різницею, що над її фронтонами є невеликі скати.

Чотирьохскатна мансардний дах

Конструкція четирехскатной покрівлі дозволяє облаштувати під нею додатковий поверх – просторий і зручний. Монтаж мансардного даху з чотирма скатами, безумовно, складніше, ніж виготовлення двосхилим системи.Її кроквяна система вважається найбільш складною. Особливого підходу вимагає розміщення мансардних вікон. У вальмовой даху їх зазвичай встановлюють в площині пирога покрівлі. Красиві забезпечують ефективне освітлення.Важливо: є, однак, в такому рішенні і певний недолік. Якщо вікна під час негоду не будуть щільно закриті, то приміщення заллє дощова вода.Вертикальні мансардні вікна на датської вальмовой дахуБільш практичною в цьому сенсі є варіант датської. На відміну від класичної вальмовой, в їх верхній частині є фронтони, які дозволяють організувати освітлення мансарди за допомогою звичайних вертикальних вікон.Скелет вальмовой даху з мансардоюУ звичайній вальмовой даху крокви прямі, без переломів. Верхнім кінцем кутові ребра спираються на коник, довжина якого залежить, зокрема, від запланованої кроквяної системи. Чотирьохскатні даху теж бувають ламаними. Реалізація такої конструкції досить складна, але дозволяє отримати відповідно до плану значне збільшення корисного простору мансардного поверху.Шатрова Мансарда – майже вальмовая. Майже, тому що все її скати, що мають форму рівнобедреного трикутника, сполучаються в одній точці, тобто шатровий дах не має коника.На цьому різноманіття мансардних дахів не закінчується.

• Многощіпковие, що представляють собою комбінацію декількох двоскатних мають складну геометрію з безліччю зламів.
• Конічні, склепінні, купольні з вишуканим дизайном і т. Д.

Всі ці варіанти вважаються дуже складними для виконання і спочатку вимагають професійного підходу. Це цілий комплекс завдань, починаючи від креслення і розрахунку і закінчуючи матеріалом покриття, для яких потрібно знайти правильне рішення.Незвичайність і особлива естетичність цих дахів, як правило, збільшує кількість скатних зламів, які утворюють безліч внутрішніх кутів (ендова). Кожен з них несе в собі потенційну небезпеку цілісності покрівлі.На цих ділянках, як правило, затримується дощова вода і утворюються снігові мішки, які стають причиною протікання.Дахи будинків з мансардою: фото основних варіантів перекриттяРозрахунок мансардного даху в цьому випадку практично неможливий без спеціальних навичок, тому якщо ваша мрія дах мансарда своїми руками, то виберіть проект з меншою кількістю складних елементів, щоб не ставати перед необхідністю постійного ремонту.

Як розрахувати мансардний дах

Конструкцію мансардного даху в порівнянні зі звичайною відрізняє наявність безлічі додаткових елементів, наприклад, виходи на дах або мансардні вікна. Досить часто в проекти мансард включають також балкони або тераси. Все це, природно, дещо ускладнює кроквяну систему конструкції, разом з цим і її розрахунок.Мансардний дах зводять не тільки при будівництві будинку, це може бути також і реконструкція нежитлового горища в житлове опалювальне приміщення, і тоді її розміри і площу можуть бути сильно обмежені.Все це враховується при виборі і розрахунку кроквяної системи.Крім крокв в несучу систему, як правило, включають стійки, ригелі, підкоси, підвіси, і для кожного з них необхідно правильно розрахувати перетин.Мансардний дах: креслення каркаса мансарди

Розрахунок площі покрівлі

Наступним етапом проводять розрахунок площі самого даху. Найпростіші варіанти – це одно- і двосхилий даху. Для обчислення площі використовують елементарні формули з курсу шкільної геометрії: перемножуються довжина і ширина ската. Для односкатной це і буде шукана величина, а для двосхилим отримані значення складають.Візьмемо як приклад більш складну, ламану поверхню. Для підрахунку площі всю її умовно розбивають на окремі елементарні геометричні фігури, підраховують площу кожної з них і результати складають.План мансардного даху допоможе виокремити необхідні для розрахунку фігури

Як розрахувати ухил даху без похибок

Як побудувати мансардний дах, щоб вона була комфортною і теплою, але в той же час безпечної, стійкої до різних впливів, і вкластися в кошторис, відповідну вашим можливостям? При спорудженні мансарди необхідно враховувати всі вимоги в цілому, так як вони, в тій чи іншій мірі, взаємопов'язані. Наприклад,

• при великому куті нахилу навантаження на кроквяну систему набагато зменшується. Це з одного боку, а з іншого – скорочується корисна площа мансарди, а матеріальні витрати істотно збільшуються;
• надмірно маленький ухил збільшує кліматичні навантаження, які відчувають покрівлею, тому розрахунок ведеться з урахуванням підвищеної міцності. Вага конструкції при цьому збільшується, в силу чого істотно зростають навантаження на фундамент.

Зв'язок між кутом нахилу і кроквяної системоюПри розрахунку кута нахилу беруться до уваги такі фактори:

• кліматичні умови, зокрема, рівень опадів на даній місцевості, максимальні навантаження вітрові та снігові;
• архітектурне рішення;
• конструктивні особливості будинку і мансарди;
• покрівельний матеріал.

На замітку: для двосхилим даху оптимальним вважається ухил від 45 градусів, а для ламаної – 60 для нижніх і 30 для верхніх скатів, відповідно. При таких параметрах при грамотно продуманому інтер'єрі можна отримати приміщення, зручне для проживання.Формули для розрахунку кута нахилу вальмовой дахуДля індивідуального підрахунку ухилу досить знання азів геометрії. У розрізі з боку фронтонів дах найчастіше має трикутну форму. Маючи значення висоти і підстави, можна з легкістю підрахувати довжину сторони і величину суміжної з нею кута. У розрахунках використовують таблиці Брадіса, що дозволяють за значенням тангенса знаходять сам кут.

Як правильно побудувати мансардний дах

Так, як зробити мансардний дах, щоб простір під нею стало максимально зручним і корисним? Не будемо загострювати вашу увагу на описі і розрахунку кроквяної системи і почнемо поетапне опис збірки мансардою даху з установки мауерлата.Мауерлата – це брус з квадратним перетином (100х100 або 150х150 мм), на якому тримається вся покрівельна конструкція. Більш того, він рівномірно розподіляє навантаження на фундамент і будівельні конструкції. Він повинен бути ретельно закріплений. Наприклад, в цегляних будинках заливають балку з монолітного бетону, в яку монтують кріпильні шпильки, на які і насаджують мауерлат.Мауерлат, закріплений до стіниЩоб звести ламану дах для мансарди перш необхідно отримати каркас для стін. Це – конструкція з встановлених вертикально опорних стійок горизонтальними зв'язками.Їх висота з урахуванням вимог до мансардному приміщенню повинна бути не менше 2 м.Кроквяна система буде надалі збиратися на каркас, тому опорні стійки встановлюють відповідно розрахованим до цього кроком крокв.Зведення каркаса ламаної мансардного дахуПорядок установки наступний:

• по фронтах будівлі монтують П-образні стійки;
• строго горизонтально між ними натягують шнур, в разі необхідності стійки підганяють по висоті;
• з орієнтиром на шнур встановлюють інші арки;
• з'єднують їх горизонтальними перемичками.

установка крокв

Монтаж крокв починають з мають максимальний кут нахилу.Установка бічних кроквУ підставі бруса вирізують паз, а верхню частину зрізають під певним кутом. Потім кожне крокви кріплять пазом до мауерлату, а верхнім кінцем основної конструкції.Кріплення крокв до мауерлатуНаступний етап – встановлення верхніх крокв. Тут дуже важливо не порушити центрування конструкції. Для цього можна зробити шаблон з довгих дощок відповідно оптимальному куті нахилу цих крокв.Шаблон для верхніх кроквПотім за шаблоном, для зручності спочатку на землі, виготовляють Л-образні конструкції, підіймають їх на дах і міцно закріплюють на каркасі.Важливо: для важкої кроквяної конструкції в довгих мансардах (більше 7 м) краще встановити коньковую балку, через яку навантаження рівномірно розподілятися.Покрівельний пиріг мансардиУ житловій мансарді важливо правильно укласти всі шари покрівельного пирога: гідро- і пароізоляцію, теплоізоляційні матеріали. Розрахунок потенційних теплових втрат допоможе вибрати відповідний утеплювач і його товщину.Стіни мансарди збирають на вертикальні стійки. По обидва боки їх обшивають листовим матеріалом, скажімо, гіпсокартоном, а між ними укладають утеплювач.Технологія будівництва даху мансардного типу, як бачите, не дуже складна, проте буде корисно подивитися як практично як зводиться мансардний дах своїми руками. матеріали являють також, як правильно виконати кріпильні вузли.
