Принцип дії автоматичного приводу для теплиць: електронний пристрій, біметал і гідравліка

Термопрівод для теплиць: варіанти реалізації

Що являє собою термопрівод для автоматичного провітрювання теплиці? Як він може бути влаштований? Чи існує інструкція по його самостійного виготовлення?

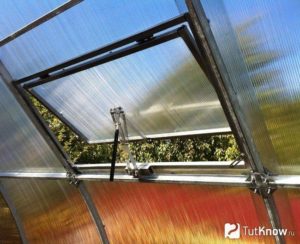

Герой нашої статті в одному з варіантів виконання.

Що це таке

Власне, мета споруди і установки цього пристрою – підтримка постійного клімату для рослин. (Див.

також статтю Як встановити систему управління кліматом в теплиці) Що має термопрівод автоматична теплиця вентилюється лише при досягненні певної порогової температури.

Якщо всередині прохолодно – всі кватирки, двері або фрамуги закриті, а втрати тепла за рахунок повітрообміну зводяться практично до нуля.

Зверніть увагу: список факторів, які визначають нормальний розвиток рослин, не обмежується температурой.Ізбиточная вологість теж шкідлива для них.

Однак небезпечного рівня вологість може досягати лише при високих температурах – просто в силу того, що при охолодженні водяна пара конденсується і випадає росою, так що і ця проблема вирішується в автоматичному режимі.

принципи дії

Як може працювати термопрівод для автоматичного провітрювання теплиць?

електроніка

Для контролю температури використовується цифровий термодатчик. При досягненні порогового значення температури він віддає команду сервоприводу – мініатюрному мотору, який включається і працює до моменту спрацювання кінцевого вимикача – або соленоїда.

Очевидна гідність схеми – в тому, що на тлі альтернатив вона має досить точну заводське калібрування. Якщо вам потрібно, щоб вентиляційна фрамуга відкрилася саме при +28 градусах – саме це і станеться. Крім того, зусилля механізму визначається виключно потужністю приводу і в теорії може бути абсолютно будь-яким.

Електронний пристрій автоматичної вентиляції із зовнішнім живленням.

Зрозуміло, без недоліків теж не обходиться.

1. Будь-яка електроніка не дружить з високою вологістю, яка в теплиці неминуча. Творцям пристрою доводиться приділяти серйозну увагу герметичності основних вузлів, що, зрозуміло, впливає на кінцеву вартість продукту.
2. Працездатність системи залежить від електроживлення -автономне або зовнішнього. Сіла батарейка або перебої з електроенергією можуть погубити врожай.

Куди більш отказоустойчів наступний автоматичний провітрювач для теплиць: термопрівод використовує властивість металів по-різному розширюватися при нагріванні. Як це працює?

Припустимо, що метал А має коефіцієнт лінійного розширення при нагріванні на 10 градусів в 0,1 відсотка, а метал Б – в 0,2 відсотка. Що буде, якщо спаяти дві пластинки з цих металів в декількох точках і нагріти конструкцію?

Завдяки нерівномірного подовженню вона вигнеться в ту сторону, з якої розташований метал з меншим коефіцієнтом розширення. Причому зусилля на біметалічною пластині визначається виключно її шириною і може бути досить значним.

Досить закріпити на кінці біметалічної пластини коромисло, що приводить в рух фрамугу – і ми отримаємо нескладний, недорогий і працездатний в будь-яких умовах механізм.

Форма біметалічної пластини залежить від температури.

Гідравліка та пневматика

Незважаючи на різницю в більшості властивостей рідин і повітря, у них є спільна риса – розширення при нагріванні.

Гідравлічний і пневматичний термопрівод для провітрювання теплиць працюють однаково:

• Ємність з досить великим і незмінним об'ємом – ресивер – заповнена повітрям, водою або рідиною з великим коефіцієнтом лінійного розширення.

Зверніть увагу: чим більше лінійне розширення, тим менше необхідний для працездатності пристрою обсяг ресивера.

• При нагріванні надлишок рідини або повітря витісняється в циліндр і тисне на поршень, який безпосередньо або через важіль-коромисло надає руху двері, фрамугу або кватирку.

Гідравлічні пристрої завдяки тому, що рідини практично нестисливі, здатні розвивати більше зусилля при компактних розмірах.

Ціна цього корисного властивості – велика інерційність. Оскільки теплоємність рідин помітно більше, ніж у повітря, при різкому падінні температури до моменту, коли механізм перекриє вентиляційні вікна, може пройти тривалий час.

На фото – гідравлічний термопрівод.

самостійне виготовлення

Чи можна виготовити термопрівод для теплиці своїми руками?

Якщо електричні пристрої вимагають досить високотехнологічних компонентів, а біметалічні і гідравлічні – великих витрат часу і спеціального інструменту, то пневматика може бути зібрана буквально на коліні.

Що потрібно для складання механізму?

• Металева каністра. Сталь теж підійде, але краще використовувати більш теплопровідний алюміній.
• Невеликий шматок полікарбонату. Як правило, після монтажу полікарбонатною теплиці залишаються його обрізки.
• Гумовий надувну кульку.
• Будь-шланг. Підійде і кисневий, і ацетиленовий, і армований садовий. Головне – щоб він не розтягувався при збільшенні внутрішнього тиску.
• Товста жорстка дріт. Цілком згодиться в'язальний спиця.
• Шматок пакувального пінопласту.
• Металева пластинка, з якої ми зробимо закріплене до фрамузі коромисло.
• Скотч і герметик.
• Товста волосінь.

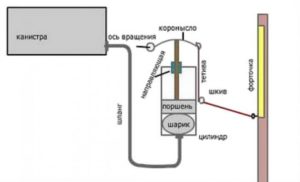

Так влаштований саморобний механізм.

Принцип роботи пристрою зрозумілий з схеми.

Коментарів вимагає лише використання матеріалів.

• Шланг вставляється в отвір каністри і герметизується. У разі невідповідності діаметрів можна вирізати дерев'яний Чопик, просвердлити його під шланг і посадити на герметик.
• Циліндр згортається з полікарбонату і фіксується декількома оборотами скотча. Тут доведеться дуже до речі його гладка поверхня: чим нижче коефіцієнт тертя, тим менше ймовірність, що поршень заклинить.
• Сам поршень – щільно насаджений на спицю шматок пінопласту. Поршень повинен ходити в циліндрі з мінімальним опором. Напрямна робиться з того ж пінопласту, але в циліндр він вставляється щільно, а під шток робиться зазор.

На закінчення варто додати, що вартість готових пристроїв автоматичної тепличної вентиляції в російському роздробі починається приблизно від 1000 рублів. Як завжди, відео в цій статті роз'яснить ситуацію наочно. Успіхів!

Огляд кватирок для теплиці з полікарбонату: автоматичні і прості

Вирощування врожаю в теплиці – даність, обумовлена ​​кліматичними умовами багатьох регіонів. Щоб забезпечити комфортні умови для агрокультури, необхідно передбачити світло, полив, підігрів і, безумовно, грамотну вентиляцію приміщення.

У статті піде мова про те, як правильно організувати провітрювання закритого грунту, скільки кватирок має бути в теплиці, якого розміру, де їх розташувати. І окремо детально зупинимося на питанні, як зробити самовідкриваючимся кватирки в теплиці своїми руками.

Загальні правила по влаштуванню

Кватирки в теплиці – необхідна умова для створення правильного мікроклімату в приміщенні, вони допомагають регулювати температуру і вологість повітря, що є запорукою гарного врожаю. Грамотне провітрювання допоможе уникнути інфікування теплиці, багаторазово скоротить можливість появи шкідливих комах і мікроорганізмів.

Подивіться інструкцію з поясненнями, як робиться установка кватирки в теплиці з полікарбонату, на відео поетапний процес виготовлення і монтажу конструкції.

скільки робити

При організації вентиляції теплиці, постає питання: скільки робити кватирок? Тут звернемося до порад фахівців, які рекомендують на кожні 2 м / п встановлювати 1 фрамугу розміром 900 * 600 мм, так, якщо будова 3 м, то краще зробити 2 штуки, так само як і на 4-метрову споруду. Прийнято вважати, що загальна площа відкриваються прорізів повинна становити не менше 20-25% від загальної площі теплиці, що досить для повноцінного провітрювання приміщення.

Корисно знати: Якщо теплиця має в своїй конструкції перегородки, що розділяють її на 2 і більше частин, то кватирки важливо влаштувати в кожній секції, щоб організувати правильну циркуляцію повітря.

Розташування

Через особливості теплого повітря підніматися вгору, кватирки слід розташовувати вгорі конструкції: вмонтувати в дах або зробити отвори, відступивши на 2/3 по висоті від основи конструкції.

Розміщення залежить і від розташування будівлі. Так, якщо теплиця встановлена ​​на сонячній стороні і по коника спрямована зі сходу на захід, як рекомендовано агронормамі, то досить 2-3 фрамуги на конструкцію довжиною 6 м. Але в регіонах з підвищеною вологістю, а також на сирих ділянках, слід передбачити більшу кількість кватирок.

Порада: Навіть якщо ви купили готову теплицю, де все елементи, що відкриваються прораховані фахівцями і передбачені проектом, при розміщенні споруди на місцевості з підвищеною вологістю, слід влаштувати додаткові кватирки.

Верхнє розташування відкриваються фрамуг знижує ймовірність утворення протягів

За відгуками досвідчених садівників-городників, не рекомендується розташовувати елементи, що відкриваються поруч із вхідними дверима, це допоможе уникнути:

• протягів;
• закривання фрамуг при поривах вітру:

І дозволить рівномірно розподілити повітряні потоки. Якщо ви проектували і будували теплицю своїми руками, то спочатку отвір слід влаштувати в середині довжини споруди, а решта кватирки розташувати на рівній відстані від нього.

У відео-інструкції докладно розказано, як правильно зробити верхні кватирки в теплиці з плівки на дерев'яному каркасі.

Чому краще влаштувати самовідкриваючимся кватирки в теплиці

Автоматичний відкривач кватирки для теплиць дозволяє організувати провітрювання без участі людини. Це значно полегшує працю городників, дозволяє вивільнити час.

Навіть за умови відсутності людини на ділянці, автоматичне відкривання кватирок в теплиці дозволяє захистити посадки від зміни погодних умов.

Що знижує ризики втрат і підвищує ймовірність хорошого врожаю.

Принцип роботи

Привід для кватирок теплиць буває:

• біметалічний;
• гідравлічний;
• електричний.

Принцип їх роботи заснований на коливанні температури в приміщенні: при нагріванні механізму, він відкриває кватирку, в разі зниження температури автомат спрацьовує на закриття. Щоб правильно вибрати автомат відкривання кватирок для теплиць, виходячи з власних умов, необхідно вивчити всі переваги і недоліки пристроїв.

Пропонуємо відео огляд з порівняльним аналізом, які краще встановити автоматичні кватирки для теплиці з полікарбонату, з поясненнями нюансів, що допоможе зробити читачам правильний вибір.

біметалічні механізми

Біметалічні пристрої складаються з двох різних металевих пластин, і працюють завдяки різному коефіцієнту розширення металів.

При підвищенні температури одна їх планок розширюється, завдяки жорсткій фіксації з кінців, вигинається дугою, під цим впливом вікно відкривається. При зниженні температури відбувається зворотний процес.

Але біметалічні пристрої не можуть похвалитися великою потужністю, їх застосування доцільно лише в легких конструкціях і для відкривання невеликих отворів, наприклад, в плівкових на алюмінієвому каркасі.

Принцип роботи біметалевих підйомників

Електричні автомати для відкривання

Електричні приводи для відкривання кватирок в теплиці оснащені вентилятором і тепловим реле. Якщо температура підвищується, реле реагує на коливання і включає вентилятор. Відкривачі на електриці бувають різної потужності, можна підібрати привід як для легкої, так і для важкої, великий кватирки.

Теплиця з автоматичною кватиркою, що працює від електрики більше пристосована до коливань температури, так як чутливе реле реагує навіть на невелику дельту, а при необхідності можна запрограмувати пристрій на будь-який режим. Але доведеться продумати резервне живлення, так як при відключенні світла електричний привід стає даремний.

Він так само не актуальний на невеликих дачних ділянках, відвідування яких несе тимчасовий короткостроковий характер.

У ролику нижче продемонстровано роботу електричних відкривачів, показано, як відрегулювати підйомники за допомогою термостата.

гідравлічні пристрої

Гідравлічний термопрівод для автоматичного відкривання кватирок теплиць – найпопулярніший вид автоматів для організації провітрювання закритого грунту. Система важеля, під'єднана до кватирці, що працює на принципі розширення рідин.

Термоціліндр для пристрою автоматичного провітрювання

Гідравлічний автоматичний відкривач кватирки для теплиць своїми руками робить просто, по суті, це 2 ємності, наповнені рідиною, з'єднані шлангом. Колба знизу герметична і частково заповнена повітрям, інший відсік – повітрям, вона виконує роль терморегулятора.

Колба вгорі – утяжелитель. Сонечко припікає, температура в теплиці росте, повітря в першій колбі розширюється, витісняє рідина, яка по шлангу перетікає у верхню ємність, вона наповнюється, стає важче, кватирка відкривається.

Повітря охолоджується – відбувається зворотна дія.

Замість шланга іноді встановлюють важіль, розширюється повітря видавлює його з колби, і він відкриває фрамугу. Варіантів саморобних гідравлічних пристроїв досить багато, як просто зробити механізм своїми руками представлено на кресленні нижче.

Схема практичного саморобного гідравлічного штовхача для відкривання кватирок в теплиці

Важливо: При установці колби стежте, щоб вона не виявилася в тіні, так як там вона буде повільніше нагріватися щодо загальної температури в теплиці.

Це затримає відкривання кватирки, що призведе до перегріву і може завдати шкоди рослинам.

Подивіться ролик про універсальний підйомник для провітрювання теплиць, на відео огляд пристрою, який підходить для купольних і скатних конструкція, а також для дверей.

Як робиться кватирка для теплиці з полікарбонату своїми руками – поетапна інструкція

Візуально розмічаємо по висоті теплицю на 3 частини, в самій верхній будемо встановлювати кватирку. Обстежуємо каркас, отвори повинні розташовуватися між несучими елементами. Наприклад, кватирка для арочної теплиці буде ергономічна і зручна, якщо її влаштувати між верхньою і наступної знизу поперечиною, під найвищою точкою дуги.

На фото грамотно влаштована кватирка для теплиці з полікарбонату, автомат біметалічний, розташований посередині, щоб рівномірно розподілити вагу фрамуги

нижче підкаже, як правильно зігнути елементи і зробити фрамуги для арочної конструкції.

Якщо відстань між перехрестями несучих елементів велике для кватирки, то додатково робимо раму в розмір фрамуги.

Беремо 4 відрізка труби, складаємо в прямокутник, по кутах встановлюємо куточки, закріплюємо саморізами по металу. При наявності обладнання раму можна зварити.

Якщо каркас і без того міцний, досить прикріпити до нього поперечну планку, на якій буде триматися відкривається частина кватирки.

На фото жовта поперечна планка – один із способів зробити підставу для кріплення кватирки

Далі робимо рамку в розмір, для її виготовлення краще використовувати легкий матеріал, якщо це металевий каркас, то взяти більш тонкі труби, для дерев'яного підійдуть бруски 20 * 40 мм.

На готову рамку встановлюємо петлі, прості шарнірні, і кріпимо до поперечнику.

Важливо, щоб із зовнішнього боку вона була врівень з основним каркасом, а кватирка арочної теплиці повинна повторювати форму дуги каркаса.

Фото-приклад, як зібрати рамку для кватирки

Порада: Якщо рама для кватирки великого розміру, то підйомник великої потужності рекомендується встановлювати посередині, для цього в рамі слід зробити додаткове ребро жорсткості. На маленьких і легких кватирках автопрівод можна встановлювати збоку.

Якщо теплиця вже покрита полікарбонатом, біля зовнішньої сторони прикручуємо покривний матеріал до рами, і прорізаємо ножем по середині каркасного профілю.

Щоб уникнути протікання, по периметру кватирки робимо гідроізоляцію, ідеально підходить самоклеюча гумова прокладка.

Так як каркас для кватирки у нас без фаски, щоб фрамуга НЕ провалювалася всередину теплиці, встановлюємо стопор, це можуть бути куточки або шматок труби, варіант представлений на фото нижче. Незайвою буде і клямка, дуже зручно використовувати магнітні пристосування.

В прямокутнику виділено, як зробити найпростіший стопор

У разі встановлення автоматичного приводу, засувка не злидні. Готовий механізм можна купити в магазині, зібрати по інструкції і встановити за місцем. З метою економії, можна зробити автомат відкривання кватирок для теплиць своїми руками.

Обов'язково дивіться відео, як зробити гідроциліндр для відкривання кватирки і двері в теплиці зі звичайного амортизатора.

У висновку пропонуємо читачам дивитися ролики, установка кватирки на теплицю, на відео докладно викладені всі етапи складання і монтажу.

Наступне відео розповімо про дуже бюджетному варіанті пристрою відкривається фрамуги в теплиці.

Автомат для провітрювання теплиці своїми руками

Теплиця потребує провітрюванні щодня, тому автомат значно полегшить життя власникові теплиці Улюблене місце багатьох жителів нашої країни – це заміська дача. Одні їздять тільки на вихідні, інші проводять там все літо. Притому основна мета – виростити якісний і великий урожай. Це може вийти за допомогою теплиці, адже вона є практично у всіх.

Не варто забувати про те, що теплиця потребує провітрюванні щодня. Якщо вона перегріється, то для неї це позначиться згубно. Той, хто живе на дачі все літо, не бачить в цьому якоїсь проблеми.

Але для інших це складається в серйозну халепу. Ці люди хочуть, щоб у них було автоматичне провітрювання у теплиць.

Про те, що це таке, як влаштований механізм провітрювання теплиць, і яким чином зробити подібне своїми руками, ви дізнаєтеся з даного матеріалу.

Автоматика. Інструкція для провітрювання теплиць

Автомати для провітрювання теплиць можуть працювати як від мережі, так і автономно

Пристрій для автоматичного провітрювання теплиць можна розділити на пару великих категорій:

• незалежні механізми;
• автоматичні енергозалежні системи.

Якщо говорити про другий вид, то стає зрозуміло, що вони отримують живлення від електричної мережі або ж альтернативних джерел енергії. Подача свіжого повітря в цих системах зав'язана на термореле, в якому задані певні параметри. Вони можуть бути як найпростішими, доступними навіть звичайному школяреві, так і надскладними, керованими комп'ютером.

Автоматичне провітрювання енергозалежних систем має свої плюси і мінуси.

переваги

• компактність і високотехнологічність;
• за зазначений термін відбувається провітрювання теплиці;
• висока потужність.

недоліки

• якщо в такому автоматі трапиться збій, то загинуть усі рослини. Цього можна уникнути, якщо купити резервний електроблок;
• при поломці однієї складової системи може знадобитися ремонт всього блоку.

Незалежні ж механізми не споживають електроенергію. Їх існує три основних види:

• біметалеві;
• гідравлічні;
• пневматичні.

Кожен автомат для провітрювання теплиць потрібно розглянути більш докладно.

Автомат для біметалічного провітрювання для теплиць працює за таким принципом – під впливом температури відбувається лінійне розширення матеріалу. Притому конструкція така, що в ній знаходиться два види цього матеріалу. Таким чином, виходить різний коефіцієнт розширення.

Автоматика для біметалічного провітрювання теплиць має один мінус, і він такий – проблематично підбирати потрібну температуру, щоб вентиляція проходила правильно.

гідравлічний

Автомат для гідравлічного провітрювання теплиць має ряд незаперечних переваг:

• можливість працювати всередині в комфортних умовах;
• мінімум неприємних запахів або ж їх повна відсутність;
• не залежить від електрики;
• зібрати своїми руками його дуже легко;
• немає потреби постійно перебувати в зоні досяжності теплиці.

Комплектація системи автоматичного провітрювання теплиць Гідравлічна система провітрювання дуже надійна в роботі

Але автоматика для гідравлічного провітрювання теплиць має і ряд недоліків. До них відносяться:

• висока вартість;
• велика інерційність;
• температура відстежується тільки в місцях знаходження системи.

Система провітрювання гідравлічних теплиць влаштована досить просто. Гідроциліндр починається рухатися в тому випадку, коли виникає різниця в температурі масла і матеріалу ємності. Таким чином, шток поступово витісняється. Він же в свою чергу відкриває кватирку.

Щоб отримати потрібні тепличні умови по догляду за рослинами, досить буде ставити лише необхідну температуру. Пристрій для провітрювання теплиць самостійно відкриває двері, коли встановлена ​​максимальна температура виходить за межі. Конструкція повертається у вихідне положення, як тільки автоматичне відкривання кватирки завершується в теплиці на нижній позначці.

Тепер потрібно зрозуміти, на яких факторах потрібно загострити увагу, якщо потрібна автоматика для гідравлічного провітрювання теплиць. Отже:

• ціна. Гідравлічні пристрої необхідні для кожної кватирки в теплиці. Середня вартість однієї конструкції – 3,5 тисячі рублів;
• дізнатися, яка потужність для підйому кватирки в теплиці;
• визначити, скільки кілограм може витримати конструкція парника.

пневматичний

В основі автомата для пневматичного провітрювання для теплиць лежить принцип використання теплової енергії.

Головна перевага пневматичного автомата для провітрювання в тому, що він повністю незалежний

Для того щоб своїми руками зробити пневматичний автомат для провітрювання, потрібні такі матеріали та інструменти:

• монтажний скотч;
• клей макетний;
• шланг сполучний;
• коромисло;
• силіконовий герметик;
• циліндр в формі склянки;
• шків;
• шнур для тятиви;
• шток металевий;
• дитячий кульку;
• каністра з металу.

Пневматичні системи також мають як плюси, так і мінуси.

переваги

• абсолютна енергонезалежність;
• низька вартість;
• висока продуктивність.

недоліки

• мале робоче зусилля;
• громіздкість;
• залежність від тиску в атмосфері;
• висока інерційність.

виготовлення

Щоб зробити автомат пневматичний для провітрювання теплиць своїми руками, потрібно:

• дошку і металеву смугу закріпити до підлоги самої теплиці;
• між цими елементами вставляється дерев'яний брус, після чого він скріплюється з усією конструкцією;
• за допомогою спеціального шарніра з кватиркою скріплюється металева смуга.

Автоматичне провітрювання теплиць з використанням клапанів

Такий автомат для провітрювання є також досить простим у використанні. Його головна особливість в тому, що він може бути виготовлений в прямому сенсі з різних непотрібних речей. Щоб його зробити, потрібні дві речі:

• шматок старої труби;
• міцний клапан.

виготовлення

Спочатку відрізається шматок труби потрібної довжини. У нього потрібно помістити клапан, який зроблений з міцних матеріалів. На цьому виготовлення апарату, за допомогою якого відбувається провітрювання теплиці, закінчено.

Установка кватирки і автомата для провітрювання теплиці (відео)

Автомат для провітрювання теплиць з декількома ємностями

Коли на велику тару з металу діє сонце, то в ній нагрівається вода і перетікає в меншу ємність. Такий принцип роботи даного автомата. Для більшого розуміння потрібно розглянути його дію в розрізі:

• в маленькій банці накопичилася вода. Отже, ємність опускається, і двері теплиці відкривається. В якості ємності може виступати будь-яка жерстяна банка або каністра обсягом не більше 4 літрів.
• Після цього потрібно виготовлення трубок для переливання рідини. Їх довжина повинна бути такою, щоб кінці трубок стосувалися дна.
• За допомогою зварювального апарату трубки кріпляться до цистерни.

Після цього автомат для провітрювання теплиці можна вважати зробленим лише наполовину. Тому необхідно приготувати другу ємність:

• так само, як і в першу ємність, потрібно помістити трубку в другу;
• кришка банки просверливается, діаметр отвору повинен вийти не більше трьох міліметрів;
• банку заповнюється водою до рівня трубки в один сантиметр.

Таким чином, можна вважати, що автомат для провітрювання з ємностями для теплиць – одне з кращих пристосувань. На жаль, не обійшлося без мінуса – він піднімає лише невеликі дверцята.

Вентиляція і види провітрювання

Отже, щоб у рослин в теплиці був створений придатний для розвитку і зростання мікроклімат, необхідна автоматична вентиляція. Нижче будуть представлені її можливі види:

• вентиляція через дві кватирки, які розташовані поруч один з одним. Для великої теплиці така автоматична вентиляція просто необхідна.
• Наскрізне продування теплиці. Двоє дверей відкриваються автоматично. Таке провітрювання теплиці відмінно підійде для вузької конструкції.
• Автомат відкривання кватирок в стіні для теплиць зі спеціальними пристроями. Найкраще, щоб було дві кватирки, які знаходяться на різній висоті.
• Автомат з системою провітрювання теплиць з датчиками температури повітря і вологості. На ділянці в теплиці такий автомат з простими механізмами зробити самостійно цілком реально.

пристрій Мизникова

Радянський винахідник Юрій Мизніков створив свого часу особистий автомат для провітрювання теплиць. Виготовити його можна буквально за добу.

Принципи роботи автомата для провітрювання теплиць по Юрію Мизникової

Автоматичний пристрій для провітрювання теплиці Мизникова

Спочатку потрібно заповнити ацетоном термобаллон через пробку. Для дотримання техніки безпеки потрібно переконатися в тому, щоб повітря в системі відсутній.

Коли температура досягає свого максимуму, ацетон починає надходити в сильфон. У свою чергу важіль повертає інші, і вони піднімають рами теплиці на 30 сантиметрів.

При падінні температури в автоматі для провітрювання теплиць кількість парів ацетону стає менше. Теплиця починає плавно опускатися.

Такий автомат для провітрювання теплиць багато досвідчені садівники вважають найдорожчим і міцним.

Автомат для провітрювання теплиць (відео)

висновок

Автоматика для систем вентиляції теплиць буває повністю різною.Якщо ви непогано розбираєтеся в законах фізики, то для вас не буде проблеми спорудити своїми руками такий автомат на власному дачному ділянці.

Як було видно з описів всіх пристроїв, для їх виготовлення можуть підійти будь-які матеріали, що знаходяться під рукою. Головне в цій справі – користуватися всіма радами, які ви прочитали в цій статті.

І не потрібно винаходити велосипед, якщо не хочете в порожню витратити гроші і час. Відмінних вам врожаїв!

Щоб не втратити матеріал, обов'язково збережіть його до себе в соціальну мережу,,, просто натиснувши на кнопку нижче:

Автоматичне провітрювання теплиці: реалізація механізму своїми руками

Конструкція всіх теплиць практично одна і та ж: під впливом сонячних променів повітря всередині прогрівається, що сприяє швидкому зростанню теплолюбних рослин.

Завдяки теплицям рослини можуть легко пережити температурні перепади, як вдень, так і вночі.

Але крім тепла всім тепличним рослинам потрібне щоденне провітрювання. Якщо дачник живе на своїй дачі весь сезон, то для нього не є складним завданням кожен день провітрювати свої теплиці, але для тих, хто відвідує свою ділянку не постійно, це може виявитися великою проблемою.

Розглянемо кілька найбільш ефективних способів реалізації автоматичного провітрювання теплиць своїми руками, а також розберемося в тому, чому так необхідна вентиляція теплиць?

Навіщо необхідно провітрювати теплицю?

Мрією будь-якого дачника є «розумна» теплиця, оснащена автоматичною системою провітрювання.

Тепличні рослини відрізняються своєю надмірною чутливістю до перегріву, який може уповільнити зростання рослин або взагалі не нищити їх.

Дуже важливо, щоб в спекотні літні дні кватирки теплиці були відкритими, так як деякі рослини при температурі в теплиці вище +32 ° С просто не дають плоди, а якщо температура досягне +40 ° С, то рослини зовсім гинуть.

Крім усього цього різні згубні для тепличних рослин мікроорганізми і грибки будуть швидко розмножуватися в непровітрюваному приміщенні в гарячому застояної повітрі.

Тому організувати провітрювання в теплиці, з метою створення комфортного середовища проживання для рослин, необхідно обов'язково!

Види автоматичної вентиляції

Всі сучасні пристрої, призначені для створення системи автоматичного провітрювання теплиць, поділяють на кілька категорій:

• незалежні (автономні) механізми;
• автоматизовані енергозалежні системи.

У своїй більшості енергозалежні системи живляться від електрики, але можуть отримувати харчування і від сонячних батарей або інших джерел енергії.

Основний елемент такої системи – термореле з заданими параметрами. З його допомогою відбувається автоматичне включення вентиляторів, що працюють на видування відпрацьованого повітря назовні і подачу свіжого всередину теплиці.

Переваги енергозалежною системи вентиляції:

• висока потужність системи дозволяє використовувати її в теплицях практично будь-якої площі;
• завдяки спеціальним датчикам провітрювання теплиць здійснюється в найоптимальніше для цього час;
• така система досить компакта і високотехнологічна.

Ви бажаєте побудувати парник з пластикових труб своїми руками? Тоді вам буде цікаво вивчити детальну інструкцію щодо цього питання.

Тепло, як і свіже повітря, дуже важливі для якісного вирощування розсади і овочів. Дізнайтеся, як зробити опалення в теплиці своїми руками.

Недоліки енергозалежних вентиляційних систем:

• можливий збій в електромережі може стати причиною загибелі рослин, тому виникає необхідність в установці додаткового (резервного) джерела енергії;
• вихід з ладу складових частин системи в більшості випадків вимагає «блокового» ремонту;
• така система вимагає грошових витрат на електроживлення.

Крім енергозалежних систем примусової вентиляції теплиць існують більш спрощені автономні версії, для роботи яких не потрібен джерело живлення.

Це різні автоматичні системи провітрювання, засновані на відкритті фрамуг і кватирок під впливом гідроциліндрів, пневмоприводов або біметалевих пластин.

Автоматизована система провітрювання теплиць вважається найкращим варіантом для тих, хто відвідує дачу періодично.

Сучасні пристрої даного типу дозволяють створити сприятливий мікроклімат для рослин навіть тоді, коли вас немає на дачі.

Створюємо систему вентиляції власними руками

Автоматичне провітрювання теплиці своїми руками можливо реалізувати на основі:

• пневматичного приводу;
• гідравлічного циліндра;
• металевих пластин.

На відео використання термопрівода для автоматичного провітрювання теплиці.

Застосування гідравлічного циліндра

Принцип роботи такого пристрою базується на розширенні рідини під дією теплих сонячних променів.

Коли температура збільшується, повітря витісняє рідину з однієї ємності в іншу (в меншу). Через збільшення ваги меншої ємності фрамуга відкривається.

При зниженні температури рідина втягується назад в судину, зовнішня ємність стає легше, наслідком чого стане закриття фрамуги.

Перевагою такої системи є її абсолютна автономність, висока довговічність і надійність. Для роботи системи не потрібно електрику.

Серед недоліків можна виділити те, що якщо температура повітря різко знижується, то кватирки просто не встигають закритися. Також неможливо використовувати дану систему при бічних фрамугах.

Сучасний ринок гідроциліндрів представлений широким асортиментом пристроїв, але принцип роботи у всіх однаковий.

Заповнений рідиною (парафіном, олією) циліндр має на одному своєму кінці висувається шток. При розширенні масла від високої температури всередині теплиці шток витісняється і штовхає кватирку.

Чим вище температура в теплиці, тим сильніше розширюється масло і тим більше висувається шток, ширше відкриваючи кватирку. При зниженні температури масла в циліндрі кватирка закривається.

На відео один з можливих для реалізації своїми руками варіантів автоматичного провітрювання теплиці.

Провітрювання за допомогою пневмопривода

Основою роботи такої системи є енергія розширення нагрітого повітря. Для того щоб виготовити пневматичний привід для системи автоматичного провітрювання теплиць потрібно підготувати:

• поршень зі штоком з пінопласту;
• з'єднувальний шланг з гуми;
• стара металева каністра або будь-яка інша ємність для повітря;
• циліндр діаметром 20 см з припаяним дном;
• кулька з пластизоли;
• шків;
• шнур (буде потрібно для тятиви);
• коромисло.

Направляюча для штока повинна бути прикріплена у верхній частині циліндра. Для з'єднання зі шлангом в дні необхідно просвердлити отвір.

Пневматична установка, що застосовується для створення системи провітрювання теплиць, працює за таким принципом: у що знаходиться в каністрі повітря нагрівається під дією сонячних променів.

Це викликає надування кульки, який піднімає поршень зі штоком і той, впливаючи на коромисло, викликає натягування тятиви. Таким чином, кватирка відчиняються. Зворотний процес закриття кватирки відбувається в результаті стиснення рідини через зниження температури.

На фото провітрювання теплиці зроблене на основі пневмоприводу своїми руками

Використання біметалевих пластин

Конструктивно ця система виконується з металевих пластин, які володіють різним коефіцієнтом розширення. Коли пластина нагрівається, то вона збільшується в розмірі і сильно згинається, що сприяє відкриттю кватирки. Зворотний процес відбувається при охолодженні пластини.

Для того щоб виготовити подібний пристрій для автоматичного провітрювання теплиць знадобляться металеві смуги і строганная дошка (дюймова).

Внизу теплиці необхідно прикріпити обидві деталі, а між металевою пластиною та достой (трохи нижче, ніж на ½ довжини пластини) вставте брусок і все туго скріпіть. Кватирки з'єднуються з металевою смугою за допомогою шарнірів (болтів, вставлених в трубку).

Перевага біметалевих пластин: простота виготовлення і дешевизна.

Основний недолік: невелика потужність системи, відкрити велику кватирку таким методом буде неможливо.

Принцип дії біметалічної пластини.

У сухому залишку

З метою підтримки сприятливого мікроклімату для тепличних рослин необхідно забезпечити провітрювання теплиць (краще автоматичне). Системою вентиляції можуть бути як кватирки в даху та стінах конструкцій, так і цілі фрамуги, що відкриваються в автоматичному режимі.

Для невеликих парників, оранжерей і тепличок досить і простий вентиляційної системи (що складається з декількох кватирок, розташованих на різних рівнях, і розкритих дверей).

А ось для великогабаритної теплиці необхідно організувати спеціальну систему автоматичного провітрювання разом з наскрізним продуванием при декількох одночасно відкриваються дверях (в автоматичному режимі).

Така система буде ідеальною для вузьких і довгих теплиць, в яких утруднена циркуляція повітря.

Найкраще встановити в теплиці складну систему вентиляції зі спеціальними датчиками температури і вологості повітря.

Але для маленького присадибної ділянки можна сконструювати систему автоматичного провітрювання теплиці своїми руками з простими, але надійними механізмами.

Автоматичне провітрювання теплиць своїми руками

Рослини в теплиці надійно захищені від холоду і перепадів температури, система поливу забезпечує необхідний для росту рівень вологості. Але ці показники необхідно постійно контролювати, щоб не допустити перегріву, в теплицях встановлюються вікна, що відчиняються для провітрювання.

Другою важливою причиною провітрювання є необхідність створення руху повітря. Це дозволяє запилювати рослини в період цвітіння. При постійному проживанні на ділянці, де встановлена ​​теплиця, можна щодня відкривати кватирки, але при періодичному відвідуванні господарства потрібно встановити спеціальну систему.

Автоматичне провітрювання теплиць своїми руками з підручних матеріалів стане практичним і недорогим варіантом.

різновиди систем

Основне поділ систем вентиляції відбувається на дві категорії:

• автономні механізми;
• енергозалежні системи.

В основу функціонування пристроїв в обох групах покладена дія термопрівода. Для енергозалежною системи необхідна наявність джерела живлення, їм може стати електричний струм або сонячна батарея.

Роботу пристрою контролює термореле з заданим параметром температури, що є оптимальною для рослин. При спрацьовуванні датчика, сполученого в ланцюг з вентилятором, включається мотор, і лопаті механізму нагнітають свіже повітря і видаляють відпрацьований.

Примусова вентиляція ефективна і зручна, вона має високу потужність і використовується для великих площ.

Технологічна система не позбавлена ​​недоліків:

• висока вартість пристрою, що вимагає герметичності і електроніки;
• відключення при відсутності електрики.

Автономні механізми діляться на три групи: пневматичні, гідравлічні і біметалеві. При влаштуванні системи термопрівод використовує здатність речовин розширюватися при нагріванні.

Біметалічне пристрій виготовляється з двох смуг металів з різним коефіцієнтом розширення. Вони скріплюються між собою по всій довжині. При нагріванні одна смуга стає довшим і згинається.

Великий розмір пластини забезпечує значне зусилля. Поєднавши кінець біметалічного пристрою через коромисло з фрамугою, отримаємо недорогий автономний механізм.

Після охолодження пластина повернеться в початкове положення і закриє кватирку.

Гідравлічний пристрій для провітрювання діє завдяки розширенню рідини в циліндрі, при збільшенні обсягу вона виштовхує поршень, з'єднаний з фрамугою, і відбувається відкривання. При охолодженні рідини відбувається втягування поршня і фрамуга закривається.

Інертність – головний недолік системи, рідина повільно змінює температуру і об'єм, тому несвоєчасно реагує на похолодання.

Її варто монтувати для кватирок нагорі теплиці – з них виходить гаряче повітря, а холодного не потрапляє в кількості, здатній пошкодити рослини.

Пневматичний привід діє за аналогією з гідравлічним механізмом, тільки тут використовується повітря. Використання цих систем має свої особливості:

1. Гідравлічний циліндр не повинен перебувати під впливом сонячних променів, інакше він спрацює немає від внутрішньої температури в теплиці, а від сонячного нагріву.
2. Виробник встановлює обмеження по ширині відкривання кватирок і їх вазі.

саморобні пристрої

Справжнього економічного ефекту можна домогтися при установці саморобного механізму, якщо ви не хочете витрачати гроші на готове пристрій, зберіть його з підручних матеріалів. Найпростішою є система сполучених посудин. Для її пристрою знадобиться:

• Дві пластикові ємності різних розмірів, одна об'ємом 5-6 літрів, друга – 1,5-2.
• З'єднувальний шланг, довжина якого становить відстань від великої місткості до фрамуги з вільним провисання.
• Металевий штуцер по діаметру шланга.
• Герметик.

Обсяг ємностей необхідно підібрати виходячи з ваги кватирки. Для відкривання легкої фрамуги підійдуть пластикові пляшки на 5 і 1,5 літра. Підійде тонкий гумовий шланг або пластикова трубка від крапельниці.

Велика ємність стане додатковим баком, в неї на третину обсягу потрібно налити води і щільно закрити кришкою. У кришці вирізується отвір, в нього вставляється штуцер, на який надівається кінець шланга.

У меншу тару також налийте невелику кількість води і закрийте кришкою, в отвір якої вставите другий кінець шланга. При перевертанні пляшки вниз пробкою, вода повинна покривати вставлений кінець шланга.

Після обробки герметиком сполучені посудини готові до установки. Розширювальний бак встановлюється під дахом теплиці, недалеко від фрамуги. Меншу пляшку, яка є вантажем, прикріплюють до верхньої частини кватирки.

Пристрій відкриття вікна має передбачати обертання рами по горизонтальній осі.

Принцип дії і регулювання системи

При підвищенні температури в розширювальному баку, що стоїть в найвищій точці, збільшується обсяг повітря і виштовхує частина рідини. Вода по сполучному шлангу перетікає в меншу ємність і збільшує її вагу. Під вагою пляшки рама опускається вниз.

Після охолодження бак стискається і засмоктує рідину назад. Легка пляшка не утримує вікно, і воно закривається. Для полегшення процесу закривання на нижню частину рами кріпиться противагу, наприклад, дерев'яний брусок.

Щоб обмежити величину відкривання фрамуги, встановлюють фіксатори.

Така система провітрювання регулюється кількома способами:

1. Місцем установки розширювального бака, його розташування вибирають з урахуванням інтенсивності нагріву в різних частинах теплиці.
2. Кількістю малих ємностей або установкою додаткового вантажу, що прискорює відкривання.
3. Ширину розорювання регулюють кріпленням вантажу в нижній частині вікна.

Можна дещо змінити конструкцію пристрою і закріпити меншу ємність нема на рамі, а на шнурі, перекинутому через блок.Другий кінець шнура кріпиться до нижньої частини кватирки. Пляшка в цьому випадку буде не опускати раму, а піднімати. Додавши вантаж на верхню частину фрамуги, можна отримати пристрій високої потужності, що дозволяє відкривати для провітрювання важке вікно.

Аналогічна система виготовляється з використанням скляних банок, але застосування надійного пластика замість крихкого скла виправдано, можна не турбуватися про його збереження. При необхідності експериментують з розміром і матеріалом ємностей, так як розширювального бака використовує металеву каністру, а ємністю-вантажем служить пляшка на 5 літрів.

Це простий пристрій прослужить кілька років, воно надійно і не вимагає фінансових витрат. Єдина умова – необхідно періодично доливати в систему випарувалася воду.

У цьому відео продемонстровано, як працює регулятор температури в теплиці з пластикових пляшок:

Подивіться звіт про результат річних випробувань декількох термопріводов:
