Пристрій дренажу в саду

Грунтово-кліматичні умови північного заходу мають свої особливості, що мають велике значення для землеробства. Цей регіон справедливо вважається зоною ризикованого землеробства: бідні дерново-підзолисті, важкі глинисті і суглинні, торф'яні перезволожені ґрунти; мала кількість тепла протягом вегетаційного сезону; надлишок атмосферних опадів, що призводять до переохолодження землі і кисневого голодування коренів, внаслідок чого рослини часто гинуть. Застій води відбувається через присутність в глибині грунту потужних шарів подстилающих глин, які перешкоджають просочуванню води від атмосферних опадів в нижні горизонти грунту.

Викопуючи глибоку яму, кожен садівник стикається з наявністю глини в землі і високим рівнем грунтових вод. В таких умовах дуже важко гарантувати врожайність і високу декоративність саду. Мабуть, єдине, що в цій низці факторів ризику можна до певної міри виправити садівникові – це водний режим ґрунтів.

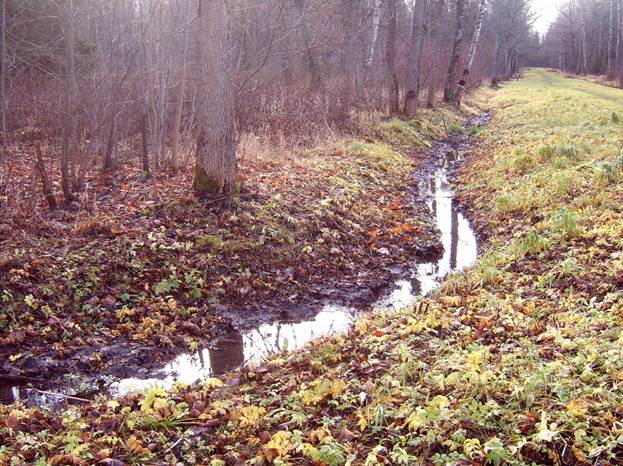

Відкрита дренажна канава в лісовому масиві

Оптимізація водного режиму грунтів досягається пристроєм дренажу на ділянці. Фахівці вважають, що практично всі грунту північного заходу, за винятком піщаних і супіщаних (при низькому стоянні у них ґрунтових вод) в окремих нечисленних районах, потребують меліорації, тобто осушення в розумних межах.

дренаж

Що таке дренаж? І чи є необхідність в ньому на вашій ділянці? Такі питання резонно виникають у кожного новачка, і неважливо, що саме ви планує посадити на ділянці – плодовий або декоративний сад, розбити город або зелений газон, – надлишок води на землі не дозволить успішно втілити жоден з названих проектів.

В рамках науки меліорації (поліпшення перезволожених, засолених, закислення грунтів за рахунок осушення, нейтралізації надмірно кислих грунтів і т.д.) дренаж означає систему труб і спеціальних споруд для пониження рівня грунтових і грунтово-напірних вод.

Йдеться про так званому закритому дренажі (підземному). Пристроєм дренажу займаються спеціальні організації на замовлення і після інженерно-геологічних досліджень ділянки. Консультації фахівців бажані, щоб правильно розрахувати необхідний відведення води, не зробити його надмірною і переосушіть ділянку, що теж шкідливо. Зазвичай при будівництві будинку і саду меліоративні роботи доручають фахівцям. Але нерідко садівники роблять осушувальні роботи самостійно. Складність цих робіт полягає, головним чином, в необхідності суворо витримати рівне щільне дно дренажних канав з заданим ухилом.

На ділянках, де грунт – піски і супіски, вода не застоюється, швидко йде вглиб і не створює хліборобам проблем надмірного зволоження. У таких випадках про пристрій дренажу мова, зрозуміло, не йде. Тут швидше доведеться вирішувати проблему ліквідації нестачі вологи, іноді за рахунок впровадження шару глини як підстильної породи під пісок. Альтернативний спосіб – глінованія, тобто додавання дрібних грудок глини в поверхневий піщаний шар грунту для отримання більш сприятливого для життя рослин механічного складу грунту.

На ділянках із застійною водою (після дощу, талого снігу, поливу) дренаж необхідний, і не тільки на місці майбутнього газону.

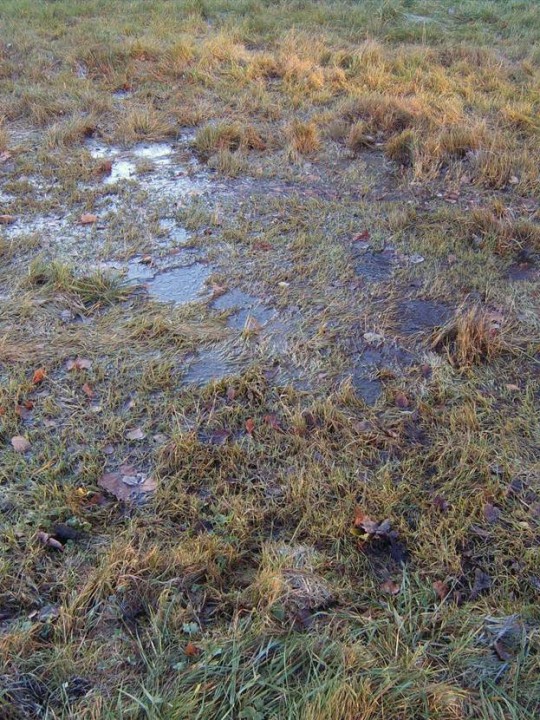

Застійна вода на ділянці

Зазвичай картину «озера» на ділянці спостерігають ті садівники, кому дісталися важкі глинисті, суглинні грунту з близьким (ближче 1 м від поверхні землі) стоянням грунтових вод, заболочені торфовища на рівній поверхні, без зниження рельєфу місцевості і природного стоку поверхневих вод.

В такому випадку перша необхідність освоєння земельної ділянки – його осушення від поверхневих вод за допомогою пристрою відкритих дренажних (осушувальних) канав по периметру ділянки з ухилом в бік магістральної канави садівництва або найближчого водоймища.Відкриті дренажні канави прокопують глибиною 0,5 – 0,7 м і шириною 0,5 – 0,6 м. У профіль канава звужується донизу, бічні стінки розташовують під кутом 30 – 60 градусів.

Такі канави ефективно відводять надлишок води від дощів, талого снігу при заданому ухилі дна канав в бік природного пониження рельєфу місцевості або штучного водоприймача (дренажного колодязя, кювету, водойми). Якщо рельєф всієї ділянки має ухил, то і близькі до поверхні грунтові води теж просочуються в канави, осушуючи землю саду.

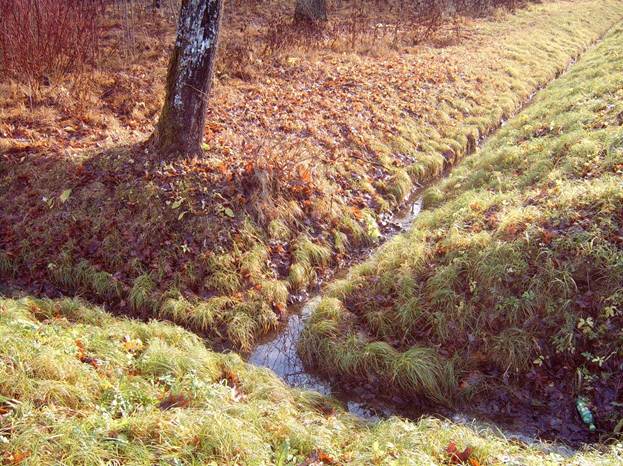

Відкрита дренажна канава

Важливо: За будівельним нормам достатнім для самопливу вважають ухил 2 – 5 мм на 1 погонний метр канави. Такий же ухил задають під час риття канав для закритого дренажу (від 2 мм на глинистих ґрунтах, 3 мм на суглинних і 5 мм на піщаних ґрунтах), при цьому швидкість водотоку не повинна перевищувати 1 м в секунду.

Грунтові води

Грунтові води – це підземні води постійного водоносного горизонту, найближчого від поверхні землі. Вони утворюються за рахунок просочування крізь ґрунт атмосферних опадів і вод близьких водойм. Вони можуть підживлюватися висхідними водами глибших грунтових горизонтів, насичених водою, підземних струмків і річок.

Визначити рівень ґрунтових вод можна за рівнем води в найближчому до вашої ділянки криниці. А якщо такого немає, для перевірки рівня влагоносного горизонту копають яму до появи першої, що не минає води, заміряють глибину її залягання і зважають на цю обставину при осушувальних роботах на ділянці. При копанні ями, шурфу легко побачити і оцінити потужність ґрунтових шарів – темних родючих і сірих безплідних, наявність подстилающих родючий шар грунту глин, які і не дають надлишку вологи йти в нижні горизонти грунту. Близьке розташування глини вимагає дренування ділянки, інакше все посадки будуть приречені на загибель через перезволоження грунту, кисневого голодування коренів, їх хвороб і відмирання.

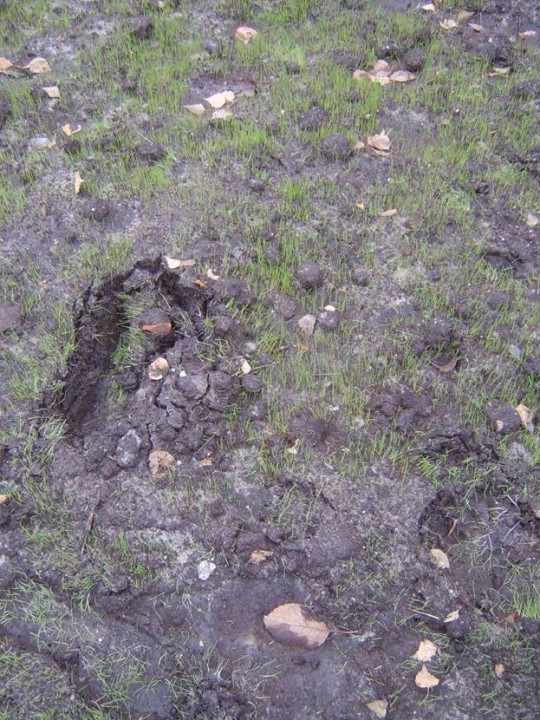

Перезволожений ділянку газону

Самостійно садівники найчастіше роблять відкритий дренаж у вигляді відкритих канав навколо саду з відведенням води у водоприймач (загальну дренажну канаву між ділянками, найближче водоймище). Для ефективного стоку поверхневих вод необхідно створити ухил ділянки і канав в 3 – 5 мм на один погонний метр.

Іноді умільці вирішують зробити самостійно і закритий дренаж. Для його пристрою використовують дренажні пластикові (ПВХ) гофровані та перфоровані труби різного діаметру (63 – 200 мм), фітинги для їх з'єднання, оглядові і поворотні колодязі в місцях з'єднання труб, геотекстиль для захисту труб від замулювання, щебінь, керамзит, гравій для створення кращої фільтрації води.

Іноді краще труби в геотекстиль – фильтрующем нетканих матеріалів, що оберігає дренажну трубу від замулювання (для останніх труб не потрібне додаткове «обгортання» дрени в геотекстиль). У западині хвилі труби є численні отвори діаметром 1,5 – 5 мм, крізь які вода просочується всередину труби і відводиться з ділянки завдяки виконаному ухилу дна дренажних канав. Труби легкі, гнучкі і в той же час жорсткі, витримують тиск грунту і всіх наземних навантажень. Вони мають високу стійкість до корозії, малим внутрішнім опором течією води, прості і зручні в транспортуванні і монтажі. Бухти труб довжиною 40 – 50 м мають масу близько 25 кг. Термін служби обладнання дренажної мережі виробники визначають не менше 50 років.

Дренажні оглядові колодязі, як і труби, виготовляють зі спеціального синтетичного матеріалу, гофрованого, легкого і міцного. Колодязі використовують для з'єднання труб різного спрямування і обслуговування мережі, збору води. Їх встановлюють через кожні 50 м лінії трубопроводу і на кожному другому повороті магістралей. Звичайний розмір колодязя: діаметр 315 мм, висота від 1,25 до 3 м.При невеликому обсязі відводиться води колодязі використовують як водоприймачі, беруть з них воду для поливу. Перед засипанням щебенем і грунтом колодязь теж обертають геотекстилем від замулювання.

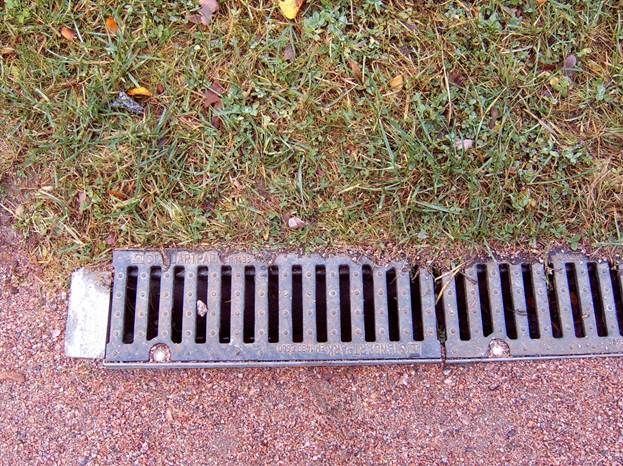

Дренажний лоток на кордоні доріжки

Якщо поруч з ділянкою немає природного водоприймача, в найнижчій точці рельєфу влаштовують насиченість колодязь з бетонних кілець глибиною не менше 3 м. Замість дна роблять пошарове засипку щебенем і піском, при цьому, чим менше водопроникність грунту, тим глибше роблять колодязь і подушку з щебеню з піском. Вода з колодязя при такому його пристрої поступово йде в глибинні горизонти землі. При необхідності воду використовують для поливу.

Поворотні колодязі використовують також для періодичного промивання дренажної мережі раз в 5 – 10 років. Воду в колодязь подають під напором з поливального шланга. Щоб кришки колодязів не впадали в очі, їх можна задекорувати малими садовими формами: установкою визнав, скульптури, лавок. Роблять і так: закривають кришку плівкою, засипають шаром землі і сіють газонну траву. Або навколо колодязя висаджують багаторічні рослини, які прикрасять дизайн ділянки і, в той же час, дозволять здійснювати контроль і догляд за системою дренажу.

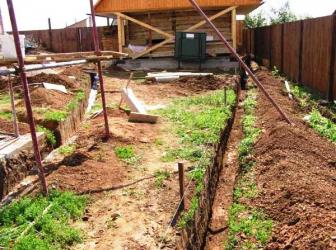

Найпростіше з підземних варіантів дренажу самостійно зробити «літній» дренаж для збору поверхневих вод від опадів і талого снігу навесні. На території ділянки викопують неглибокі канави (30 – 50 см) по збирає лініях, що впадає в магістральні канави, і з дедалі більшого глибиною до 1 м на виведення води в водоприймачі (заглиблення придорожні кювети, глибокі обвідні канави між ділянками). Ширина канави визначається діаметром дренажної труби плюс 40 см. Профіль канави роблять прямокутним або у вигляді трапеції звуженням донизу. Розташування канав намічають на плані «ялинкою», згідно загальному ухилу рельєфу ділянки і ухилу профілю кожної канавки в 3 – 5 мм на один погонний метр, щоб вода через тонкі збирають труби в кінцевому підсумку надходила в магістральну головну трубу більшого діаметра і виводилася у водоприймач.

Важливо, щоб дно канав і траншей було рівним, щільним і витриманим строго по заданому ухилу.

Відстань між трубами залежить від обсягу поверхневих вод, які зазвичай скупчуються на ділянці: чим більше води, тим частіше розташовують труби (через 1 – 3 метри). Корисно до укладання труб і щебеню переконатися, що ухили канав виконані правильно, і вода після дощу йде в водоприймач. Якщо вода стоїть, треба збільшити ухил в місцях застою.

Висновок магістральної труби в водоприймач або в зливову каналізацію роблять зі зворотним підпірною клапаном, щоб зовнішні води не могли довільно потрапляти всередину дренажної мережі зворотним водотоком. При випуску у водойму дренажна труба повинна бути закладена вище горизонту води у водоймі під час паводку. Якщо вихід буде нижче, то його теж необхідно обладнати зворотним підпірною клапаном.

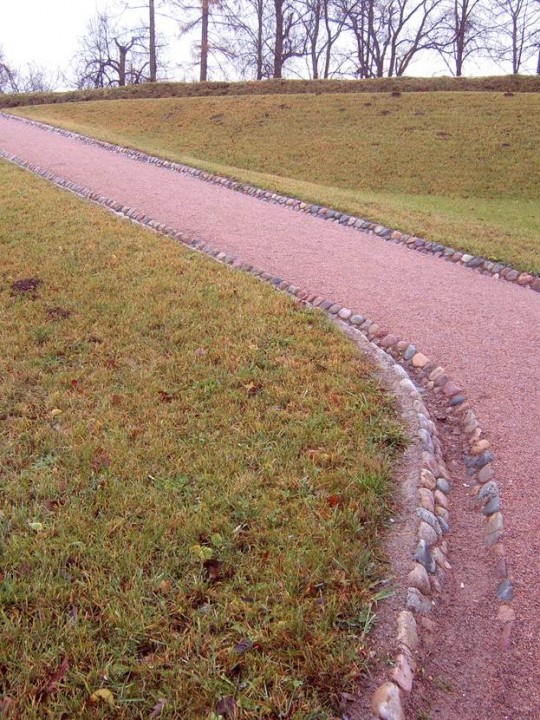

Мощення дренажної канавки уздовж доріжки в парку

Методика укладання труб

• на дно викопаної з заданим ухилом канави розстеляють геотекстиль, добре пропускає воду (нетканий матеріал, краще мульчирующий, що не укривной – Дорн, флізелін, лутрасил з щільністю 60 г на кв. м);
• на геотекстиль насипають шар піску 5 см (не обов'язково), потім щебеню, керамзиту товщиною 10 – 15 см;
• на щебінь укладають дренажні труби, поєднуючи їх за профілем канав з допомогою трійників або хрестовин з пластика. Вільні кінці труб обертають подвійним шаром геотекстилю та щільно обв'язують дротом або синтетичним шпагатом;
• поверх труби насипають шар щебеню, керамзиту, гравію (що є), або хмизу, зрубаного на ділянці;
• труби, оточені шаром фільтруючого сипучого матеріалу, закривають внахлест геотекстилем, лежачим по стінках канав і поверхні землі;
• далі траншею засипають гравієм, піском, землею до рівня поверхні ділянки;
• труби малого діаметра виводять до більших трубах, з'єднують з ними фітингами, ставлять оглядові колодязі з елементами, що фільтрують;
• великі труби діаметром 110 мм і більше служать для відводу води у водоприймач (колодязь, придорожній кювет, глибоку канаву між ділянками, водойма);
• якщо висновок магістрального каналу виходить нижче рівня кювету, канави, влаштовують оглядовий колодязь глибиною до 1 м, що відводяться води з нього перекачують насосом в водоприймач в міру необхідності.

Чи не помітна на перший погляд, дренажна система, – запорука хороших урожаїв, а також комфорту і краси на ділянці.
