Особливості і самостійна заміна деталей перфоратора

Перфоратор являє собою ударну машину, робота якої представлена ​​ударно-обертальними рухами. Основною відмінністю від процесу свердління є пробивання отвору за допомогою бура.

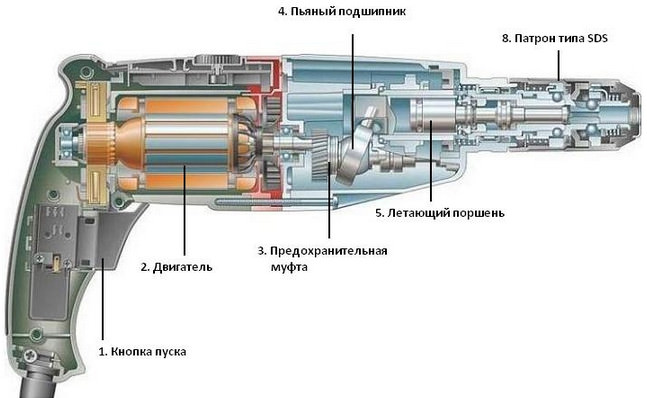

Пристрій патрона і ударної частини перфоратора

Конструктивні особливості перфоратора залежать від фірми-виробника і функціональних характеристик. В цілому, пристрій всіх перфораторів володіє схожістю, і засноване на роботі:

• ударного механізму;
• редуктора;
• електродвигуна;
• патрона.

Робота перфоратора обумовлена ​​наявністю вертикально або горизонтально розташованого колекторного електродвигуна. Для невеликих перфораторів частіше використовується горизонтальне розташування двигуна, Що робить використання інструменту комфортним, але негативно позначається на навантаженні. Вертикальне розміщення двигуна надає бойку і поршневий системі велику амплітуду, тому інструмент здатний витримувати значне навантаження.

Обов'язковий компонент будь-якого перфоратора представлений ударним механізмом, в залежності від типу якого інструмент може бути:

• електромеханічним;
• електропневматичним.

Другий варіант, при незначній потужності двигуна, дозволяє забезпечувати максимальну впливає енергію. Перфоратори полегшеного типу мають хитний підшипник. Середні і важкі інструменти відрізняються наявністю кривошипно-шатунного механізму.

Ударний механізм полегшеного типу представлений поршнем, бойком, підшипником і тараном. Більш важкий інструмент крім кривошипно-шатунного механізму, має таран, ударник, поршень і насадку.

Принцип дії:

• подача крутного моменту з двигуна на внутрішню подшипниковую втулку;
• отримання вібрації від перпендикулярній осі, представленої зовнішньої втулкою і поршнем;
• запуск дії тарана;
• вібрація поршня і удари по бойку;
• вплив бойка на робочу частину патрона.

В результаті таких дій потужність моторної частини перетворюється в достатню ударну силу.

Як поміняти ударний болт в перфораторі (відео)

Інші складові інструменту

В якості додаткових вузлів і пристроїв, що роблять роботу максимально зручним, легким і ефективною, використовуються:

• противібраційний пристрій;
• обмежувач глибини роботи;
• засобами для видалення пилу.

Виробниками перфораторів розробляються нові і сучасні противібраційний системи, які можуть бути як активними, так і пасивними. Активний тип AVS-систем встановлюється виключно на найбільш потужні моделі.

Гасіння або зниження вібрації в процесі роботи інструменту здійснюється амортизирующим пристроєм, противагою з пружиною. Пасивна система представлена ​​звичайними гумовими накладками на корпусі. Запобіжна муфта захищає електродвигун при миттєвої зупинки і запобігає перегорання і перегрів при збільшених значеннях струму.

Ремонт перфоратора своїми руками

Перфоратори, незалежно від виду, найчастіше експлуатуються в досить складних умовах, які супроводжуються вібраціями, ударною силою і значною кількістю пилу, що може провокувати появу механічних і електричних поломок. Найбільш характерні поломки електрики найчастіше бувають представлені проблемами пускової кнопки і зносом щіток. Виправляти несправності двигуна своїми руками не рекомендується. Такі проблеми усуваються тільки професійними електриками-обмотувача.

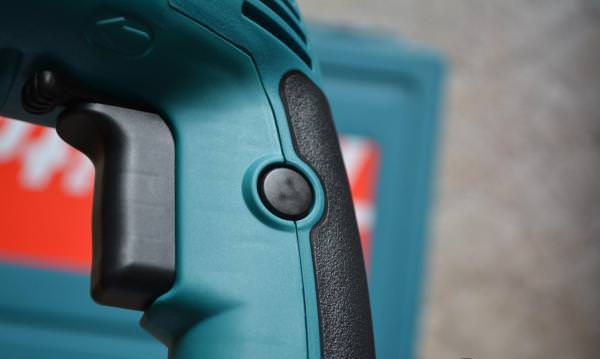

Кнопку і графітові щітки придбати і замінити самостійно досить просто, І найчастіше вони йдуть в якості додаткового комплекту до інструменту.Головною умовою правильної заміни за умови ремонту своїми руками є суворе дотримання розташування контактів конфігурації і затиску відповідно до заводського підключенням. Вихід з ладу електрики супроводжується надмірним іскрінням, шумом і характерним запахом гару, що виходить від корпусу.

Якщо інструмент не включається, то причиною може бути як поломка електрики, так і збій в механічної частини. Механічна частина може прийти в непридатність в результаті негативного впливу пилу і бруду, які потрапляють в рухливі частини перфоратора, а також при перевищенні допустимого навантаження. Щоб мінімізувати ризик смужки механіки потрібно регулярно віддавати інструмент на профілактичне обслуговування в ремонтну майстерню, де будуть правильно підібрані мастило і підшипники, а також ударні комплектуючі.

розбирання інструменту

При нестабільній роботі інструменту, появі нехарактерних звуків, шуму і запаху гару, а також відсутності включення, перфоратор потрібно правильно розібрати:

• розвести редуктор і корпус приладу до освіти щілини, шириною в 305 см;
• перевести перемикач в ударне положення і зняти перемикач;
• демонтувати корпус з редуктора;
• розібрати патрон;
• від'єднати важіль перемикача режимів;
• зняти якір, відкрутивши три болта і знявши кришку.

Полегшені перфоратори можна ремонтувати самостійно, а заміну частин професійного інструменту необхідно довірити професіоналам.

Як поміняти статор перфоратора (відео)

Поетапний пошук і усунення поломок

До категорії найбільш частих і поширених проблем, які супроводжують експлуатацію побутового та професійного перфоратора, відносяться як швидко і легко переборні, так і потребують обслуговування в ремонтних майстернях. Всі перераховані нижче проблеми вимагають заміни пошкоджених елементів.
