Тени для водонагрівача: як вибрати і замінити своїми руками

Трубчастий електронагрівач, або в простолюдді ТЕН, – добре відомий більшості споживачів нагрівальний елемент, який широко застосовується при виробництві водонагрівачів і необхідний для нагрівання води. Сучасні Тени представляють собою металеву трубку, заповнену теплопроводящим електроізолятором.

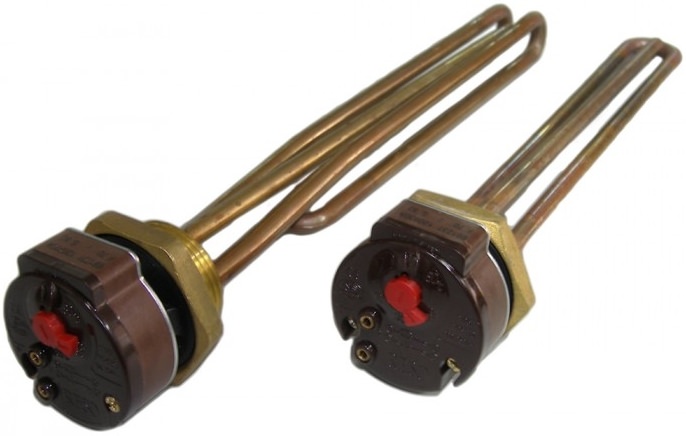

Тени для водонагрівача з терморегулятором

Водогрійний ТЕН є основним конструктивним елементом, відповідає за підігрів води всередині бойлера до певних температурних показників. Прості і дуже надійні в роботі водонагрівальні Тени, оснащені терморегулятором, розраховані на постійну і безперебійну роботу протягом декількох років.

Елементи розрізняються по конструкції, способу установки і матеріалу. Також існують теплоносії з непрямим і комбінованим нагрівом.

Призначення і принцип роботи

З точки зору конструкційних особливостей, принцип роботи таких елементів заснований на нагрівальної дротяної спіралі, що має високий питомий опір. Стандартний варіант нікель-хромового сплаву розміщується всередині трубчастого корпусу. Простір усередині корпусу заповнене діелектричним наповнювачем, в якості якого найчастіше використовується оксид магнію.

Кінцеві частини корпусу герметично закриваються за допомогою терм-пластикових або керамічних заглушок. Також, всередині корпусу, розміщується спеціальний контактний стрижень, який при експлуатації запобігає перегорання кабелю, залишаючись холодним в процесі нагрівання. Трубка може бути представлена ​​такими матеріалами, як мідь, мідні сплави і нержавіюча сталь.

Конструкція стандартного Тена:

• мідна, сталева або латунна труба;
• дротова труба з високими показниками питомої опору;
• наповнювач периклаз;
• контактний стрижень;
• порцелянові ізолятори;
• трубчаста оболонка;
• терморегулятор.

Основна небезпека для нагрівальних елементів представлена ​​розчиненими у воді солями. В процесі нагрівання елемента, у водному середовищі відбувається частковий гідроліз солей, що супроводжується утворенням осаду на поверхні трубки, що може стати причиною виходу з ладу водонагрівача. Щоб знизити ризик поломки, водогрійні прилади обладнуються спеціальними магнієвими анодами, які в міру вироблення потрібно замінити.

Як влаштований терморегулятор Тена (відео)

Види нагрівальних елементів

Нагрівальний елемент або ТЕН в Водогреев з термостатом може бути представлений двома основними видами:

• мокрий нагрівальний елемент, який встановлюється в таких моделях, як АТТ, Еlectrolux EWH-Centurio і АSF;
• сухий нагрівальний елемент, який використовується в техніці під марками Iseа, АEG, Tesy і Ariston Ti Tronic-Best.

Основна відмінність таких нагрівачів полягає в їх розташувань. Перший варіант безпосередньо контактує з водою, що позитивно позначається на швидкості нагріву. Однак, негативний вплив хімічних компонентів води викликає утворення накипу і корозії, що знижує термін служби мокрого нагрівача.

Найбільш популярні Водограю з так званими сухими нагрівальними елементами, які розташовуються усередині спеціального захисного кожуха і не контактують з водою. Незважаючи на те, що час нагрівання більш тривалий, таке обладнання коштує на порядок дорожче. Водонагрівачі з сухим теном більш довговічні, а самостійна заміна Тена не представляє складності.

Не менш популярні моделі на основі класичних трубчастих і стеарітових нагрівальних елементів. Особливістю конструктивного виконання є використання для нагрівання спеціальної металевої спіралі, поміщеної в захисну оболонку.Для захисту від перегорання і короткого замикання застосовується додатковий нагрівальний діелектричний елемент.

Як вибрати ТЕН для нагрівання води

При виборі рекомендується звертати увагу на наступні параметри:

• функціональність;
• габарити;
• рівень споживання електроенергії;
• температурні режими при нагріванні;
• спосіб і особливості установки.

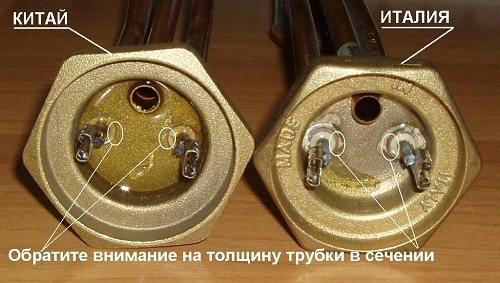

Перед придбанням потрібно уважно оглянути корпус і ознайомиться з технічною документацією. Для побутового використання найкраще підходять водонагрівальні елементи з потужністю не більше 2,5 кВт, оснащені терморегулятором зі спеціальним захистом.

Визначити потужність Тена в кВТ можна за допомогою такої формули: 0,0011 х V х (tк – tн) / Т, де

V – об'єм води, що нагрівається в літрах;

tк – показники кінцевої температури води;

tн – показники початкової температури води;

Т – час на нагрів води в годиннику.

Наприклад, при потужності Тена в 1 кВт нагрів десяти літрів води до температури кипіння займе приблизно 53-55 хвилин. Щоб нагріти до кипіння такий же обсяг води за десять хвилин буде потрібно використовувати ТЕН з потужністю в 5,5 кВт. Найбільш популярні моделі, що випускаються фірмою-виробником Thermowatt.

Як замінити ТЕН в бойлерах Арістон і Термекс

В останні роки значну частину водогрійного обладнання в нашій країні складають моделі «Арістон» і «Термекс», тому споживачам важливо знати основні правила заміни нагрівальних елементів, які використовуються в таких бойлерах.

Як перевірити ТЕН (відео)

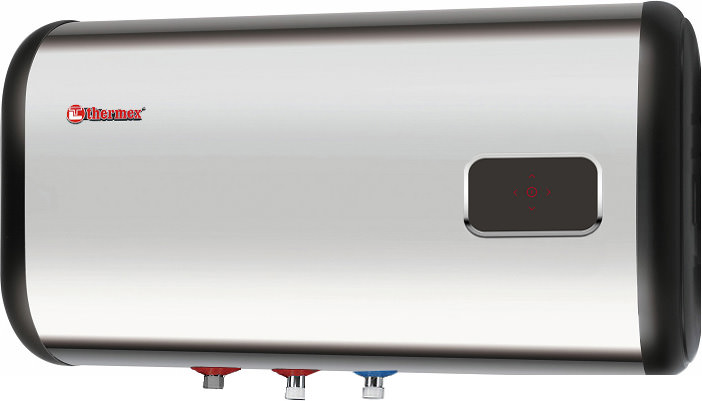

бойлер Термекс

Трубка для нагревателейделается з міді і нержавіючої сталі. Сухі елементи мають керамічне покриття, що збільшує термін їх служби. Максимальний нагрів становить 75 о С. Всі моделі оснащені термостатом, а на деяких встановлюється зовнішній терморегулятор.

Інструкція по проведенню ремонтних робіт:

• перекрити на стояку подачу холодного водопостачання;
• злити воду з водогрійного бака, відкривши кран на гарячу воду і повернувши важіль на запобіжному клапані;
• закрити крани і від'єднати підводку до бойлерних патрубкам;
• демонтувати бойлер;
• відкрутити кріпильні елементи і зняти захисну кришку;
• від'єднати контактні клеми, розташовані на Тене і термостаті;
• відкрутити гвинти на кріпленні притискного фланця і зняти його;
• демонтувати термостат і ТЕН.

Перед тим, як встановити новий водогрійний елемент, потрібно провести очищення внутрішньої поверхні бака від нашарувань накипу і забруднень. Після установки нагрівального елементу, збірка водонагрівача виконується в зворотному порядку.

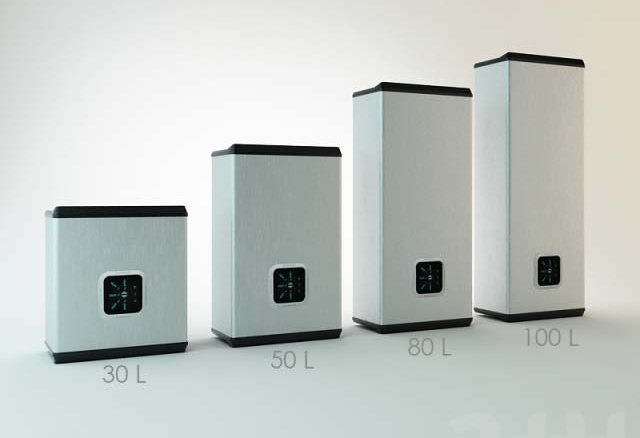

бойлер Арістон

При виробництві італійських водонагрівачів Ariston застосовуються мідні сплави і хромонікелева спіраль. Гнутий елемент встановлюється на латунном фланці, підвищує тепловіддачу. Терморегулятор дозволяє налаштовувати оптимальний рівень температури, але не вище 85 о С градусів. Після досягнення необхідних температурних показників, відбувається автоматичне відключення, а після падіння рівня температури на 5 ° С бойлер починає нагрів.

Конструктивна особливість бойлерів «Арістон» представлена ​​овальним воронковидним фланцем, встановленим зсередини. Для фіксації фланця на корпусі бака використовується спеціальна кріпильна планка, яка розташовується зовні.

Щоб зняти і замінити ТЕН необхідно відвернути гайку і демонтувати планку, після чого проштовхнути фланець і водогрійний елемент всередину бака. Демонтувати і замінювати ТЕН потрібно в похилому положенні, Просунувши фланець в горлову частина. Після заміни, складання здійснюється в зворотному порядку.

Рекомендації по експлуатації

Правилами експлуатації водонагрівача передбачається відключення стояка на гарячу воду, після чого потрібно відкрити крани на Водограю, і включити електроживлення.Вимкнення бойлера полягає відключення живлення, після чого потрібно перекрити крани на водонагрівачі, і відкрити стояк гарячої води. При купанні вода повинна включатися і вимикатися у міру необхідності. Не рекомендується давати воді текти гарячої води невпинно.

При тривалому невикористанні, а також в процесі проведення ремонтних і будь-яких профілактичних робіт, пов'язаних з лінією водопостачання, необхідно обов'язково перекривати індивідуальні запірні вентилі, розташовані на лінії подачі холодного водопостачання і на лінії виходу гарячого водопостачання, а також обов'язково вимикати водонагрівальне обладнання і відключати його від електромережі.

Як очистити ТЕН (відео)

Навіть при правильному виборі бойлера потрібно пам'ятати, що в процесі експлуатації обладнання потребує профілактичних заходах. Перша профілактика бойлера здійснюється приблизно через рік, що дозволить оцінити рівень руйнування магнієвого анода і забруднення бака, а також провести при необхідності чистку або заміну елементів.
