Виготовлення підгортальника з велосипеда

Якщо ви давно товаришували з інструментом і носите горде звання «на всі руки майстер», то зібрати такий пристрій для вас буде не більше, ніж розвагою на пару годин. Але окучник зі старого велосипеда настільки простий, що навіть новачкові не складно зробити це.

Які знадобляться матеріали та інструменти

Все, що потрібно, напевно, є у вашому гаражі. В крайньому випадку будь-яку складову неважко дістати де завгодно – у знайомих, сусідів, в магазині або на смітнику.

1. Культиваторна частина, тобто той самий плуг, який оре грунт. Якщо ви маєте справу зі зварюванням, ви можете зварити його, розташувавши лопаті під відповідним кутом. В іншому випадку простіше використовувати готову секцію культиватора від трактора.
2. Стара рама від велосипеда. Добре, якщо у неї буде колесо і кермо. Ну, або вам потрібно буде знайти їх окремо і з'єднати всі ці деталі.

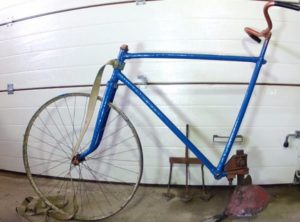

Велосипедна рама стане корпусом майбутнього підгортальника

Покроковий опис процесу

Виготовлення підгортальника складається з декількох етапів.

Зверніть увагу! Пам'ятайте про техніку безпеки під час роботи. При необхідності надягайте рукавички або рукавиці, захищайте очі окулярами, а дихальні шляхи – респіратором.

Підготовчий етап

Спочатку вам потрібно підготувати велосипедну раму до подальших дій. Зніміть кермо, сідло, заднє колесо і педалі. Переднє колесо звільніть від шини і камери, щоб залишився тільки обід.

Розберіть велосипед, знявши з нього всі зайві деталі

Підготуйте секцію плуга (культиватора) до кріплення на місце, де було заднє колесо. Для цього приварите кріплення до секції.

Етап виготовлення агрегату

Ображати кріплення для заднього колеса, щоб залишився тільки трикутник рами. Секція тракторного культиватора прикручується на обрізане місце, впритул до ділянки, на якому кріпилися педалі. Туго затягніть гайки відповідним по діаметру гайковим ключем. Таких ключів може знадобитися два: один – щоб утримувати болт, інший – закручувати гайку.

Використовуйте одночасно велосипедний і гайковий ключі, щоб було зручніше затягувати гайки

Налаштуйте винос секції плуга, щоб під час підгортання вам було зручно йти на деякій відстані від агрегату. Замість сідла встановіть кермо і туго затягніть місце з'єднання велосипедним ключем. Відрегулюйте висоту керма під ваш зріст.

Також буде потрібно затягнути якомога тугіше передню вилку, а краще заварити її намертво, щоб вона не поверталася під час процесу підгортання.

Якщо у вас немає готової культиваторною секції, можна зварити її самостійно або замовити фахівця-зварнику. При цьому потрібно дотримуватися правил:

• ширина підгортальника повинна складати 2/3 ширини ряду;
• кут між звареними лопатями повинен бути близько 80-90 °, щоб деталь добре схоплювала грунт.

Пам'ятайте про техніку безпеки під час зварювальних робіт! При порушенні можна отримати механічні травми, термічні опіки від крапель розплавленого металу і шлаку або ураження електричним струмом.

Ви можете ще більше полегшити роботу з окучником, якщо будете працювати в парі. Одягніть на передню частину агрегату ремінь, за який буде тягнути перший учасник, поки другий керує пристроєм. Також до низу підгортальника можна прикріпити вантаж, щоб плуг краще врізався в грунт.

Як ще можна використовувати велосипед для виготовлення підгортальника

Розглянутий вище спосіб – не єдиний. Ви можете зробити окучник з переднього велосипедного колеса з вилкою. Знадобиться ще два шматка металевої труби, зварені під тупим кутом. До довгій трубі зверху прикріплюється велосипедний кермо. Його теж краще приварити для надійності. На стику двох труб знизу приєднується культиватор.

Виготовити окучник з переднього колеса велосипеда ще простіше

Також можна зробити окучник з триколісного велосипеда для дітей. Для цього знімається сидіння і відкручується переднє колесо. Але для такого варіанту не підходить готовий культиватор від трактора. Краще буде, якщо ви приварите лопаті під певним кутом з внутрішньої сторони рами поруч з колесами. Дана конструкція передбачена для пересування не по міжряддю, а по ряду.

: Як зробити своїми руками окучник-культиватор з старого велосипеда

Як бачите, садово-городні турботи можна значно зменшити, а окучник, який стане вашим помічником, ви легко виготовите самостійно.

Крім того, ви ще й прибудуєте старі, вже непридатні речі, зробивши їх корисним пристосуванням.

А якщо у вас буде час на виготовлення відповідних змінних насадок, то окучник можна використовувати в якості культиватора, або прополювати і рихлити грядки.Успіхів!

Як зробити окучник для картоплі своїми руками

Технології у всіх сферах діяльності людини стрімко розвиваються, прогрес не обійшов стороною і сільське господарство. Проектується нова агротехніка, створюються нові методики посадки тієї чи іншої культури, з кожним днем ​​нового стає все більше і більше.

Але навіть в таких умовах багато городники відрізняються консерваторською ставлення до всього. Можна взяти в приклад навіть процес підгортання картоплі, вищезгадані городники проводять його з допомогою тяпок, що робить процес складніше і енерговитратних.

Що ж може прийти на зміну «улюбленим» сапок? Варіантів відповідей на це питання багато, але найкращий – ручний окучник.

Окучник – універсальний інструмент, який може знадобитися будь-якій городнику, з ним підгортання стане набагато ефективніше. Використання такого інструменту заощаджує ваш час і сили.

Ручні окучники (дискові) призначені для розпушування і підгортання. Використання такого інструменту може гарантувати якісну обробку грунту.

Цей інструмент може допомогти городнику провести підгортання, дозволить уникнути енерговитратну і тяжку роботу.

Вартість залежить від комплектації. В середньому, пристрій з двома дисками коштує в районі 2500 рублів.

Вартість ручного підгортальника близько 2.5 тис.рублей

Вони застосовуються для автоматизованої обробки. Пристрій здатний відразу прибрати бур'яни з оброблюваної території і, власне, успішно провести підгортання бульб. Після маніпуляцій тракторним окучником рівень врожайності картоплі різко збільшується.

Вони складаються з: металевої рами, навісного пристрою, яке відповідає за зчеплення, двох штампованих коліс, залізних стрілчастих лап і відвалів.

Навантаження на окучувач знижують тракторні колеса, в свою чергу, лапи підрізають ґрунт (до п'ятнадцяти сантиметрів). Сталева опора прикріплює лапи до рами. Для підгортання використовуються гратчасті відвали.

В основному, тракторні можуть бути прикріплені виключно до трактора Т-25, у якого досить-таки невелика сила тяги на відміну від МТЗ. Він не здатний працювати з апаратом, у якого більше 3 корпусів.

Якщо перед городником стоїть мета – просто підгорнути картопля, то потрібно відкрутити стрілчасті лапи.

Вартість на тракторні підгортачі для картоплі варіюється від 20000 до 30000 рублів.

Окучник для трактора Т-25

На мотоблок пристрій встановлюється на місце сошника.

Як він працює: під час переходів між рядами пристосування насипає грунт своїми крилами прямо на бульби. До мотоблока можна приєднати дискової окучник.

За фактом, «окучники до мотоблока» – це не окремий вид. Ми використовували це, щоб ви знали, що пристрій можна також встановити на мотокультиватор.

Дисковий окучник до мотоблока

Плужок для підгортання картоплі призначений для полегшення робіт, які пов'язані з вирощуванням картоплі. За допомогою такого плуга нарізають борозни і грядки, розпушують ґрунт, здійснюють посадку сільськогосподарських культур, підгортають.

За своєю комплектації і механізму дії плуг схожий з дисковим окучником. По крайней мере, механізм дії у них абсолютно ідентичний.

Механізм дії ручних окучников досить примітивний. Два городника повинні взятися за пристрій з двох сторін (спереду і ззаду). Один впирається в ручку передньої тяги і призводить окучник в рух, інший – вдавлює диски в грунт, натискаючи на ручку задньої тяги.

Диск проходить через грунт, залишаючи за собою помітний шлейф. За допомогою такого пристрою можна підгортати рослини, що знаходяться в безпосередній близькості один від одного. Але також можна регулювати відстань між дисками, досить просто встановити кілька додаткових деталей.

Для чого необхідно

Якщо ви читаєте це статтю, то безумовно знаєте, що картоплю треба підгортати. Але навіщо?

Зараз ми все докладно пояснимо:

1. При розпушуванні грунту повітря надходить до коріння, завдяки цьому вони розростаються значно швидше
2. Знову ж, коли повітря надходить до коріння, швидко утворюються бульби картоплі
3. Якщо підгортати картоплю, то можна збільшити урожай на 20-30%

Також потрібно дотримуватись деяких правил:

1. Рихлити потрібно своєчасно
2. Рихлити потрібно при похмурій погоді. Найоптимальніший варіант – після дощу, поливних робіт або ранкової роси
3. Не можна проводити підгортання картоплі під час спеки, так як рослина може просто-напросто згоріти

Як правило, використовують мотики, сапи та граблі, їх використання енергозатратно і тривало повремени. На тлі окучников перераховані вище інструменти просто меркнуть.

Ручне підгортання дуже енергозатратно і займає багато часу

А найголовніше – окучувач можна виготовити своїми руками.

До списку переваг саморобних пристроїв можна зарахувати:

• доступність – так як зробити такий окучник може будь-яка людина
• безкоштовність – випадків, коли людина платила сам собі, не зареєстровано
• ефективність – як правило, саморобні пристрої ні в чому не поступаються ринковим аналогам, але це залежить від конструкції
• підняття самооцінки – адже краще підгортати картоплю в гарному настрої

А ось до мінусів можна зарахувати:

• безпеку роботи – але це залежить від того, наскільки добре сконструйований окучник
• якість – знову ж таки, залежить від того, наскільки добре сконструйований окучник

Окучник своїми руками може зробити практично будь-яка людина

Для створення власного підгортальника потрібна:

• водонапірна труба – вона служить стійкою (Діаметр – 1 дюйм, довжина – метр)
• трубка 0,37 дюйма – вона необхідна для передньої і задньої тяг
• сталевий лист (Товщина – 2 мм.) -З неї будуть зроблені відвали
• талреп – який буде закріплювати передню тягу і стійку

Замість талрепа використовують і пластину зі сталі, в ній ви повинні висвердлити дірки для регулювання нахилу.

Також потрібно при собі мати: будь-які інструменти для згину труб і паяльну лампу (можна використовувати звичайний газовий пальник). Їй потрібно нагріти металеві частини в місцях їх згину. Ще знадобиться пристрій для зварювання і болгарка.

Де можна знайти креслення

В інтернеті є відповіді на всі питання, навіть на такі. Креслення для виготовлення ручного підгортальника можна знайти в мережі, або в будь-яких журналах по тематиці Сад / Город.

Креслення дискового підгортальника креслення підгортальника для трактора креслення підгортальника

Установка саморобного підгортальника на мотоблок

Щоб встановити саморобний окучник на мотоблок, знадобиться кронштейн. До кронштейну приєднують за допомогою стопора і болтів до плоских шайб поводок саморобки. Стопор відправляють всередину труби в формі квадрата і надійно притискають до її зовнішньої поверхні

Багатофункціональність – обов'язкова особливість будь-якого пристрою, в зв'язку з цим і потрібно приділяти увагу регулюванню пристрою.

Регулювати по висоті можна за допомогою телескопічного апарату центральної частини. У трубу потрібно вставити в трубку, яка менше в перерізі, ніж інша, вона переходить в задню тягу. Якщо скористатися таким способом, то можна легко регулювати окучник до рівня зростання городника.

регулювання

Регулювання кута нахилу виконується за допомогою талрепа

станина інструменту повинна бути рухливою.

Для виконання цієї умови передню тягу шарніром прикріплюють до основної стійки, регулювання виконується за допомогою талрепа, що дозволяє змінити кут нахилу.

У разі, коли талреп відсутня, використовують металеву пластину, її фіксують в потрібному положенні і закріплюють болтами.

До стійки потрібно приварити задню тягу і відвали, потім прикріплюється передня тяга. Ширина задньої тяги – 0,5 метра. рукоятки – 0,2 метра. До центру вилки приварюють трубу, довжиною 0,3 метра, цим кінцем конструкція вставляється в порожнину вертикальної тяги.

Для регулювання висоти стійки потрібно рассверлить отвори, які знаходяться на її верхньому кінці. Точно такі ж маніпуляції необхідно виконати з вертикальною виделкою. У передній і задній тяг повинна бути ідентична ширина.

Виготовлення двухотвального плуга

Щоб зробити двухотвальний плуг, знадобляться пластини, кожна по два міліметри завтовшки. Їм потрібно надати напівкруглі вигини. Потім проводиться процес приварювання двох половинок до стійки.

Два важливих аспекти роботи: шов в місці, де стикуються деталі, зобов'язаний бути рівним, пластини повинні бути відшліфовані за допомогою болгарки.

Виготовлення підрізаючого ножа

Щоб виготовити підрізав ніж, потрібно роздобути сталь з високою концентрацією вуглецю.

Потім слід вирізати ніж, який своєю формою повинен бути схожий на наконечник стріли, і ретельно його ув'язнити (кут між поверхнею і ножем повинен бути 45 градусів)

Чому саме 45? Якщо шліфувати ніж під таким кутом, то він довгий час не втрачатиме свою гостроту. Далі потрібно приварити підрізав ніж до нижньої частини стійки і зашліфувати.

Для початку необхідно вирізати 2 пластини із сталевого листа, потім слід надати їм форму півкола. Обидва диска фіксуються на стійці. зварений шов зобов'язаний бути рівним.

Попередньо всі частини, які підлягають зварюванню, потрібно зашліфувати болгаркою, а диски ретельно ув'язнити. Підрізати частину бере на себе майже всі опір ґрунту.

Креслення дисків для підгортальника

Не треба купувати магазинні диски, так як заточити метал, з якого вони виготовлені, болгарка не здатна.

Окучник – майже що незамінний інструмент, який обов'язково повинен бути у кожного поважаючого свій час і сили городника.

Як для садових інструментів, окучники – досить дороге задоволення, яке дійсно здатне допомогти в господарстві. У будь-якому випадку навіть це недешеве обладнання можна зробити власними руками, достатньо вміти користуватися інструментами і використовувати креслення.

Технологія виготовлення підгортальника для картоплі

Вирощування картоплі вимагає великих витрат сил і часу. Протягом сезону картопляні кущі потрібно кілька разів підгорнути: засипати стебла пухкої землею, щоб забезпечити коріння вільний доступ повітря і збереження вологи. Завдяки підгортання краще розвиваються бічні пагони (столони), утворюється більше нових бульб.

Використання засобів малої механізації значно полегшує цей процес. Існує безліч видів навісного обладнання для мотоблоків або міні-тракторів, а також різних ручних інструментів, призначених для підгортання.

види окучников

Найпростіший спосіб – за допомогою мотики або сапи розпушити землю в міжряддях і підсипати грунт під кущі, утворюючи горбки. Але набагато зручніше формувати гряди ручним окучником для картоплі. Навісивши таке пристосування на мотоблок або електричний культиватор, можна швидко обробляти навіть досить великі ділянки.

За один прохід ручним окучником обробляють по одній стороні двох сусідніх рядів, а якщо робочий елемент приєднаний до мотоблока – то відразу кілька. На маленькій ділянці зручніше використовувати ручний інструмент.

У спеціалізованих магазинах продаються різноманітні моделі окучников, у кожної з них свій принцип дії. Вибираючи інструмент для себе, потрібно враховувати розмір оброблюваної ділянки, а якщо є мотоблок або інший агрегат – марку і характеристики.

Залежно від принципу роботи окучники бувають:

По пристрою робочого елемента окучники класифікують наступним чином:

• моделі з постійною шириною захвату (відстанню між дисками або лемехами плужка);
• моделі з регульованою шириною захвату.

На рис.1 і рис.2 показані ручні окучники. Ці моделі зазвичай оснащують одним робочим елементом і зручними ручками (для спільної роботи двох осіб).

Рис 1. Дисковий окучнікРіс 2. Плужок з можливістю регулювання кута атаки

На рис.3 зображено навісне накопичувач на комп'ютері з приєднувальним вузлом до мото-культиватора або міні-трактора. У таких окучников може бути одна або кілька пар дисків (або кілька плужка), змонтованих на спеціальній балці. Кількість робочих елементів залежить від потужності машини.

Рис 3. Мотоблок з дисковим окучником і регульованою шириною захвату

Самостійне виготовлення окучников

Купівля такого обладнання обійдеться недешево. Маючи навички в слюсарній справі і необхідні інструменти, можна заощадити, зробивши окучник для картоплі з підручних матеріалів.

Розглянемо докладніше конструктивні особливості окучников, які можна виготовити самостійно.

У городників найбільшою популярністю користуються дискові моделі, основний елемент яких представляє собою пару металевих дисків ввігнутої форми, встановлених під кутом відносно один одного.

У свою чергу, окучники цього типу можуть бути з фіксованим або регульованою відстанню між дисками і кутом нахилу щодо вертикальної стійки.

Диски встановлюють безпосередньо на осі або за допомогою підшипників ковзання, що значно полегшує роботу.

Підгортальники з плужками (лістерние) вважаються найпростішими, а тому і найнадійнішими в роботі. Вони бувають з постійним відстанню між лемехами або з встановленими розпірні планками, за допомогою яких можна змінювати ширину захвату (фото, Рис.4). У цього типу окучников є недолік – для них потрібно культиватор більшої потужності, ніж для дискових.

Мал. 4. Плужок з регульованою шириною захвату

Виготовлення ручного підгортальника дискового типу

Мал. 5. Схема збірки ручного дискового підгортальника

Приступаючи до роботи, спершу слід зробити креслення підгортальника дискового типу, керуючись докладною схемою складання і проставивши точні розміри.

Для виготовлення такого пристосування знадобляться наступні інструменти:

• газовий різак – для вирізання деталей з листового металу і сталевих профілів;
• газозварювальний пост – для з'єднання деталей звареними швами;
• газовий пальник – для нагрівання ділянок металевих деталей перед тим, як зігнути їх;
• лещата та інші слюсарні інструменти;
• потужна дриль і набір твердосплавних свердел по металу;
• углошлифовальная машина (болгарка) – для зачистки зварних швів;
• трубогиб – бажано, але не обов'язково.

Схема збірки ручного дискового підгортальника

Земля з паростками картоплі; 2. Диски – 2 шт .; 3. Механізм кулачкового типу – 2 шт .; 4. Кронштейн – 2 шт .; 5. Стійка – 2 шт .; 6. Скребок – 2 шт .; 7. Мостова балка – 1 шт .; 8. Болт стопорний – 2 шт .; 9. Рукоятка-гряділь – 1 шт.

Мостова балка виконана з труби діаметром 32 мм з товщиною стінки не менше 2,5 мм.

Стійка (поз. 5 рис.5)

Мал. 6. Стійка для дискового підгортальника

Втулка – 2 шт. Товстостінна сталева труба діаметром 45 мм (45х6,5);

Перемичка – 1 шт. Труба сталева діаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-гряділь (поз.9 рис. 5)

Мал. 7. Рукоятка-гряділь

Втулка – 1 шт. (Сталева труба 45 × 6,5, довжиною 120 мм);

Мобільний зв'язок – 2 шт. (Сталева труба 21 × 2,5, довжиною 1400 мм);

Укосина – 1 шт. (Сталева труба 21 × 2,5, довжиною 700 мм);

Поперечина – 1 шт. (Сталева труба 21 × 2,5);

Рукоятка – 1 шт. (Сталева труба 21 × 2,5 довжиною 450 мм).

Схема регулювання ширини захвату дискового підгортальника

Мал. 8. Схема регулювання ширини захвату дискового підгортальника

Вид а – розвал; вид б – сходження

Опис процесу складання

Основний елемент конструкції – з'єднані між собою два металевих диска ввігнутої форми діаметром від 370 до 700 мм із загостреними краями. Вони повинні бути з сталевого листа товщиною не менше 2 мм.

Умільці по-різному вирішують цю задачу, хтось навіть пристосовує кришки від поламаних великих каструль. Інші зрізають дно і верхню частину від нагрівального бачка старого бойлера, можна зняти диски з сівалки, що відслужила свій термін. Допустимо використовувати старі пильні диски великого діаметру.

Але найкраще, звичайно, виготовити диски з нержавіючої сталі і надати їм потрібну форму на виробництві.

Найпростіший варіант – скріпити диски за допомогою зварених між собою втулок (двох відрізків труби діаметром 25 мм і довжиною 50-80 мм).

В цьому випадку відстані між нижніми точками і кути нахилу дисків завжди залишаються незмінними. Диски обертаються за рахунок ковзання осей у втулках, набитих мастилом (для осей підбирають болти відповідного діаметру і довжини).

При подібної конструкції ширину міжрядь доведеться робити рівною цій відстані.

Якщо до дисків приварити маточини, в кожній з яких буде встановлено по два підшипника ковзання (підійде 203, кульковий однорядний), а осі дисків поєднати зі стійками за допомогою саморобних кулачкових механізмів, то диски зможуть вільно обертатися, що значно полегшить роботу. Сталевий скребок, встановлений на осі з увігнутої сторони кожного диска, буде очищати його під час роботи від налиплого землі.

На бруківці балці висвердлюють кілька наскрізних отворів з кроком 50 мм, щоб регулювати відстань між дисками під розмір міжрядь. З таким механізмом можна працювати і поодинці, але легше і зручніше – удвох. Бажано зробити передню і задню тяги. Тоді штовхати пристрій ззаду буде одна людина, а направляти і тягнути вперед – напарник.

На рис. 6, 7, 8 відповідно показано, як влаштовані вертикальні стійки і як виглядає рукоятка-гряділь. На рис. 8 – кріплення дисків і способи їх регулювання.

Установка саморобного підгортальника на мотоблок

Окучник, що встановлюється на мотоблок, необхідно оснастити вузлом зчеплення з агрегатом.

Його потрібно виготовити, враховуючи приєднувальні розміри відповідної деталі, і передбачити штирі, які будуть міцно з'єднувати навісне обладнання з агрегатом.

Всі деталі вузла зчеплення повинні бути виконані з листа високовуглецевої сталі товщиною не менше 5-7 мм. Як штирів можна використовувати болти відповідного діаметру і довжини.

Схема дискового підгортальника, призначеного для установки на механічний або електричний культиватор

Мал. 9. Схема дискового підгортальника для установки на механічний культиватор

Для того щоб була можливість регулювання кута повороту дисків, на балку встановлюють два талрепа (див. Рис. 10).

Для зміни відстані між дисками в балці просвердлюють ряд отворів для болтових з'єднань.

Конструкція повинна бути повністю симетрична, інакше під час роботи буде складно витримувати рух по прямій, окучник почне йти в сторону.

На рис. 10 показано розташування талрепів і спеціальних болтів (Б і С), за допомогою яких виробляють регулювання положення дисків.

Мал. 10. Регулювання талрепами

Виготовлення плужкового підгортальника

Також можна виготовити окучник для картоплі лістерного (плужкового) типу з нерухомими «крилами» і з регульованою відстанню між ними.

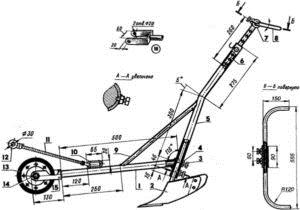

Креслення плужка для підгортальника з регульованою шириною між лемехами, рекомендований для самостійного виготовлення.

Рис 11. Креслення підгортальника плугового типу

Якщо забезпечити такий елемент двома тягами: задній і передній, – він підійде для ручної роботи. Як навісного обладнання плуг можна зміцнити на бруківці балці з приєднувальним вузлом (до мото- або електричному культиватора).

Саморобний окучник для картоплі: поради по виготовленню

Кожен дачник знає, що підгортати картоплю необхідно, якщо хочеться отримати хороший урожай. Цей процес трудомісткий і вимагає багато сил і часу. Саме ці причини і підштовхнули людей до винаходу підгортальника. Це пристосування, яке дозволить з легкістю і меншими витратами часу підгортати набагато більше кущів, чим це можна було зробити, використовуючи ручну працю.

дисковий окучник

Дисковий ручний окучник – це найбільш поширений вид пристосування. Його перевага в тому, що застосовувати його можна як на великих ділянках, так і на невеликому городі у дворі.

До того ж саме цей тип підгортальника є найбільш зручним серед усіх інших. Єдиним мінусом цього пристрою є те, що його вартість набагато більше, ніж у інших пристосувань.

Однак його цілком реально виготовити своїми силами.

Назва "дисковий ручний окучник" сталося не випадково. Воно натякає на головний елемент конструкції, яким є два увігнутих диска, розпушують землю. Однак тут є невеликий нюанс – використовувати таке пристосування можуть лише двоє людей.

Базова конструкція

Варто зазначити, що цей тип пристрою може бути не тільки ручним, але і прикріпленим до мотоблока. З такою конструкцією використовувати його зможе і одна людина. Основними елементами конструкції саморобного ручного підгортальника для картоплі з ручкою будуть такі частини, як:

• два увігнутих диска;
• два талрепа з гвинтовою формою;
• дві стійки;
• поводок Т-подібної форми.

Тут важливо зазначити, що талрепи не дозволяють нахилити агрегат вперед. Вони дають можливість управляти цим ручним пристроєм лише вздовж осьової горизонтальної лінії, що трохи знижує зручність роботи з таким окучником. При експлуатації цього пристосування потрібно дотримуватися два основних правила:

• Відстань між колісними коліями має дорівнювати відстані між нижніми точками. Крім цього даний відрізок повинен також підходити за розмірами до ширини, підгортати грядки. Це правило досить просто дотримуватися, якщо при складанні підгортальника своїми руками передбачити можливість регулювання відстані між лемехами.
• Друге важливе правило – це абсолютно точна симетрія установки дисків. Якщо їх положення буде відрізнятися, то окучник буде весь час йти в одну зі сторін.

Окучник з мотоблоком

Для того щоб підвищити зручність роботи дисковим окучником, можна причепити його до мотоблока. До того ж в такому разі не доведеться вдаватися до допомоги другої людини. Для того щоб причепити окучник для картоплі до мотоблока, необхідно використовувати кронштейн зчіпки. Однак важливо запам'ятати, що при цьому не треба використовувати Граділь.

Для того щоб прикріпити поводок підгортальника до кронштейну, найкраще використовувати пару болтів з плоскими шайбами ​​і стопором. Далі в квадратну трубу вставляється стопор, після чого він добре притискається з зовнішньої сторони. Використовуючи два болта, кронштейн повертають, після чого необхідно поставити повідець уздовж довгастої осі самого мотоблока.

Після завершення цієї операції вся конструкція затискається гайками.

Після цього роботи по кріпленню мотоблока до підгортальника для картоплі можна вважати завершеними. Варто додати, що найбільша ефективність роботи таким апаратом буде досягатися, якщо експлуатувати його на першій передачі. У цьому випадку буде сильно збільшуватися тяга за рахунок того, що швидкість руху буде невелика.

тракторний тип

Використовувати цей тип підгортальника найкраще, якщо є хоча б дачну ділянку. Експлуатувати трактор на маленькій площі неефективно.

До переваг використання зробленого своїми руками підгортальника, прикріпленого до трактора, можна віднести те, що він не тільки підгортає самі бульби, а ще й відразу ж зрізає всі бур'яни. Застосування такої техніки робить процес підгортання картоплі більш механізованим.

До того ж варто відзначити, що виготовити саморобний окучник для картоплі на мінітрактор досить просто.

Для цього будуть потрібні такі речі, як металева рама, будь навісний пристрій, яке використовується в якості зчіпки, а також два штампованих колеса і залізні стрілчасті лапи, гратчасті відвали.

конструкція

Колеса призначаються для того, щоб знизити навантаження на окучник. Лапи же в цій конструкції використовуються для того, щоб підрізати грунт на глибині до 15 см.

Для того щоб прикріпити їх до металевої рамі, використовуються сталеві опори. Ґратчасті відвали в такому вигляді підгортальника грають роль головного, підгортати елемента машини.

Технічні параметри цього виду агрегату приблизно такі:

• Захоплення по ширині – до 140 см.
• Глибина дії – до 10 см.
• Швидкість підгортання – від 6 до 10 км / ч. Швидкість руху самого трактора – до 15 км / ч.
• Вага отриманої конструкції – 180 кг.
• Габарити приблизно такі – 180 * 122 * 100 см.

Для того щоб почати роботу з таким типом саморобного підгортальника для картоплі, необхідно навісити його на задню раму трактора, а після включити задню швидкість.

Під'їхавши задом до рами, важливо її зачепити, щоб вийшла цілісна конструкція. Після цього можна почати роботи по підгортання картоплі.

Важливо стежити за тим, щоб колія, яка залишається від коліс трактора, відповідала положенням відвалів і лап.

Як влаштований окучник

Ручний тип цього пристосування – це досить простий інструмент, з яким досить просто працювати, але робити це необхідно вдвох.

Конструкція самого простого зробленого своїми руками саморобного підгортальника складається з двухотвального робочого органу, підрізаючого ножа, передній тяги.

Тут важливо зазначити, що передня тяга призначається для першої людини, який тягне агрегат на себе, а друга – задня призначається для другої людини, який управляє ходом пристосування. Дуже зручним варіантом буде саморобний ручний окучник для картоплі з коліщатком.

Необхідні матеріали для виготовлення

Для того щоб виготовити окучник, потрібно використовувати такі комплектуючі:

• Порожня водопровідна труба. Вона використовується в якості передньої вертикальної стійки. Вона повинна бути діаметром в 1 дюйм, а також мати довжину від 900 до 1000 мм.
• Необхідно взяти ще дві труби, які будуть використовуватися в якості передньої і задньої тяги. Діаметр цих елементів повинен бути 3/4 дюйма.
• Відвали для саморобного підгортальника для картоплі виготовляються з листової сталі товщиною в 1-2 мм.
• Далі необхідно використовувати талреп. Він буде відповідати за з'єднання передньої тяги і вертикальної стійки. А також він буде виконувати функцію бесступенчатого регулювання кута атаки. Якщо такої деталі немає, то можна використовувати сталеву пластину з отворами для ступеневої регулювання кута.
• Зварювальний апарат.
• Кутошліфувальна машина (болгарка), щоб обробити стики.
• Паяльна лампа для того, щоб нагрівати метал в місці необхідного згину.

Як зробити окучник для картоплі

Для того щоб не помилитися в процесі виготовлення, найкраще підготувати креслення підгортальника для картоплі, а потім приступати до самого процесу.

Почати виготовлення найкраще з вертикальної стійки. Необхідно взяти заздалегідь приготовлену трубу довжиною 900-1000 мм і діаметром в 1 дюйм і загнути її з будь-якого кінця. Місце згину повинен розміщуватися на відстані від 300 до 400 мм від кінця труби. Кут згину повинен бути 10-15 градусів.

Найбільш оптимальний варіант – це використовувати трубогиб для цієї операції. Для того щоб зробити плавний кут, не маючи трубогиба, можна використовувати наступний метод. Труба забивається звичайним піском, в неї вставляються заглушки, і в місці згину, використовуючи паяльну лампу, сталь нагрівають до червонуватого відтінку.

Коли він з'явився, можна пробувати гнути деталь до необхідного положення.

Далі слід виготовлення передньої і задньої тяги. Задня тяга повинна мати форму літери П. Ширина рукоятки повинна бути 500 мм, а її довжина – 200 мм.

Після цього необхідно знайти центр отриманої вилки і приварити до нього вертикальну трубу довжиною в 300 мм. Далі можна вставляти отриману конструкцію в вертикальну тягу.

Другу трубу, яка діаметром 3/4 дюйма, потрібно зігнути так само, як і першу.

Передня тяга повинна бути такого ж типу, як і задня, тобто мати вигляд вилки. Ширина у неї також повинна бути ідентична. Ключова різниця в довжині. Вона повинна бути такою, щоб людина, що стоїть попереду, міг без проблем стояти між ними і триматися за ручки. Іншими словами, довжина підбирається індивідуально.

Двухотвальний плуг і підрізати ніж

Саморобний окучник для картоплі повинен мати ще кілька деталей.Для того щоб створити відвали для цього пристосування, необхідно вирізати дві однакові пластини, товщина яких буде від 1 до 2 мм. Вирізаються вони по заздалегідь приготовленому шаблоном. Після цього важливо надати їм напівкруглий вигин.

Далі слідує процес зварювання цих пластин і вертикальної стійки. Варто відзначити, що в магазинах найчастіше продаються окучники, у яких кут нахилу може регулюватися. Робити те ж саме на саморобному підгортальника для картоплі немає сенсу, так як господар точно знає яка у нього грунт, відстань і т. Д.

Тому пластини приварюються, і створюється рівний зварювальний шов.

Підрізати ніж – це частина конструкції, яка приймає на себе основний опір ґрунту при русі. З цієї причини для ножа потрібно підібрати більш вуглецеву сталь, ніж та, яка могла бути використана для вирізання пластин. Вирізається ніж в формі наконечника стріли. Заточується ніж під кутом в 40-45 градусів.

Ручний окучник для картоплі своїми руками з велосипеда

Перше, що про це хочеться сказати: картопля під соломою ПРАВДА ЗРОСТАЄ. Очманіти)))

Просто цей приклад вже став класичним, коли мова заходить про мінімізацію трудовитрат.

Мовляв, поклав картоплю, соломою засипав – і все. Ні полоти, ні рихлити, ні підгортати. Ні колорадського жука збирати не треба. Восени солому вилами підняв, а там чистенька така картопелька лежить.

Зібрав – і вільний) А паралельно ще одна задача зважилася – земля за сезон під соломою подпрела, бур'яни там повивелісь, родючий шар збагатився за рахунок підгнилого соломи і колишніх бур'янів. Можна в наступному році на цій землі грядки організувати, а картоплю в іншому місці на дернину кладуть – і так до нескінченності.

Я коли про це чисто теоретично писала, мене всі питали – а я сама це бачила? Ура! Тепер бачила) У нас в цьому році, як і в інших питаннях, з картоплею все зовсім не ідеально. Але досвід найцінніший! Коли мені описали метод посадки картоплі, я сама не могла повірити, що таке може бути.

Картопля просто кладеться зверху на траву і засипається соломою. Оскільки ми садили мало не в кінці травня, траву вже доводилося розсовувати руками.

Є два способи приховування картоплі. Перша – робити це в момент посадки шаром не менше 40 см. Друга – присипати 15-20 см, а решта «доповідати» по дорозі.

Плюс останнього способу – картопля швидше проросте при достатній вологості. Плюс першого способу – товстий шар соломи підтримує дуже високу вологість землі і картопля, вчасно посаджена, добре росте навіть у спеку. Хоча пробивається на світло довше.

Ми переховували картоплю відразу. І, на жаль, не соломою, а сіном. Оскільки я сама ще рік назад не дуже відрізняла на слух одне від іншого поясню. Сіно – суха скошена трава. Солома – це висохлі стебла обмолочених злаків. Різниця для картоплі ось у чому: миші порівняно не люблять солому (особливо житнє), а сіно люблять.

Наша картопля зійшла вкрай нерівномірно. І по моїм відчуттям – там, де вона не зійшла, її просто з'їли. У свій час у нас кіт прямо оселився на картоплі. По краях (куди ймовірно кіт мав більший доступ) – сходи дружніше. А в середині – «мертва» зона. Так виглядає картопля у нас (з фотками і раніше косяк) .https: //lh4.googleusercontent.

com / -1bmLWJBw1KU / TjT18QiqQQI / AAAAAAAAAEg / sZumXUL8qt0 / s640 / P1080220.JPGПоскольку наша картопля посаджена пізно і тільки нещодавно почала цвісти, ми її поки не чіпали. Зате вчора на дні народження сусідки їли їх картоплю і ходили на екскурсію дивитися, як вона росте. Смачно! Є дрібні і великі бульби.

Загалом, все як у людей))) А так виглядає картопля у інших сусідів (які її вчасно посадили) https://lh5.googleusercontent.com/-AYesM-3-VxE/TjWSivMFrKI/AAAAAAAAAFQ/Ytwpe8K2cgM/s640/P1080198. JPGВиводи.1) Якщо є можливість, садити все-таки краще під солому, а не під сіно.

Запасати солому треба з осені, точніше з серпня, коли йде збір врожаю зернових. Навесні її ніде і ні за які гроші не знайдеш. Для картоплі краще житнє або ячмінна солома. 2) Соломи потрібно БАГАТО.У нас на площу приблизно півтори сотки пішла тонна (.) Сіна. Може, у соломи витрата менше? Подивимося в наступному році.

3) Все-таки, з точки зору тієї ж безпеки від мишей, садити краще пасмами, а не єдиним простором, як зробили ми.4) Якщо на сусідських городах давно цвіте окученная картопля, а ваша ще навіть не проклюнулась, впадати в депресію рано . Картопля під соломою сходить довго, але потім наздоганяє звичайну.

5) Ну, то, що садити картоплю бажано все-таки на початку травня, а не червня цю, напевно, і так зрозуміло. Але все одно, краще пізно, ніж нікогда.Кажется, про картоплю все)

Ручний окучник для картоплі своїми руками з велосипеда

Дуже проста і легка у виготовленні конструкція. Після підгортання можна регулярно видаляти бур'яни, без ..

17 Червня 2015 – 3 хв. – Додано користувачем Юрій ЛесковІзготавліваем ручної окучник. Юрій Лєсков … Найпростіший окучеватель для картоплі своїми руками – Duration: 4:04. Євген …

Натуральна ПІДГОДІВЛЯ ДЛЯ КАРТОШКІСохраніте, щоб не втратити! Картопля дуже чуйний на добрива. В якості добрива під неї слід використовувати гній, компости, торф, пташиний послід, золу, мінеральні добрива. На одну сотку вносять від 2 до 6 ц гною, компосту, торфу, від 3 до 8 ц перепрілого сміття, від 5 до 10 кг пташиного посліду в порошку і деревної золи.

Торф краще застосовувати не в чистому вигляді, а в суміші з гноєм. Це коли вносять добрива під оранку (перекопування) .При місцевому внесення добрив – в рядки або лунки – їх потрібно майже вдвічі менше.

Гною, наприклад, або звичайного компосту в кожну лунку вносять по дві-три жмені, торфо-фекального компосту – дві жмені, золи – одну жменю, пташиного посліду в порошку – півжмені (ложку) – навіть жменю перегною і ложка золи, внесені в лунку , забезпечують більшу прибавку врожаю. Дуже хороші результати дає застосування мінеральних добрив.

Найкраще вносити їх разом з гноєм; при відсутності ж гною можна обмежитися тільки мінеральними добривами, віддаючи перевагу фосфорним.Чтоби задовольнити потребу картоплі в поживних речовинах, треба вносити азотні, фосфорні та калійні добрива.

Дуже смачна картопля виростає на перепрілий гній або на торфонавозниекомпости.

А ось свіжий гній смак бульб погіршує, до того ж викликає зараження паршею і знижує врожай. Надлишок гною або азотних добрив веде до «жирування» бадилля, накопичення нітратів, а врожайність, навпаки, знижується.

Саморобний культиватор з велосипеда. Дивитися до кінця ..

12 Червня 2014 року – 2 хв. – Додано користувачем Спрут ТехнолоджіСамодельний культиватор з велосипеда. … Підгортання картоплі ручним саморобним окучником. … Культиватор своїми руками.
