Сівалка для моркви своїми руками

Ручна, проста, міні – все сівалки для моркви конструктивно відрізняються, але принцип роботи схожий. Пристосування допомагає розсаджувати дрібне насіння рівномірно в ряд, що згодом позбавляє дачників від необхідності проріджувати і формувати посадки.Цілком працездатну сівалку виготовляють з підручних матеріалів: жерстяних банок, пластикових пляшок, іншої вторсировини. Інструмент з металевих пластин призначений для великих селянських господарств, де метою є промисловий масштаб вирощування овочів і зелені. Виготовлення металевих сівалки вимагає професійних навичок, а й цей інструмент можна виготовити своїми руками, особливо, якщо вони золоті.

Сівалка для моркви повинна виконувати функції:

• посів рядами без пропусків;
• рівномірно (через певний проміжок) розподіляти насіння в рядках;
• видавати певну кількість посівного матеріалу на 1 погонний метр (в штуках, грамах);
• закладати насіння на встановлену глибину в грунт;
• не пошкоджувати посівний матеріал;
• заповнювати після закладки борозенки пухким грунтом.

Читайте також: Дачні будиночки своїми руками: це вам під силу

Як зробити ручну сівалку з металу

Ручна сівалка з металу – прототип, по функціоналу і конструкції наближений до інструментів, виготовленим в заводських умовах. Це механічне пристосування корисно великим господарствам, теплицям, які вирощують моркву і інші овочі в промислових масштабах.В результаті скорочуються терміни посіву, відбувається економія трудовитрат за рахунок зниження часу на проріджування сходів. Насіння висівають в ряд, через певний проміжок, який регулюють вручну. Принцип управління сівалкою – механічний, ручний.

Ручна металева сівалка однорядная

Принцип дії ручної сівалки

При штовханні сівалки відбувається обертання коліс, а з ними і вала, який виконує, в свою чергу, функцію дозатора. На валу розташовані невеликі виїмки, в які потрапляють насіння. Повертаючись навколо осі, валик забирає порцію з бункера. При проходженні щітки зайвий посівний матеріал счищается з виїмок і в них залишається по одному насіння. При подальшому провертанні коліс і вала насіння випадають з ніші прямо в підготовлену борозну.Плюс ручної сівалки в тому, що на одному валу зазвичай роблять виїмки різного діаметру в певному порядку. Це дозволяє висівати насіння різних овочевих культур, таких як моркви, буряка, зелені, гороху, квасолі і т.д. При необхідності розмір осередку і їх кількість зменшують за допомогою натурального воску. Юлія Петриченко, експертПри виготовленні сівалки виїмки роблять з урахуванням необхідної відстані між сходами посівних культур. Також довжину валу, а, отже, відстань між борознами можна зробити більше або менше зазначеного на кресленні.Слід пам'ятати, що максимальна довжина, діаметр вала і коліс знаходяться в залежності один від одного. Уточнюють параметри шляхом проведення математичних розрахунків.

Матеріали та інструмент

Для виготовлення сівалки знадобиться:

1. Листова сталь товщиною 1,5 мм.
2. Ножиці, ножівка по металу.
3. Паяльник і твердий припой.
4. Короткі втулки.
5. Сталева смужка товщиною 1 мм для повзуна.
6. Металева пластина товщиною 0,1 мм.
7. Латунний прут діаметром 15 мм або гайка з внутрішнім діаметром різьблення 8 мм.
8. Сталевим суцільним прут діаметром 18 мм.
9. Втулки з металу товщиною 1 мм – для маточин колеса.
10. Слюсарний інструмент: кліщі, плоскогубці, токарний верстат, лінійка.
11. Свердлильний верстат або ручний електроінструмент.
12. Дерев'яна ручка.

Так як робота передбачається серйозна, то і підготовкою, складанням, обробкою деталей повинна займатися людина з певними навичками. Тут потрібні технічні знання, вміння читати креслення і працювати з металом і слюсарним інструментом.

Креслення саморобної ручної сівалки

Незважаючи на гадану складність виготовлення ручної металевої сівалки, вся складність полягає в тому, щоб правильно вирізати і обробити деталі. Дотримуючись кресленням, будь-яка людина з золотими руками швидко збере потрібний і необхідний в городництві інструмент.

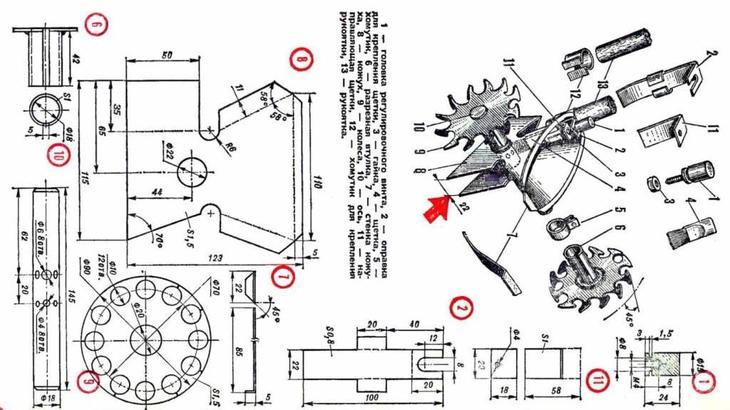

Креслення №1 саморобної ручної сівалки для моркви та інших овочів

Креслення №2 саморобної ручної сівалки для моркви та інших овочів

Розрахунок параметрів сівалки

Визначаємо приблизну кількість виїмок на валу для насіння за формулою:де D – діаметр колеса, м; q – необхідна кількість насіння на 1 п. м. борозенки, шт .; i – передавальне число з коліс на вал, при установці в одному рівні дорівнює довжині вала; В – схожість висівають матеріалу, в частках; К – коефіцієнт, що враховує в'язкість грунту і пробуксовування коліс (приймається рівним 0,96 … 0,98).Як розрахувати відстань між осередками на валу сівалки? Для цього застосовують формулу:де d – діаметр вала, м; n – кількість рядів.При виборі параметрів сівалки враховують наступне: чим більше діаметр вала, тим краще відбувається захоплення насіння і розподіл в виїмках. Отже, посів відбувається більш рівномірно. З огляду на це, вибирають вал діаметром не менше 40 мм.

Покрокова інструкція: ручна сівалка своїми руками

Основні етапи підготовки:

1. З листового металу товщиною 1,5 мм виріжте заготовки згідно з кресленням: диски коліс, стінки бункера і інші. При необхідності краю і отвори відшліфуйте.
2. Деталі корпусу з'єднайте по лініях, спаяти твердим припоєм.
3. В отвори бічних частин впаяти опори ковзання – короткі втулки.
4. Між задньою стінкою і валом зробіть мінімальний зазор.
5. На передній стінці зовні припаяйте втулку для дерев'яної ручки. Зсередини в верхній частині встановіть кронштейн для регулювальної гайки зверху, для направляючої повзуна – внизу.
6. Виготовте повзун з смужки стали завтовшки 1 мм і зігніть, як показано на кресленні. Припаяйте до деталі щітку з тонкої сталевої смуги 0,1 мм.
7. З латуні на токарному верстаті виточите регулювальну гайку з бортиком 0,8 мм.
8. Вал з фасками 45 градусів по обидва боки виточують із сталевого прута діаметром 18 мм.
9. На валу просвердліть 6-8 виїмок діаметром не більше 0,4 мм (для моркви), 0,6 мм (для більших насіння). Дотримуйтеся вимог відстань між рядами не менше 20 мм і робіть виїмки в шаховому порядку, тоді насіння будуть розподілятися в борознах рівномірно. На одному валу в даній конструкції передбачено 2 ряди. Якщо буде потрібно посів насіння на більшій відстані один від одного, залиште один ряд і збільште відстань між виїмками. Відповідно, кількість осередків зменшиться до 3-4.
10. Диски коліс по зовнішньому діаметру пропилює ножівкою або ножицями по напрямку до центру в місцях проходження осьової лінії отворів діаметром 10 мм. Кількість пропилов дорівнює числу отворів (12). Кожна пелюстка вигинає за допомогою плоскогубців назовні на кут 45 градусів.
11. Маточини колеса вирізуйте з металу товщиною 1 мм, згинайте і впаюються в отвори дисків діаметром 20 мм.
12. Виконуйте збірку сівалки в наступному порядку: на вал надіньте корпус, потім колеса, закріпіть деталі, поставте дерев'яну ручку.

Читайте також: Садові арки – види, способи створення і оформлення своїми рукамиСівалка позбавляє від ювелірної роботи з дрібним насінням

Проста сівалка для моркви з підручних матеріалів

У народі кажуть: «У доброго господаря все в справу йде». Так і однорядну сівалку для дрібного насіння можна зробити своїми руками з вторсировини. Автором зручного пристосування є Олександр Іванович Болдарев з м Черкаси.

Матеріали та інструмент

Для виготовлення розумної сівалки знадобляться:

1. Вал – металевий або пластиковий з товстостінної водопровідної труби.
2. Колесо – з порожньою консервної банки. Також підійдуть колеса від дитячого велосипеда і т.п.
3. Стопорні кільця для колеса.
4. Бункер – з пластикової пляшки, харчового контейнера, порожнього флакона з-під шампуню.
5. Поролон.
6. Гвинт М4 – 4-8 шт.
7. Гайка М4 – 4-8 шт.
8. Транспортна скоба – 1 шт.
9. Ручка дерев'яна.
10. Кільце обмежувальне (або хомут) – 2-4 шт.

Інструменти і пристосування для виконання робіт:

1. Викрутка.
2. Дриль (можна ручну).
3. Свердла різного діаметру.
4. Ніж і ножиці.

Читайте також: Ідеї для дачі своїми руками

Схема сівалки з підручних матеріалів

Інструкція: як зібрати сівалку

1. Підготуйте всі деталі відповідно до креслення. Починайте з вала. В середині пластикової труби дрилем висвердлите виїмки різного діаметру – для великих і дрібних насіння. Увага! Чи не просвердлюють трубу наскрізь.
2. Зробіть колеса з порожніх консервних банок. Для кращого зчеплення з ґрунтом на колеса можна надіти гумові кільця в кілька рядів. В середині виріжте ножицями отвір по діаметру вала.
3. Виріжте бункер з пластикової пляшки: відріжте низ, в стінках з двох протилежних сторін зробіть отвори під вал. Шийка пляшки має дивитися вниз.
4. Одягніть бункер на вал. Покладіть поролон і приклейте до стінок пляшки так, щоб при повороті з вала зчищають зайве насіння. Тобто після проходження щітки-поролону вал повинен видавати осередки з 1-2 насінням в кожній.
5. Закріпіть на валу транспортну скобу.
6. Одягніть на вал колеса, зафіксуйте гвинтами.
7. Зафіксуйте бункер – прикріпіть гвинтами до скоби через металеву пластину. При обертанні вала бункер повинен залишатися на місці.
8. Вставте ручку з дерева.

Читайте також: Компостна яма своїми рукамиПроста сівалка для моркви та інших овочів значно знижує трудовитрати. Час на посів зменшується до кількох хвилин на одну грядку. Одноразові витрати на виготовлення сівалки з лишком компенсуються швидкої і легкої посадкою майбутнього врожаю. Термін експлуатації такого пристосування – не менше 5 років.
