Як правильно закріпити полікарбонат на металевому каркасі

Як кріпити полікарбонат – способи і покрокові інструкції!

Полікарбонат – гарний сучасний матеріал. У приватному будівництві зазвичай використовують стільниковий полікарбонат, а для створення декоративних перегородок, бар'єрів всередині приміщень, рекламних конструкцій дизайнери вибирають як монолітний, так і стільниковий лист. Кріпити цей матеріал нескладно, для робіт використовується доступний інструмент, а технологію кріплення можна освоїти за короткий час.

Полікарбонат застосовують для покриття легких будівель, гаражів, навісів, теплиць і похилих дахів. Стільниковий карбонат, на відміну від монолітного, можна гнути, створюючи не тільки прямі, але і арочні елементи конструкцій.

Так як цей матеріал погано витримує тиск снігу, дахи будівель і споруд обов'язково повинні бути похилими. Це особливо важливо для районів, в яких взимку випадає багато снігу.

Нахил скатів в ідеалі повинен бути таким, щоб сніг не затримувався на тендітній пластикової даху і зсковзував на землю.

Як кріпити полікарбонат

При правильному виборі конструкції, міцному каркасі, правильному орієнтуванні листів карбонату і їх герметизації, цей матеріал буде зберігати гарний зовнішній вигляд довгі роки.

Грамотно закріплені листи не дозволять полікарбонату руйнуватися зовні або зсередини, всередині сот і кріплень не буде накопичується волога, через яку з'являються жовтизна і чорна цвіль.

Наслідки неякісного монтажу полікарбонату

Інструменти і обладнання

Для проведення робіт по закріпленню панелей потрібні інструменти, основне і підсобне обладнання. Вибір залежить від того, на який каркас кріпиться і яким чином монтується матеріал, а також від складності конструкції.

Для проведення робіт необхідний:

• шуруповерт;
• електрична дриль (зі свердлами по дереву або металу);
• електричний лобзик для різання полікарбонату;
• пилосос для збору дрібної крихти і пилу з сот після різання;
• пристрій для обрізки алюмінієвого профілю;
• саморізи;
• болти з гайками;
• різні шайби;
• гумові, пластикові, силіконові прокладки під шайби (зонтичні або плоскі);
• драбина;
• лінійка металева;
• мірна стрічка (рулетка);
• рівень.

кріпильні пристрої

Для кріплення полотен використовують Термошайби з полікарбонату, шайби з нержавіючих матеріалів, поліпропіленові шайби, звичайні болти з гайками та різні саморізи.

Комплектуючі для теплиць з полікарбонату

Термошайба для полікарбонату

Термошайби з полікарбонату

Термошайба необхідна для надійного кріплення полікарбонату на каркасі і складається з трьох деталей:

• пластикової опуклою шайби з широкою ніжкою, яка топиться в отвір в полікарбонат;
• уплотняющие кільця з еластичного полімеру;
• заглушки.

Термошайба для монтажу стільникового полікарбонату

Кріплення будь-якого полікарбонату в силу його особливостей має притискатися за допомогою широкої шайби

Саморіз зазвичай до Термошайба не постачається, його будівельники набувають окремо. Шайба не тільки м'яко і надійно притискає лист до каркаса і не пропускає вологу всередину матеріалу, але також має гарний зовнішній вигляд і виконує декоративну роль.

Термошайби з полікарбонату

На замітку! Термошайби зроблені з прозорого пластика – так само, як і листовий полікарбонат. Шайби з полікарбонату випускаються у великій палітрі кольорів і підбираються під будь-який наявний у продажу полікарбонат. Вони міцніші, якщо порівнювати з поліпропіленовими. Термін служби полікарбонатних Термошайба становить 20 років.

поліпропіленові шайби

Поліпропіленові шайби випускаються близько 10 років. Вони складаються з пористого пластикового кільця ущільнювача і кольоровий поліпропіленової кришки з заглушкою.

У порівнянні з поліпропіленовими Термошайба, вони мають ряд недоліків.На кришки цих шайб не завдається шар-захист від ультрафіолету, тому вони швидко вицвітають.

Через кілька років служби на сонячній даху матеріал втрачає свою міцність.

Кольори поліпропіленових Термошайба

Такі шайби рекомендується використовувати на затінених дахах і всередині приміщень. Коштують ці елементи кріплення дешевше полікарбонатних Термошайба, у них невеликий термін експлуатації, але вони дешеві. Кріпити такі шайби можна шурупами товщиною 6 мм.

Нержавіючі (сталеві, оцинковані) шайби

Сталеві і оцинковані кріпильні шайби використовують для фіксації листів карбонату на великих площах на металевому профілі. Вони добре тримають лист і майже не розхитуються, що особливо важливо для районів з сильними вітрами.

Ці шайби мають вигляд увігнутої тарілочки, під яку лягає зонтична прокладка зі спіненого поліуретану, пластика або потовщеною ЕМDР гуми. Ця гума залишається еластичною і про -15 градусах. Кріпляться нержавіючі шайби на саморізи і болти.

Термошайби металеві з прокладками

Довідка! Шайба, виконана з нержавіючого матеріалу, разом з гумовою зонтичної прокладкою найкраще забезпечує герметичність з'єднання. Гума щільно прилягає до поверхні листа і повністю виключає попадання вологи всередину осередків полотна.

Якщо конструкцію використовують в сухому приміщенні, під навісом, то листи можна закріплювати саморізами зі звичайною тонкою шайбою з такою ж тонкою гумовою прокладкою. У деяких випадках можна взагалі не використовувати шайби. На відкритому повітрі під широку шайбу надягають товсту гумову прокладку.

Таблиця. Види Термошайба для кріплення полікарбонату.

з'єднувальний профіль

Для кріплення листів один до одного і до каркасу використовується спеціальний профіль. Він виготовлений з того ж матеріалу, що і листовий полікарбонат. Промисловість випускає профіль для листів стандартної товщини полотен – 4,6,8,10, 16 мм.

Профілі для полікарбонату

Важливо! Між внутрішньою стінкою профілю і вставленим в нього листом повинен залишатися зазор 3 мм. Він призначений для того, щоб розширюється на літній спеці полікарбонат не жолобиться і не деформував конструкцію.

Профіль може бути роз'ємним і нероз'ємним. Листи вставляються в пази профілю і закріплюються там. Полотна можна фіксувати в полікарбонатному, пластиковому або алюмінієвому профілі. Профіль різного перетину має різну маркування – Н, HP, HCP, U, RP, UP, FP, SP, L.

Види алюмінієвого профілю для полікарбонату

Торцевий профіль з алюмінію

Важливо! Необхідно використовувати герметизирующую і перфоровану стрічки для герметизації торців полотна, а вже після цього листи фіксують всередині профілю.

Полотна, прикріплені до грат, можна скріпити між собою герметиком. Але таке з'єднання при сильних вітрах не буде достатньо міцним. Слід підбирати якісний герметик, який зберігає міцність і еластичність протягом декількох років.

Стикувальні профілі для полікарбонату на засувках

Як кріпити полікарбонат в профіль на металевий каркас

Елементи, стропіли і прогони металевих каркасів повинні лежати строго в одній площині. Такий каркас не має ніяких виступів, тому зміцнити на ньому полотно не складе труднощів. Відстань між кроквами повинна дорівнювати ширині листів полікарбонату.

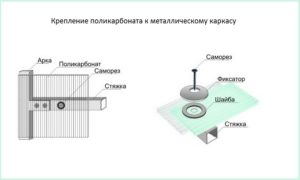

Кріплення полікарбонату до каркасу з металу

Порядок роботи по кріпленню стільникового полікарбонату в профіль на металевий корпус буде наступним.

Крок 1. На поверхню металевих балок конструкції укладають термоизолирующую стрічку.

Крок 2. До ґрат саморізами кріплять профіль.

Крок 3. Панелі встановлюються на осередки. На крайній лист слід надіти торцевої профіль. Верхня частина фіксується суміщенням і натисканням зверху без особливих зусиль. Засувки потрапляють на свої місця і надійно тримають панель.

Монтаж через з'єднувальний профіль

Схема кріплення монолітного пластика

Крок 4. Перед установкою листів потрібно зняти з нижньої частини листа захисну плівку, а край верхньої відігнути, щоб він не заважав свердління.

Крок 5. Краї панелей потрібно захистити від води і пилу. До верхнього (що знаходиться вище) краю полотна клеїться пакувальна стрічка. До нижнього краю клеїться перфорована стрічка. Після цього полотно вставляють всередину профілю.

Перфорована і герметизирующая стрічки

Цікаво! Панелі стільникового полікарбонату легко згинаються в арку. Тиск всередині вигнутого листа робить його більш жорстким і міцним. Радіус отриманого вигину залежить від товщини полікарбонату.

Як правильно пересуватися по полікарбонату

Пристрій двосхилим покрівлі з полікарбонату

Виробники покривають листи захисною плівкою. Сторона, на яку нанесені технічні дані і логотип підприємства, є зовнішньої. Як правило, плівка із зовнішнього боку біла і непрозора. Лицьова поверхня листів покрита спеціальним складом, що захищає полікарбонат від ультрафіолету.

На внутрішню сторону листа наклеєна прозора плівка. захист знімають після монтажу конструкції. Залишати плівку на полотнах після монтажу можна, так як клей, яким вона прикріплена, змінює свої властивості не в кращу сторону і, якщо зняти плівку пізніше, може залишити сліди.

Ще один варіант – кріплення листів полікарбонату до металевого каркасу за допомогою Термошайба

– Кріплення полікарбонату до металевого каркасу

Як кріпити полікарбонат на дерев'яний каркас

Порядок кріплення листів на дерев'яному каркасі буде наступним.

Крок 1. Панель укладають на каркас і за допомогою електричного свердла роблять отвори під кріплення (шайби) та саморізи (або болти). Лист повинен виступати за рамку каркаса на 2,5-3 см.

Ущільнювач поміщається в Термошайба

Крок 2. Шайби кріплять до каркаса саморізами за допомогою шуруповерта.

Термошайба прикладається до місця кріплення

Крок 3. Послідовно укладають і кріплять інші панелі.

Крок 4. Аналогічним чином кріплять листи на торцях і на дверях.

Крок 5. Герметизують краю полотен з допомогою термострічки, профілю або інших матеріалів. При необхідності, робиться додаткова обробка стиків герметиком.

Отвори потрібно свердлити строго перпендикулярно. Досвідчені майстри на великих аркушах полікарбонату свердлять не цілу, а овальні отвори, витягнуті по довжині аркуша.

Відстань між отворами під Термошайби і іншої кріплення залежить від товщини матеріалу, площі покриття і в середньому становить 30-50 см. Крайнє отвір повинен знаходитися від краю листа не менш, ніж на 4 см.

Приклад кріплення профільованого полікарбонату на дерев'яний каркас

Шайба повинна повністю закривати отвір. Для свердління можна використовувати спеціальну фрезу з пілотним свердлом. Свердлом висвердлюють отвір, тільки після цього вкручують шуруп через отвір Термошайби. Зверху надягають заглушку, яка не пропускає воду і створює закінчений вигляд.

Схема кріплення стільникового полікарбонату за допомогою Термошайби

Дерев'яний каркас будують для теплиць, альтанок, літніх павільйонів, легких гаражів, навісів та господарських будівель. Каркас повинен бути міцним і стійким, а всі елементи конструкції повинні бути добре скріплені.

Дерево слід просочити спеціальним складом, що перешкоджає гниттю деревини та поїдання її жуками-червицями. На дерев'яний каркас теплиць і господарських будівель частіше кріплять стільниковий полікарбонат, рідше – монолітний.

Для таких споруд роблять і легкі металеві каркаси.

– Кріплення полікарбонату до дерев'яного каркасу

Вологе кріплення полотен на дерев'яний каркас

Такий спосіб фіксації використовується в основному для кріплення монолітного листового полікарбонату. Порядок роботи практично не відрізняється від процедури установки стекол в дерев'яну раму.

Крок 1. Листи полікарбонату розкроюють таким чином, щоб між ними і дерев'яною рамою був зазор 2 мм з кожного боку.

Як і в разі свердління, потрібно щільно притиснути полікарбонат до поверхні, не допускаючи напруги і вібрації

Крок 2. У пази дерев'яної рами наносять герметик.

Герметик для полікарбонату

Крок 3. Полотно поміщають в раму і злегка притискають. Таким же чином зміцнюють інші полотна. Листи додатково фіксують дерев'яними або пластиковими планками.

профільований полікарбонат

Профільований монолітний полікарбонат – порівняно новий матеріал на ринку. Його використовують при будівництві різних споруд, в тому числі господарського призначення. Більш детально – у цій статті.

Грамотне кріплення полікарбонату з використанням профілю та професійних кріпильних елементів допоможе створити не тільки міцну, надійну і красиву конструкцію. Споруди, зроблені своїми руками на присадибній ділянці за всіма правилами будівельного мистецтва, будуть радувати господарів довгі роки.

– Закладення торців стільникового полікарбонату

Правильний кріплення полікарбонату до металу – особливості кріплення до металевого каркасу

Полікарбонат на сьогоднішній день користується величезною популярністю, що легко пояснюється характерними йому якостями. Матеріал легкий і гнучкий, прозорий, як скло, і міцний, як метал. Крім того полікарбонат здатний витримувати температуру від -45 до + 1200С.

У зв'язку з цим застосування полікарбонату має досить широкий спектр. Він відмінно підходить для виготовлення арочних і купольних навісів, різних козирків і сходових огороджень, рекламних конструкцій, теплиць і парканів.

орієнтування панелей

Ребра жорсткості листів полікарбонату розподіляються по довжині. Щоб домогтися максимальної міцності конструкції, необхідно правильно розташувати порожнисті канали:

• Якщо панель встановлюється вертикально, то канали розташовуються по вертикалі.
• У дугоподібних конструкціях канали повинні бути паралельні лінії вигину.
• У конструкціях похилого типу – у напрямку ската.

При виготовленні зовнішніх конструкцій слід використовувати полікарбонат, у якого з зовнішнього боку є захист від ультрафіолетових променів у вигляді плівки зі спеціальних речовин. На ній виробник вказує всю необхідну інформацію. Для правильного розташування листів полікарбонату плівку не знімають в процесі монтажу.

Кут нахилу

Плоскі дахи з полікарбонату повинні мати певний кут нахилу. Якщо довжина конструкції не перевищує 6 метрів, то нахил може становити 5 градусів. В іншому випадку кут нахилу необхідно збільшити.

Допустимий вигин арки з полікарбонату

З теоретичного боку радіус вигину арочної конструкції може бути не більше значення, яке становить 150 товщини використовуваного матеріалу.

Для кожного виду полікарбонату на захисній плівці виробник вказує відповідні параметри. Тому краще всього орієнтуватися на ці дані.

Інструменти для різання полікарбонату

Різати полікарбонат найкраще спеціальними інструментами:

• Панелі товщиною не більше 1 см ріжуть будівельним ножем. Однак при великих обсягах роботи таким інструментом краще не користуватися.
• Найбільш доступним інструментом є електролобзик.
• Якщо є можливість придбати високошвидкісну пилу з упором, то варто звернути увагу на зубчики леза. Вони повинні бути дрібними, що не розведеними і мати покриття з твердого сплаву.
• При різанні полікарбонату стрічковою пилкою також необхідно знати відповідні параметри. Допускається використовувати стрічку завширшки не більше 2 см і товщиною не більше 1,5 мм. Зуби повинні розташовуватися з кроком не більше 3,5 мм, а швидкість різання не повинна перевищувати 1000 метрів в хвилину.

Перед виконанням різання лист полікарбонату слід добре зафіксувати, щоб уникнути утворення вібрації.Стружку, яка утворилася в процесі різання, необхідно відразу видалити.

Правила свердління отворів

Отвори в полікарбонат слід свердлити між ребрами жорсткості. Відстань від кромки повинно бути не менше подвоєного діаметра свердла.

Умови свердління отворів наступні:

• Заточка свердла повинна мати кут 300.
• Свердлити отвори необхідно строго під прямим кутом зі швидкістю не більше 40 м / хв.
• Діаметр отвору потрібно вибрати так, щоб він перевищував аналогічний параметр кріплення на 3 мм.
• Роботу слід періодично переривати, щоб видалити утворюється стружку і охолодити свердло.

Процес герметизації торців листа

На час зберігання і транспортування полікарбонату виробник захищає торці листів тимчасовим скотчем, який обов'язково видаляють перед початком герметизації.

Герметизація верхніх крайок матеріалу виконується за допомогою клейкої алюмінієвої стрічки, для герметизації нижніх торців використовують перфоровану стрічку. Якщо торці не вставляти в паз або профіль, то їх поверх стрічки закривають торцевих профілем. При цьому в нижньому профілі обов'язково роблять отвори на відстані 30 см один від одного, через які буде стікати конденсат.

Конструкції арочного типу припускають герметизацію всіх крайок по аналогії з нижнім торцем.

Кріплення стільникового полікарбонату до металевого каркасу

Кріплення полікарбонат до металу необхідно виконувати елементами, які мають на кінці бур з нержавіючої сталі або оцинкований наконечник. В обов'язковому порядку застосовуються ущільнювальні гумові шайби або Термошайби.

При вирішенні питання, на якій відстані кріпити полікарбонат, варто пам'ятати, що елементи кріплення розташовуються на відстані 40-60 см одна від одної. При цьому вкручувати саморіз потрібно строго під прямим кутом, не докладаючи особливих зусиль в кінці закручування. Це допоможе уникнути деформації поверхні.

Правила кріплення монолітного полікарбонату

Для вирішення питання, як правильно кріпити полікарбонат до металу, застосовують кілька способів.

Кріплення на раму

Можна виконати кріплення монолітного полікарбонату до металевого каркасу у вигляді рами. Головна умова – в рамі необхідно зробити пази глибиною до 2,5 см.

Для фіксації листа в рамі можна скористатися одним з двох способів:

• При вологому способі краю рами і ущільнювачі обробляють полімерної мастикою або силіконовим герметиком. Такий варіант може використовуватися на дерев'яних або металевих рамах.
• Сухий спосіб має на увазі застосування кріпильних елементів, таких як шурупи, болти, гайки, саморізи і прес-шайби. Цей варіант має одну особливість: обов'язкова наявність гумових прокладок або пластикових профілів, в яких відсутні пластифікатори. Не допускається приклеювання ущільнювача до листа полікарбонату. Кріпильні елементи повинні розташовуватися на відстані 0,5 метра один від одного. Рекомендований відступ від кромки становить не менше 2 см. За допомогою цього способу можна вирішити проблему, як закріпити полікарбонат на навісі.

Використання опори чи риштування для кріплення панелей

Якщо матеріалом покривається велика площа, то для кріплення полікарбонату можна використовувати елементи кріплення, як у випадку з рамою.

Монтаж полікарбонату на металевий каркас -інструкція. Схема монтажу полікарбонату на металевий каркас теплиці своїми руками

Схема монтажу полікарбонату на металевий каркас теплиці цікавить багатьох дачників сьогодні. Взагалі використання цього матеріалу при облаштуванні парників набирає все більшої популярності.

Причинами цього виступають його характерні властивості та тривалість експлуатації.

Але не всі споживачі, які вирішили придбати полікарбонат для облаштування парника або теплиці, знають, як правильно здійснювати його кріплення на металевий каркас.

застосування термошайба

Монтаж полікарбонату на металевий каркас, інструкція з проведення якого буде описана в статті, може здійснюватися вами самостійно по одній з існуючих методик.

Наприклад, ви можете використовувати Термошайби, які здатні грати роль основного або допоміжного кріплення.

Дуже важливо придбати якісні витратні матеріали, а також забезпечити правильний тепловий зазор, щоб в процесі експлуатації теплиця не покрилася брудними розлученнями і не зруйнувалася за один сезон.

Якщо монтаж полікарбонату на металевий каркас своїми руками буде проводитися за допомогою Термошайба, то ви повинні знати, що вони мають форму грибка з ніжкою.

До складу кріплення входить шайба, силіконова прокладка, а також ковпачок, останній з яких служить для декорування самореза.

Вибрати Термошайба необхідно по довжині, яка повинна відповідати товщині укривного листа, до цього значення слід додати товщину прокладки, що виготовляється зі спеціальної гуми. Вона розташована між капелюшком кріплення і полікарбонатною листом.

Особливості кріплення за допомогою Термошайба

В отвори Термошайби повинен бути встановлений саморіз, що притягає Термошайба до системи каркаса. Ніжка кріплення повинна упиратися в каркас, не дозволяючи саморізи пошкодити полотно укривного матеріалу.

Коли буде змінюватися температура, полікарбонат стане вільно переміщатися в облаштованому зазорі.

Після завершення монтажу Термошайби потрібно закрити ковпачками, а перед установкою слід просвердлити отвори, віддалені від краю листа на чотири сантиметри.

Якщо ви вирішили здійснити монтаж полікарбонату на металевий каркас, інструкція повинна бути вами дотримана. Але важливо ще підібрати Термошайби, у продажу представлені вироби різних кольорів. Вони можуть бути виготовлені з різного матеріалу: полікарбонату, пластика, пластика з ультрафіолетовою стабілізацією з силіконовою або пластикової прокладкою.

Поради фахівця з кріплення полікарбонату за допомогою Термошайба

Перед придбанням пластикових Термошайба, які володіють захистом від впливу сонця, ви повинні врахувати, що термін їх служби може досягати 8 років. Для фіксації до несучого каркасу з металу рекомендується використовувати 5-міліметрові шурупи з капелюшком і свердлом для шестигранної біти.

Якщо застосовувати при установці укривного матеріалу шуруповерт, то це полегшить вкручування кріплення в метал. В процесі установки нержавіючих саморізів в металевий каркас теплиці ви повинні стежити за тим, щоб шайби не стали причиною пошкодження полікарбонату.

За таким же принципом можна встановити торцеві стінки і двері до металевого профілю, дах при цьому повинна бути виготовлена ​​у вигляді арки. Монтаж полікарбонату на металевий каркас може проводитися за допомогою полікарбонатних Термошайба.

Термін їх експлуатації набагато більше в порівнянні з вищеописаними і становить п'ятнадцять років.

Установка полікарбонату на з'єднувальний профіль

Для того щоб зістикувати листи між собою, слід використовувати з'єднувальний профіль. Перед його придбанням важливо врахувати, яка буде товщина листа. Довжина даних елементів є стандартною і становить шість метрів. Описуваний витратний матеріал виготовляється нероз'ємним або роз'ємним.

Перша різновид виконується з такого ж полікарбонату, який володіє відповідними кольорами. Серед плюсів слід виділити досить міцне і щільне з'єднання листів при низьких витратах.

Однак у профілю є і свої недоліки, які виражені в тому, що з'єднання листів буде здійснити досить складно, що особливо стосується того випадку, коли скат конструкції більше 3 м.

Інструкція по кріпленню листів за допомогою з'єднувального профілю

Монтаж стільникового полікарбонату на металевий каркас за допомогою з'єднувального профілю здійснюється за певною технологією. Вона передбачає кріплення панелей методом їх установки в паз нероз'ємного профілю. Останній повинен бути рівний по товщині відповідного значенням, властивому покривним матеріалом. Потім профіль кріпиться на каркас за допомогою саморізів з Термошайба.

Особливості рознімного профілю

Роз'ємний профіль виготовляється з полікарбонату і має в складі 2 частини, одна з них представлена ​​кришкою, інша – базою.

Останній елемент фіксується на каркас в тих місцях, де здійснюється з'єднання листів між собою.

Особливість процесу полягає в тому, що система всієї конструкції повинна виявитися ширше в порівнянні з базою з'єднувального профілю. Це необхідно для того, щоб аркуші не вискочили з сполуки, якщо дах покритий снігом.

Кріплення полікарбонату за допомогою роз'ємного профілю

Якщо ви вирішили здійснити монтаж полікарбонату на металевий каркас старої теплиці за допомогою роз'ємного профілю, то повинні більш детально ознайомитися з конструктивними особливостями даного елемента. У його складі є замикається кришка і нижній елемент.

В останньому за допомогою дриля або шуруповерта необхідно просвердлити отвори з великим діаметром у порівнянні з діаметром кріплення. Останнім виступить саморіз.

Потім елемент фіксується до поздовжньої опорі системи каркаса, далі на нього слід нанести герметик з обох сторін, що дозволить в цих місцях встановити лист з обов'язковим зазором, ширина якого повинна скласти п'ять міліметрів.

Поверх повинна бути покладена кришка профілю, замок якої можна привести в дію за допомогою звичайного гумового молотка. На заключному етапі необхідно закрити торцеві частини спеціальними заглушками.

Для довідки

Якщо монтаж полікарбонату на металевий каркас теплиці ви вирішили здійснити за допомогою з'єднувального рознімного профілю, то листи слід вибирати таким чином, щоб їх товщина варіювалася в межах від 4 до 20 міліметрів. Їх вартість трохи вище, але за рахунок відповідної кількості ребер вони міцніше і надійніше. Особливо це стосується того етапу, коли встановлюється дах парника.

Монтаж полікарбонату на металевий каркас з куточка може здійснюватися за допомогою алюмінієвого профілю, цей метод є найдорожчим і складним. У плані гідроізоляції він ідеальний і може виступити в якості несучої основи для стін або даху. Це вірно в тому випадку, якщо він має спеціальну форму для таких навантажень.

В процесі установки слід монтувати першим нижній профіль, на нього встановлюються листи полікарбонату, які були попередньо назрезани за розмірами.

Тільки після можна переходити до монтажу верхньої кришки, що фіксується саморізами.

Алюмінієвий профіль має пазами, куди встановлюється гумовий ущільнювач, він призначається для захисту від протікання і конденсату, саме тому служить довго.

Якщо ви хочете здійснити монтаж полікарбонату на металевий каркас, інструкція, представлена ​​в статті, допоможе вам в цьому. Застосовуючи алюмінієвий каркас, вдасться створити більш привабливу конструкцію, яка виключає наявність містків холоду. Дана система відноситься до групи теплих і відрізняється чудовими якостями герметизації в місцях з'єднання листів.

Рекомендації по установці полікарбонату на алюмінієвий профіль

Тим майстрам, які вирішили використовувати при проведенні робіт вищеописану методику, слід врахувати, що профіль не має віджимати листи занадто сильно, в іншому випадку теплове розширення полотен буде порушено, з часом вся конструкція почне руйнуватися.

Якщо ви вирішили здійснити монтаж полікарбонату на металевий каркас, інструкція вами повинна бути вивчена.Це дозволить створити теплицю, готову прослужити довго. За допомогою алюмінієвого профілю здійснюється кріплення листів під прямим кутом.

Для цього слід задіяти кутові елементи, які чудово утримують панелі. Для з'єднання листів в одній площині слід використовувати пристінний профіль, який широко застосовується при спорудженні коника покрівлі.

Коньковий захоплення при цьому не повинен виявитися більше чотирьох сантиметрів.

Як кріпити полікарбонат правильно: докладний посібник

Полімерний матеріал, який володіє термопластичними властивостями, зазвичай представлений у вигляді листів. Незважаючи на різне забарвлення, він прозорий. У побуті його називають полікарбонатом.

Призначений полікарбонат для облаштування теплиць, навісів, а також веранд. Також можна зробити козирок над ганком з полікарбонату.

Вважається, що в роботі з ним не може бути нічого складного, проте, деякі особливості все ж є.

Що потрібно знати перед початком монтажу?

Полікарбонат за зовнішнім виглядом нагадує скло. Однак здається його прозорість все-таки служить непоганим захистом від прямих сонячних променів. Цей монолітний матеріал володіє хорошою гнучкістю, але дуже міцний і досить легкий. Експлуатаційна температура полікарбонату від – 40 до + 120 градусів за Цельсієм.

Полікарбонат розділяється на два види:

• Монолітний. Це, практично, скло, тільки легше і міцніше
• Стільниковий. Це пустотіла, але багатошарова конструкція з ребрами жорсткості, розташованими поздовжньо

Перед придбанням полікарбонату потрібно, бажано, максимально точно визначитися з його розмірами. Це значно полегшить підгонку листів. А також варто бути готовим до того, що монтаж полікарбонату, якщо уявити його покроково, виглядає так:

1. Підбір листів (орієнтація)
2. Нарізка пластин потрібної форми і розмірів
3. Підготовка отворів для кріплень
4. герметизація швів
5. Збірка всіх елементів конструкції

Варто ще врахувати і той факт, що полікарбонат може деформуватися через підвищену теплового навантаження. Це особливо важливо знати перед тим, як робити парник з полікарбонату своїми руками, кріпити полікарбонат на теплицю, дах або навіс, який буде знаходитися переважно під палючим сонцем.

Варто знати! 2,5 міліметра на кожен метр – це стандартні показники розширення стільникового прозорого полікарбонату, а для кольорових плит цей показник дорівнює 4,5 міліметра на 1 метр.

При монтажі влітку в спеку панелі потрібно встановлювати впритул, в тому числі до замку стикувального профілю. Зниження температури зменшить полікарбонат і з'явиться потрібний зазор між замком профілю і листом, що забезпечить додатковий відхід вологи.

При роботі з стільниковим полікарбонатом, головне правильно розташувати листи з урахуванням ребер жорсткості. Монтаж панелі потрібно виконувати так, щоб внутрішні канали ребер жорсткості мали вихід назовні. Так буде відводитися конденсат, який буде утворюватися всередині листа. Чи можна кріпити полікарбонат горизонтально?

Це важливо! При конструюванні теплиці, листи потрібно розташовувати вертикально (ребра жорсткості повинні бути перпендикулярні поверхні). Якщо має бути монтаж скатних поверхонь, то ребра потрібно розміщувати вздовж схилів. При арковому монтажі, ребра варто розташовувати по напрямку дуги.

Варто звернути увагу, чи зробив виробник одну зі сторін полікарбонату зовнішньої. Якщо так, то така сторона має спеціальний захисний шар, який можна зняти вже після того, як лист буде закріплений.

При роботі з стільниковим полікарбонатом потрібно враховувати максимальний радіус вигину матеріалу, який вказаний для кожного типу панелей окремо.

Точні виміри допоможуть придбати потрібну кількість матеріалу, якого вистачить для якісного кріплення.

З огляду на правильність розташування панелей щодо їх ребер жорсткості, варто підготувати креслення з вимірами потрібної кількості полікарбонатних плит. Після чого потрібно приступати до різання великого полотна.

Для різання цілком підійде високошвидкісна циркулярна пила. Виконувати роботу найкраще твердосплавними дисками з нерозведеним дрібними зубами.

Увага! Полікарбонатні листи не можна під час різання тримати в руках. Сильна вібрація може привести до травми людини або неякісного зрізу. Найкраще панелі покласти на рівну, тверду поверхню і надійно зафіксувати, можна навіть лещатами. А лінію зрізу після робіт обов'язково очистити від стружки.

Отвори в полікарбонат

Свердлити дірки в стільниковий полікарбонат потрібно між ребрами жорсткості (це не буде заважати відведенню конденсату). Виконувати роботи потрібно перед початком кріплення. Найкраще свердлити електричним дрилем із свердлами по металу.

Цей процес потрібно виконувати тільки для стільникових панелей. На торцях, розташованих зверху, потрібно закріпити самоклеящуюся стрічку. Нижні торці герметизувати не можна.

Якщо ви вирішили робити теплицю з полікарбонату, то врахуйте, що потрібно проводити обробку теплиці з полікарбонату восени. Це потрібно для того, щоб знизити ризик захворювання сільськогосподарських культур.

До речі кажучи, не дарма полікарбонат використовують у виготовленні теплиць. Цей матеріал відмінно пропускає світло і при цьому має стійкість до високої температури. Читайте про інших технічний характеристиках стільникового полікарбонату тут. Цьому матеріалу властива висока міцність.

Як і чим кріпити полікарбонат до металу і до дерева?

Коли всі підготовчі роботи виконані, потрібно починати процес монтажу конструкції, який і являє собою грамотне кріплення полікарбонату.

Існує 2 найпоширеніші способи кріплення листів полікарбонату:

• За допомогою Термошайба
• За допомогою профілів

Кріплення полікарбонату Термошайба

Для Термошайба потрібно зробити отвори в листах полікарбонату на пару міліметрів ширше, ніж діаметр кожної Термошайби. Пластикова конструкція на короткій ніжці має щільно увійти в отвір і замикатися. Її довжина дорівнює товщині панелі.

У Термошайба обов'язково є гумка ущільнення, яка дає можливість для додаткової фіксації і не пропускає вологу і пил. Такий спосіб монтажу може забезпечити щільне утримання полікарбонату шайбами, які при теплових навантаженнях розширяться і не дадуть листам змінити свою форму. Цей спосіб кріплення називається точковим.

Кріплення полікарбонату за допомогою металевих профілів

Такий монтаж передбачає, що листи полікарбонату будуть вставляти в металевий профіль, а потім вже готова конструкція буде встановлена ​​там, де це необхідно. Цей спосіб зручний, коли панелі укладаються в кілька рядів і їх необхідно стикувати.

Краї панелей в профілі необхідно закріплювати саморізами або тими ж Термошайба. Найчастіше, за допомогою профілів можна закріпити панелі, які повинні стати краями конструкції, а середину можна буде монтувати за допомогою точкового кріплення.

Профіль може бути:

• роз'ємним
• нероз'ємним
• стикувальним
• Спеціальним (він необхідний для з'єднання панелей там, де змінюється конфігурація каркаса)
• кутовим
• стінових

У всіх випадках, листи полікарбонату в профіль мають «заходити» не більше ніж на 20 міліметрів.

Всі описані вище способи кріплення полікарбонату ще прийнято називати сухими. А ось «вологий» спосіб передбачає, що листи повинні кріпитися до рам або між собою за допомогою полімерної мастики. Після чого всі стики з внутрішньої сторони обробляються герметиком.

Спосіб кріплення полікарбонату варто вибирати виходячи з того, які завдання покладаються на конструкцію і як простіше буде її змонтувати.І при дотриманні всіх правил, вона повинна вийти міцною і красивою.

про те, як кріпити стільниковий полікарбонат

Детальна відео-інструкція по монтажу стільникового полікарбонату.

Як правильно кріпити полікарбонат на каркас теплиці, щоб покриття не тріснуло, що не прогнулося і не лопнуло. Які вибрати кріплення для полікарбонату.

Як кріпити полікарбонат правильно – до металевого, дерев'яного каркаса і на теплицю

Монолітний варіант має суцільну структуру, як у звичайного скла, але за рахунок основи у вигляді полімерів він в рази міцніше і легше того ж скла, і додатково має підвищену опірність фізичного впливу завдяки своїй гнучкості. Такі елементи використовуються, як повноцінна заміна скла в житлових і громадських будівлях, а також торгових, розважальних і наукових комплексах.

Елемент в стільниковому виконанні складається з пари тонких пластин, з'єднаних між собою спеціальними ребрами жорсткості, простір між якими вільно.

Цей матеріал широко застосовується в будівництві, господарських та підсобних приміщеннях і дачному господарстві, особливо в якості покриття тепличних комплексів.

Як орієнтувати панелі

Стільникові елементи полікарбонату уздовж своєї довжини мають ребра, що забезпечують їх жорсткість, тому при монтажі їх необхідно завжди мати у своєму розпорядженні таким чином, щоб пустотілі канали всередині них мали вихід назовні. Ця вимога продиктована необхідністю виходу з них конденсату, який може утворюватися через різницю температур.

При монтажі таких пластин в якості вертикального скління, ребра забезпечують жорсткість також мають у своєму розпорядженні вертикально. При закріпленні на каркасі в якості ската або арки, необхідно завжди орієнтувати їх так, щоб внутрішні пустотілі канали всередині йшли вздовж схилів або по дузі арки відповідно.

Сьогоднішня технологія виготовлення і монолітних і стільникових панелей має на увазі наявність у кожної з них лицьовій і внутрішньої сторони. Розрізняють їх між собою завдяки наявності на першій спеціального захисного покриття у вигляді плівки з маркуванням, яка служить їй захистом до моменту повної установки, а на фінальному етапі знімається.

При монтажі полікарбонатних панелей в якості арочної конструкції слід враховувати і ніколи не перевищувати максимальний радіус на вигин для конкретного типу матеріалу, зазначений в його маркуванні.

1. Нарізка аркушів

Полімерні плити постачаються стандартними листами, які, як правило, завжди мають великі габарити, ніж потрібно, тому однією з основних операцій з ними є розрізання їх на шматки з потрібними розмірами. Цю операцію доведеться проводити і при зведенні теплиці і при монтажі даху з полікарбонату своїми руками.

Сама операція по нарізці оптимальних шматків з цільної панелі вкрай проста, так як матеріал легко ріжеться. Для цього можна використовувати різні інструменти для різання, від ручної ножівки до електричної болгарки або лобзика.

У процесі різання полімеру незалежно від обраного інструменту можна уникнути виникнення вібрацій матеріалу при його роботі, що може негативно вплинути на якість зрізів і привести до проблем при монтажі і підгонці готових деталей, аж до вибракування частини з них. Тому щоб максимально полегшити собі завдання і нівелювати побічні коливання, матеріал попередньо надійно фіксують.

У випадку з стільникового конструкцією після розкрою порожнини в одержані елементах очищають від стружки, адже якщо вони залишаться засміченими, відведення конденсату буде утруднений і волога буде накопичуватися всередині пластин, що особливо небезпечно при заморозках, так як замерзла всередині панелі вода може її пошкодити.

2. Герметизація торців

Стільникові пластини вимагають герметизації своїх торців.Той, який знаходиться зверху, можна обклеїти звичайним скотчем, а для герметизації нижнього краще використовувати спеціальну стрічку з перфорацією для стоку конденсується всередині листа вологи.

Для безперешкодного відтоку рідини, що конденсується з панелі, потрібно організувати кілька отворів і в її торцевої частини, ідентичних використовувані для фіксації полімерного листа.

Кріплення стільникового полікарбонату

1. Як і до чого можна кріпити карбонат

Кріпити карбонатні плити можна до конструкцій практично з будь-якого матеріалу, його тип впливає лише на вибір елементів для кріплення. Як правило, це саморізи по дереву або по металу зі самоврезним жалом, в комплекті до яких йдуть особливі Термошайби з прорезіненой поверхнею.

Термошайби мають спеціальну ніжку і підбираються за її розміром таким чином, щоб він відповідав товщині фіксується нею панелі. Така конструкція не тільки захищає конструкцію листа від зайвої деформації, але і зменшує теплові втрати через безпосередній контакт з саморізом, який в цьому випадку виконує роль провідника холоду через полікарбонат.

Тому саморізи з Термошайба є універсальним кріпленням незалежно від матеріалу несучої поверхні, яка обшивається полімерними панелями.

При монтажі саморізи бажано вставляти в заздалегідь просвердлені отвори в пластиці, які повинні відповідати наступним вимогам:

1. По-перше, дірки можна просвердлювати тільки між ребрами жорсткості, і тільки на відстані від краю плити не меншому 4 см.
2. По-друге, отвори повинні передбачати температурне розширення матеріалу, який повинен мати можливість рухатися на кріпленнях за рахунок того, що отвір в ньому на міліметр-півтора більше ніж діаметр ніжки Термошайби.
3. У разі великої протяжності пластика отвори в ньому для фіксації повинні бути непросто великого діаметру, але і поздовжньо витягнутої форми.
4. Вкрай важливо при свердлінні дотримати максимально прямий кут отвору з похибкою не більше 20 градусів, інакше при фіксації шайби виникне перекіс, і панель не буде надійно прикріплена на несучу конструкцію.

Знаючи технологію фіксації полікарбонату, можна легко і надійно обшити їм практично будь-яку конструкцію. Однак необхідно ще й володіти технологією стикування панелей між собою, яка укладає в використання для цих цілей спеціальних елементів – профілів, які можуть бути як фіксованими, так і роз'ємними.

Перші, застосовуються з панелями товщиною від 4 до 10 мм. Другі – профілі «поліскреп», здатні поєднувати разом пластини від 6 до 16 мм в товщину. Знімні профілі збираються з пари елементів: нижнього, що виконує функцію основи, і верхнього – кришки з фіксатором.

Такі сполучні профілі з полімеру необхідні для збірки арочних або похилих конструкцій, але підійдуть і для повністю стрімких поверхонь.

Один фіксатор з'єднує пару панелей шириною від 50 до 105 см, а сам він фіксується на саморізи.

При сполученні окремих панелей під кутом 90 градусів передбачений кутовий стикувальний профіль, а в разі примикання до стіни – особливий пристінний.

Технологія фіксації знімного профілю укладається в кілька операції:

1. Свердління отвори для саморізів в основі.
2. Фіксація основи на поздовжньої конструкції і укладання панелей з зазором в 5 мм, що вимагаються для компенсації теплового розширення матеріалу.
3. Защелкивание за допомогою дерев'яної киянки кришки профілю.
4. Значення температури.
