Мангал своїми руками: виготовлення за кресленням

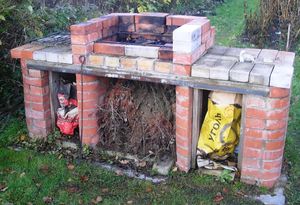

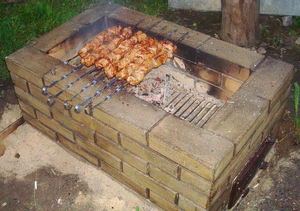

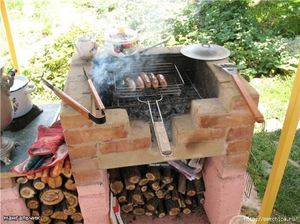

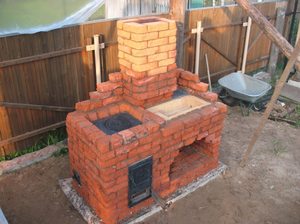

На дачі просто необхідна така річ, як мангал. Навколо нього, можна сказати, і обертається вся затія про відпочинок з друзями та родичами. Ті, у кого немає справжнього мангала, вдаються до методів по виготовленню його замінників і роблять саморобні конструкції. Найпростіший спосіб змайструвати жаровню – зробити кладку з цегли у формі прямокутника. Особливі умільці можуть зварити шашличницю з металу самостійно, маючи при цьому базові знання з його виготовлення та збирання, т. Е. Розміри мангала для шашлику, креслення. Про це і піде мова.

Різновиди пристроїв для барбекю

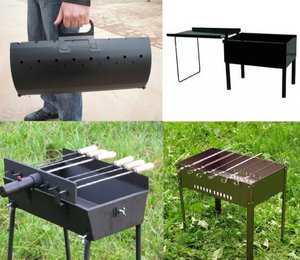

Мангали бувають двох основних типів:

• Мобільні. Перевагою таких виробів є можливість їх перевозити. Їх беруть з собою на пікнік, рибалку, в похід. Деякі модифікації такого типу шашличницю можуть легко поміститися в рюкзак або сумку. Перевагою є швидка збірка без використання зварювання. Мінус їх полягає в недовговічності матеріалу, з якого вони зроблені. Як правило, це полегшений і тонкий метал, який з часом під впливом спека деформується, так як при високих температурах він стає податливим як пластилін.

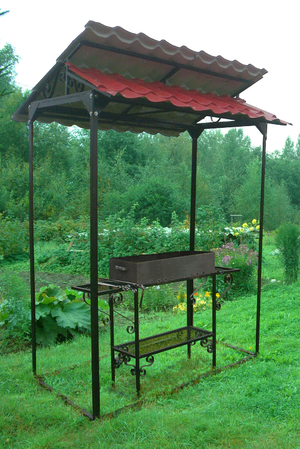

• Стаціонарні. Служать довше і деформуються рідше через обґрунтованості їх конструкцій. Такі типи мангалів іноді оснащуються коліщатками для пересування по ділянці. Для прикраси виробів додатково можуть використовуватися елементи дизайну і декору. Вони виготовляються з міцних матеріалів і можуть оснащуватися додатковими елементами для полегшення робіт з приготування їжі. Наприклад, це може бути залізна стільниця, в яку вмонтовано жаровня, а поруч може перебувати решітка на тих же самих вугіллі для варіння чогось, біля основи можна зробити залізну полку для дров, підставку для шампурів і т. Д.

Крім того, шашличниці поділяються на такі категорії:

• Електричні моделі для барбекю відрізняються обладнаним на них автоматичним пересуванням і проворотом шампурів, що забезпечує рівномірний пропарювання м'яса і виключення підгоряння його в деяких місцях. Джерелом спека можуть виступати як спіральні елементи, так і гаряче вугілля дров.

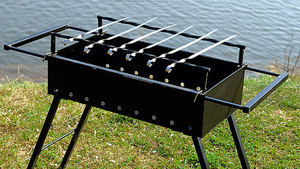

• Стандартна модель складається з залізного корпусу в формі прямокутника і чотирьох ніжок, які мають середню висоту. На бічних стінках корпусу у нього зроблено отвори для підтримки горіння вугілля. Відрізняється відносно невеликою вагою, якщо зроблений із заліза, і простотою у виготовленні. Недоліки стандартних пристроїв для барбекю: мангал швидко остигає, низьке розташування.

Матеріал для виготовлення мангала

Найбільш популярний вид виробів в плані використання матеріалу в його виготовленні – це металевий мангал. Зараз на ринку представлена ​​велика кількість видів, Зроблених із заліза. Цей метал найбільш популярний з наступних причин:

• його легко чистити від нагару;
• легко піддається зварюванні;
• відносно невелику вагу;
• високі показники утримання температури.

Звичайно, мангал можна купити майже в будь-якому магазині або ж замовити по інтернету, але це не зрівняється з саморобним мангалом, з процесом виготовлення його своїми руками. В цьому випадку для вас відкриваються широкі можливості для творчості, і йому буде де знайти вихід, коли ви займетеся виготовленням власного варіанту в залежності від ваших цілей, смаків і уподобань. Для кого-то буде досить простенького мангала, А кому-то захочеться прикрасити його декоративними елементами або ж придумати для його конструкції оригінальну ідею.

Зварити виріб із заліза і з правильно складеним планом при бажанні зможе кожен. Якщо відсутні умови для зварювання металу, то варто запастися кріпильними болтами і електродрилем із свердлами по металу для стикування стінок корпусу майбутнього виробу.

Виготовлення мангала своїми руками

Стандартний вигляд виробу дуже простий в конструкції. Вам потрібні металеві листи. Товщина їх буде залежати від призначення майбутнього мангала. Товстий лист заліза прослужить вам довше, але буде мати більшу вагу. Тому якщо ви плануєте постійно брати його з собою в походи, то орієнтуєтеся на товщину десь близько 2 мм.

Для ніжок можна використовувати залізні прути. Якщо передбачається використання мангала на твердих поверхнях, таких як асфальт або бруківка, то можна створити широку основу на кінцях ніжок для більшої стійкості. Але краще підібрати проміжний діаметр ніжок, який буде досить стійкий на асфальті і без проблем встромлятися в землю.

Тут важливо дотримати рівну висоту ніжок і встановлювати їх так, щоб вони прийняли вертикальний вигляд, в іншому випадку мангал буде завалюватися і перекошуватися, що створить незручності. Як правило, для такого мангала не рекомендується робити довгі ніжки, Оскільки є ймовірність того, що він впаде. Глибина мангала в середньому складе від 13 до 15 см.

Важливо виконати на бічних стінках корпусу наскрізні отвори діаметром з вказівний палець, відступивши чотири сантиметри від дна з проміжком 4 см. Це забезпечить доступ кисню для палаючих дров і не дасть згаснути розжарити вугілля. Для фіксації шампурів на корпусі можна зробити поглиблення у вигляді жолобів.

Крім того, можна виготовити полегшений стандартний мангал, Взявши опори для нього, кілька куточків, кріпильні болти і безпосередньо метал для корпусу. Його легко можна брати в похід.

Тут представлена ​​неразборная модель, І для того, щоб зробити такий виріб, вам буде потрібно:

• болгарка з диском по металу;
• куточки стійок;
• зварювальний апарат;
• пластини зі сталі;
• арматура.

Розмір металевих виробів

Безпосередньо перед тим, як почати виконання роботи, вам потрібно скласти креслення. У ньому повинні бути вказані всі розміри деталей конструкції, розташування отворів як для вентиляції, так і для шампурів.

Висота бортиків – це постійна величина. Вона дорівнює 15 см, це значення встановлено як оптимальне для смаження м'яса. При висоті стінок корпусу вище 15 см жар буде недостатнім для приготування м'яса і буде потрібно більше палива; якщо висота буде менше 13 см, то м'ясо буде смажитися на вогні і, як наслідок, підгорати. Довжина мангала буде коливатися в залежності від того, скільки ви будете смажити шампурів в один і той же час.

При смаженні шашлику відстань між палицями має бути 8 см. Висота ніжок теж підбирається по-різному. У переносних видів вона невелика, а ось стаціонарниеустанавліваются вище. Товщина металу для переносного гриля – 2 мм, а для Непереносное видів мангала – 3 мм і більше. Для запобігання зносу дна на нього можна постелити додатковий лист металу.

Покрокова інструкція по збірці

У збірно-розбірний моделі знадобляться куточки, сталевий лист, зварювання, болгарка, дриль, чотири опори, дно, кріпильні болти. Етапи складання:

1. На металі відзначається передбачуване дно вироби і відразу розраховується висота стінок. Розмітка повинна бути в формі квадрата.
2. За намічених лініях вирізається заготівля.
3. Після цього краю загинаються і приварюються на місці стиків. В цей же момент проробляють перфорацію.
4. Прорізаються поглиблення на довгих стінках для фіксування шампурів.
5. Ніжки-куточки приварюються до кожного кутку корпусу мангала.

У виготовленні збірних типів не потрібна зварювання. Вам будуть потрібні куточки, ножівка по металу, болти і гайки, сталеві листи, дриль і свердла. Порядок дій такий же. Робите креслення і вирізуєте заготовку для майбутньої конструкції. Бічні стінки і дно будуть з'єднані за допомогою болтів. Стінки вироби стикуються і фіксуються болтами і гайками.

На ніжки треба нанести різьбу, щоб в подальшому притягнути їх гайками до основи, або можна використовувати куточки. В цьому випадку слід попередньо зробити отвори на перегородках в місці майбутньої стиковки ніжок з корпусом. Щоб зміцнити конструкцію, рекомендується стягнути їх стінки поздовжніми прутами, ближче до основи.

додаткові атрибути

Для мангалів грунтовних конструкцій характерна наявність додаткових елементів. У них обладнуються різні відсіки: для казанів, шампурів, палива. Буває, що на них встановлюється димохід. На деякій відстані від дна може встановлюватися додаткова металева решітка для зменшення інтенсивності вогню. Щоб надати всієї конструкції мобільність, на дно монтуються колеса, а на корпус мангала – ручки.

альтернативні види

Крім вищеописаного способу, для виготовлення саморобного мангала можна скористатися іншими підручними засобами:

• Непоганий варіант можна зліпити з несгнівшей бочки, в ній можна готувати і барбекю. Треба вирізати стінку бочки, орієнтуючись на попередньо зроблену розмітку. Вона в майбутньому буде служити кришкою вироби. При цьому торці не треба чіпати і до них слід приробити опори, з куточків або прутів. На кришку потрібно приварити ручку. Фіксація для шампурів виготовляється з куточків і кріпиться всередину бочки.
• Дві бочки – один мангал. Одна з бочок буде служити одночасно і опорою, і місцем, де будуть розпалюватися дрова. У другій бочки вирізається одна стінка і робиться кришка за допомогою кріплення до неї навісів. Всередину можна помістити решітки-гриль.
• Мангал з старого автомобіля. Оригінальним рішенням буде виготовлення шашличниці з старого кузова автомобіля. Він буде нести чисто декоративну функцію без виконання свого прямого призначення. Вам лише потрібно на колишнє місцезнаходження двигуна автомобіля встановити все необхідне для смаження шашлику. Для ефектності капот краще не демонтувати і залишити відкритим, поставивши в разі необхідності опори.
• Виріб з системного блоку комп'ютера. Уже непотрібний корпус комп'ютера легко можна перетворити в імпровізований мангал, відрізавши дві бічні його стінки і кришку, залишивши лише дно і два бортика. Для шампурів зробіть отвори на верхній частині стінок.

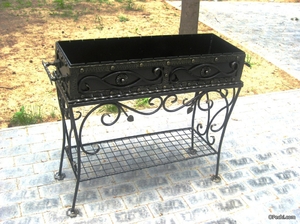

Дуже красиво виглядають ковані вироби, прикрашені різними візерунками і фігурами. Такі типи виробів обов'язково обладнують додатковими полками, відсіками для дров, колесами і підставками.

Захист мангала від корозії

Щоб ваше виріб менше піддавалося руйнівній дії спека, його потрібно покривати спеціальними складами, які володіють підвищеною стійкістю до високої температури.

Для захисту металу широко застосовується вороніння. Поверхня оброблюваного матеріалу обезжиривается. Елементи кошти повинні витримати в едком натре близько тридцяти хвилин. Пропорція до води складе 1:20. Температура обробки – 140 градусів.

Найкраще вибирати нержавійку замість звичайного листа металу: це запобіжить корозію і збільшить термін служби шашличниці. Якщо хочете, щоб обладнання для пікніка прослужило вам не одне десятиліття, вибирайте достатню товщину стінок мангала. Найбільш ефективні показники товщини стінок в плані зносостійкості становлять не менше 6 мм.

Для того щоб конструкція вийшла якісною, необхідно дотримати умови:

• точно виробляти розміри майбутньої конструкції;
• під час обробки деталь до столу слід кріпити за допомогою струбцини.

При виготовленні вироби дотримуйтесь правил техніки безпеки: засоби захисту очей, рукавички і костюм. Коли передбачається зварювання конструкції, це тим більше необхідно, так як випромінювання від неї без використання спеціального костюма може спровокувати різні захворювання.
