Самостійна установка проточного водонагрівача

Установка проточного електричного водонагрівача своїми руками

Власники квартир сьогодні мають можливість позбутися залежності від комунальників, які відповідають за гаряче водопостачання. Вирішити проблему дозволяє проточний водонагрівач.

Ці прилади найбільш ефективні в дачних будиночках з водопроводом, а також тих квартирах, де відключення гарячої води носять короткостроковий характер або споживання невелике через невеликої кількості проживаючих.

Принцип дії

Проточними електричними водонагрівачами називають прилади, на вигляд схожі на невеликі опалювальні котли. Нагрівання здійснюється за рахунок ТЕНів – трубок з міді зі спіраллю всередині.

Включати їх можна тільки при наявності води, в іншому випадку ТЕН перегорає. Для запобігання поломки встановлюється механізм захисту, що складається з термостата і датчика відключення. Що проходить через ТЕН вода виходить з апарату вже гарячої. Крім того, апарат оснащений фільтрами, які захищають від попадання всередину твердих частинок.

Залежно від способу підключення водонагрівачі можуть бути напірними або безнапірними.

Пристрої напірного типу можна використовувати для постачання гарячою водою одночасно ванної кімнати і кухні. Безнапірні нагрівачі призначені для гарячого водопостачання конкретного місця (зазвичай це кухня). Такі пристрої більш компактні і економічніше витрачають електроенергію.

Переваги і недоліки

Проточні нагрівачі володіють наступними перевагами:

• простіша установка і низька вартість в порівнянні з накопичувальними бойлерами;
• компактність;
• швидке нагрівання води.

До негативних сторін таких приладів відносяться:

• висока витрата електроенергії;
• необхідність досить високого тиску в водопроводі;
• неможливість точно відрегулювати температуру нагрівання води.

Велике значення має правильний вибір водонагрівача. ці пристрої розрізняються між собою за багатьма характеристик: Потужності, мінімального робочого напору, способам управління (наприклад, ступінчаста або плавне регулювання температури) і іншими параметрами.

Після придбання водонагрівача необхідно вибрати місце для його установки.

вибір місця

Для установки проточного електричного водонагрівача може бути вибрано практично будь-яке приміщення: ванна кімната, кухня, туалет або навіть душова кабінка. Головне, щоб місце для монтажу відповідало певним критеріям:

• захист від попадання вологи (наприклад, бризок від душа);
• зручність включення і виключення водонагрівача;
• зручність користування краном або душем, до якого підключається прилад;
• зручність підключення до водопроводу;
• близькість до змішувача, щоб уникнути зайвих втрат тепла.

До самої стіни особливих вимог не висувають через невеликої ваги пристрою.

Інструменти і матеріали

Перед тим як встановити електричний проточний водонагрівач на душ, на кран або труби, слід запастися наступним набором матеріалів та інструментів:

• проточний водонагрівач;
• ударний електродриль;
• побідитові свердло;
• шурупи з дюбелями;
• шуруповерт;
• газовий ключ;
• стрічка ФУМ;
• пасатижі.

Монтаж і підключення до водопроводу

На першому етапі на стіні роблять позначки в місцях, відповідних кріплень. Тут просвердлюють отвори і забивають в них дюбелі або встановлюють кронштейни (якщо вони є в комплекті). На них закріплюють водонагрівач.

Підключення електричного проточного водонагрівача до води може бути вироблено за кількома схемами. У першому випадку буде потрібно 4 вентиля і два відвідних перехідника – «трійника». По одному вентиля вставляється в труби з гарячою і холодною водою. Між ними і змішувачем встановлюють трійники.

До них підключається водонагрівач: впускний отвір – до труби з холодною водою, випускне – з гарячою. На патрубки між водопроводом і водонагрівачем також встановлюються вентилі. Якщо водонагрівач вимкнений, то вентилі, що ведуть до нього, знаходяться в закритому положенні, А ті, що стоять на трубах – у відкритому.

При відключенні гарячої води необхідно виконати ряд маніпуляцій. Потрібно закрити вентиль на трубі з гарячою водою, відкрити вентилі, що ведуть до нагрівача, і включити його. При появі гарячої води слід зробити зворотні дії.

Існує і більш простий варіант установки проточного електричного водонагрівача – на душ, При якому сам пристрій не пов'язане з трубою гарячого водопостачання. В цьому випадку його вихідний отвір залишається вільним. При відключенні гарячої води до нього приєднується шланг душа, з якого попередньо скручується лійка.

Після цього відкривається вентиль, який стоїть біля впускного отвору. Тепер при переведенні перемикача змішувача в положення «душ» буде текти гаряча вода, а в положення «кран» – холодна.

Приблизно таким же чином електричний водонагрівач підключається в тих будинках, де гаряче водопостачання не передбачено проектом (наприклад, в дачних будиночках). Різниця полягає лише в тому, що замість душового шланга використовується стаціонарна труба. Вона може бути виконана практично з будь-якого матеріалу: металу, пластику і т.д.

У цьому відео розповідається, як встановити проточний електричний водонагрівач на душ:

Підключення до електричної мережі

Підключенню до електричної мережі слід приділити не менше уваги, ніж до водопостачання. В першу чергу необхідно розрахувати сукупну потужність всіх електричних приладів в квартирі, Включаючи встановлений водонагрівач. Отриману цифру потрібно порівняти з характеристиками загального автоматичного вимикача.

Слід мати на увазі, що в багатьох будинках старої забудови комутаційна апаратура та електропроводка не розраховані на ті потужності, Якими сьогодні навантажують їх споживачі. Тому їх краще замінити при наявності такої можливості.

Потужність більшості однофазних водонагрівачів знаходиться в межах до 9 кВт при струмі до 27А. З огляду на високу потужність таких приладів, для їх харчування бажано протягнути від електрощита окрему лінію. При підключенні рекомендується використовувати трижильний кабель ПВС 3х4.

При цьому не можна забувати, що струм в сирому приміщенні найбільш небезпечний, тому міркування електробезпеки повинні стояти на першому місці. Тому слід в обов'язковому порядку на додаток до автоматичного вимикача встановлювати пристрій захисного відключення.

Само по собі підключення проводу не представляється чимось складним. Як правило, схема підключення наводиться в інструкції. Під кришкою водонагрівача є клемна колодка. До неї необхідно приєднати три жили: фазу, робочий нуль і заземлення.

Слід мати на увазі, що категорично забороняється з'єднувати заземлення з робочим нолём. З огляду на те величезне значення, яке має правильне виконання всіх електротехнічних робіт, доручити їх рекомендується професійному електрику.

Проточний водонагрівач є одним з найбільш ефективних пристроїв в разі короткочасного відключення гарячого водопостачання.

Він має безліч переваг перед іншими апаратами, які виконують аналогічні функції. Такі пристрої зручні для застосування і в міських квартирах, і в невеликих дачних будиночках.

Монтаж водонагрівачів не представляє особливої ​​складності і цілком може бути здійснений власними руками.

Проточний водонагрівач: принцип роботи, поради по установці

Побутовий комфорт в розумінні кожного споживача благ сучасної цивілізації – це не лише відмова від «зручностей у дворі», а й постійна присутність гарячої води у водопровідному крані.

Вітчизняні реалії з сезонними перевірками-неполадками водопровідної та опалювальної систем з відключенням подачі гарячої води від двох тижнів ще недавно примушували людей гріти воду самостійно, щоб помитися.

Схема використання проточного водонагрівача.

Звичайно, такі виснажливі і малоефективні санітарно-гігієнічні процедури нікому задоволення не приносили.

І як тільки на сантехнічному ринку стали з'являтися перші водонагрівачі, поняття «бойлер» щільно увійшло в побут кожної сім'ї.

Інсталяція в міських квартирах, приватних будинках і навіть на дачах набула широкого поширення. А так як попит народжує пропозицію, у продажу з'явилися різні моделі таких приладів від різних виробників.

Переваги проточного водонагрівача

Основний принцип конструювання водонагрівача – як проточного (миттєвий нагрів води, що поступає), так і накопичувального (завчасний нагрів) – визначає всі інші його характеристики.

Схема електричного проточного водонагрівача.

На сьогоднішній день все більше споживачів після захоплення приладами накопичувального типу і набуття досвіду незручностей його використання воліють альтернативний проточний варіант.

Він економить не тільки площа приміщення завдяки своєму компактному розміру, на відміну від габаритів бойлера, а й час свого власника, що в даний час дуже важливо. Наприклад, для отримання 10 л гарячої води нагрівач накопичувальної модифікації буде працювати 25 хв, 100 л доведеться чекати близько 5 годин.

А проточний водонагрівач моментально і без перерв видасть необмежену кількість води, варто тільки повернути ручку крана.

До того ж він не забирає час на регулярні візити майстрів-наладчиків, бо мало схильний до корозії через відкладення накипу всередині конструкції і справно працює без технічного обслуговування.

І хоча у включеному стані електричний водонагрівач проточного типу споживає пікову потужність енергії, в цілому витрати електроенергії виявляються меншими, ніж у накопичувального пристрою, що потребує тривалого часу нагріву і підтримці стабільної температури води.

Конструкції проточного водонагрівача

У всіх приладів нагріву води проточного типу задіяна єдина схема роботи: холодний водяний потік проходить через корпус, всередині якого нагрівальний елемент надає воді більш високий рівень температури.

Варто тільки включити кран, і в водонагрівачі автоматично спрацює реле тиску, за час від 3 секунд до 2 хвилин нагрівальний елемент додасть воді ту температуру, яка задана вручну за допомогою спеціального регулятора.

Усередині прилад обладнаний ще й переривачем, що відключає електричний струм в разі перевищення критичного рівня температури. А від перепадів напору води захищає стабілізатор тиску. Один проточний водонагрівач від іншого відрізняється тільки по типу нагрівального елементу, системі управління і принципом функціонування.

Особливості різних моделей проточних водонагрівачів

Схема пристрою проточного водонагрівача.

1. Типи нагрівального елементу. Цей основний елемент конструкції може бути представлений у вигляді спіралі (відкритий тип) або Тена (закритий тип). Відкритий елемент являє собою пластиковий корпус з пластиковими трубками, всередині яких знаходиться дротова спіраль. Електричний струм, що проходить по спіралі, нагріває омиває її тонкий шар води. Закриті ТЕНи більш пожежобезпечні, так як в цьому випадку нагрівальний елемент укладений в мідну або латунну колбу і не контактує з водою.
2. Система управління.Для того щоб включити або вимкнути нагрів води і підтримувати задану температуру, застосовуються механічна або електронна системи управління. При механічній системі всередині водонагрівача розташовується гідравлічний блок з мембраною, яка зміщується при подачі води і через шток виштовхує важіль вимикання. Однак на слабкий напір води гідравліка може не зреагувати, і нагрівання води не відбудеться. Електронна система управління за допомогою мікропроцесорів і датчиків забезпечує сталість потрібної температури води при будь-якої вихідної температурі і будь-якому натиску, а також сама задає необхідну потужність для нагрівання, економлячи електроенергію.
3. Принцип функціонування: напірний і безнапірний. Усередині напірних моделей вода завжди перебуває під тиском водопровідній мережі. При правильно підібраною потужності і монтажі даного водонагрівача біля стояка водопостачання можна отримувати гарячу воду з декількох домашніх кранів.

Безнапірний водонагрівач слабкіше за потужністю, працює тільки на один кран. Внутрішній тиск в цьому приладі відповідає рівню атмосферного тиску.

На вході водного потоку в прилад встановлюють кран для регулювання високого тиску води в трубах, на виході ж відбувається вільне витікання води.

Завжди комплектується душовою насадкою або спеціальним змішувачем з вхідний трубкою води в змішувач, трубкою, що подає воду до нагрівача, і трубкою з'єднання з виливом змішувача.

Критерії для вибору водонагрівача

Схема безнапірного водонагрівача.

Великий асортимент приладів для проточного нагріву води представлений на ринку через різні вимог покупця.

Якщо одним водонагрівач потрібен тільки в літній сезон (прийняти душ, помити посуд), коли вихідна температура в крані досить тепла сама по собі, то потужний і енерговитратний механізм 8-27 кВт буде дорого обходитися.

Однак в разі бажання регулярно користуватися нагрівачем для прийому ванни і паралельно мати гарячу воду в кухонному крані нормального напору покупка малопотужного приладу 3,5-6 кВт буде безглуздою.

При покупці водонагрівача слід звернути увагу, скільки літрів за хвилину здатний нагріти прилад. Дані про його продуктивності (л / хв) завжди вказуються в інструкціях для користувача. Порівнявши показник продуктивності водонагрівача з фактичним використанням води в своїй квартирі, покупець може визначитися з вибором його необхідної потужності.

Особистий витрата води прораховується дослідним шляхом: під душову лійку підставляють відро, включають воду і засікає, за скільки часу воно наповниться. Якщо при обсязі відра в 8 л знадобилася хвилина на його заповнення, витрата води становить 8 л / хв, за півхвилини – 16 л / хв. У випадку бажаної роботи декількох кранів одночасно доведеться прорахувати витрати води з усіх точок водопроводу.

А необхідну потужність водонагрівача, що відповідає запитам покупця, розраховують, використовуючи формулу P = Q × (t1 – t2) × 0,073, де потужність P дорівнює протоку Q в л / хв, помноженому на різницю температур води на виході і вході водонагрівача t1 – t2 і помноженому на константу 0,073. Наприклад, при протоці води в 8 л / хв для отримання води в 40 градусів при початковій її температурі 7 градусів потрібна потужність приладу складе: Р = 8 × (40-7) × 0,073 = 19,3кВт.

Креслення сухого тена.

Але для повного комфорту малопотужні однофазні (до 12 кВт) проточні обігрівачі не підходять, а енергоємні (12-27 кВт), що працюють на трифазної мережі, витримує далеко не кожна електропроводка. Потужні пристрої навіть не комплектуються виделкою і мережевим шнуром, щоб їх власник не додумався включити прилад в домашню розетку.

Після вибору підходящого по потужності водонагрівача потрібно впевнитися, наскільки його експлуатація допустима в конкретних побутових умовах покупця.

Адже в старих хрущовках запроектовано всього лише до 3 кВт / год споживання електроенергії на одну квартиру, так що для установки проточного водонагрівача доведеться міняти не тільки домашню електропроводку, а й проводку до під'їзної розподільного щитка.

Жителям сучасних багатоповерхівок, особливо тих, що обладнані електроплитами, пощастило більше: у них нормативи витрати електрики на одну квартиру набагато вище – від 10 кВт / год. Але навіть в цьому випадку не рекомендується одночасне включення відразу декількох побутових електроприладів, щоб не вибивало пробки-запобіжники на електрощитку або, того гірше, не відбулося коротке замикання.

Гідравлічний монтаж і підключення водонагрівача

Роботи по установці пристрою нагріву води проточного типу завжди починають з гідравлічного монтажу, так як перед підключенням до електричної мережі його потрібно заповнити водою і прогнати повітряні пробки.

Схема монтажу безнапірного проточного водонагрівача відрізняється від схеми установки напірного пристрою своєю простотою і легкістю виконання, оскільки прилад призначений для роботи тільки однієї точки водопроводу і до нього не підводять гарячу воду, а тільки холодну. Такі роботи доступні навіть неспеціалісту, виконати їх можна власноруч.

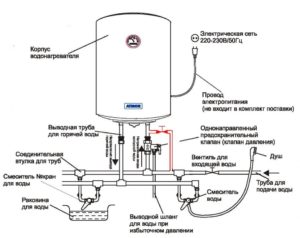

Схема обв'язки побутових водонагрівачів.

Мають пристрій безпосередньо біля душа чи крана, де будуть користуватися нагрітою водою, міцно закріплюючи його на стіні. При його підключенні до металевій трубі холодної води потрібно використовувати тільки діелектричну пластикову втулку, що входить в комплект пристрою, для дотримання безпеки.

Схема правильного Гидромонтаж проточного водонагрівача передбачає на вході холодної води змішувач або запірний кран, з'єднаний з корпусом приладу коротким спіральним шлангом, а на виході з корпусу вже підігрітої води – тільки довгий спіральний шланг, прикріплений до ручки душа. Встановлення запірних кранів на відрізку проточника-душова лійка – схема неправильна і неприпустима.

При монтажі не можна замінювати комплектуючі матеріали – душову насадку або спеціальний змішувач – на будь-які інші, так як вони спеціально розроблені для нормування витрат води та її потрібного розігріву. По закінченню гідравлічного монтажу через водонагрівач проганяють воду, позбавляючись від кульок повітря, і приступають до його підключення до мережі.

Схеми розводки водопроводу для підключення водонагрівача.

Схема електропідключення включає прокладку окремого кабелю від електрощитка. На цій лінії в щитку встановлюють електроавтомат, відповідний енергоспоживанню нагрівального приладу і УЗО на силу струму 30 мА.

Для малопотужного водонагрівача, який буде підключатися однофазно до мережі 220 В, підійде трижильний кабель (фаза, нуль, заземлення).

Якщо ж пристрій потребує трифазної мережі напругою 380 В, електричний кабель повинен бути 4 або 5-жильним в залежності від моделі нагрівача і наявності або відсутності нульовий клеми (п'ять проводів – це 3 дроти фаз, заземлення, нуль).

Площа перетину мідної жили, необхідна для максимальної потужності конкретного приладу, розраховується виходячи з того, що 1 кВт забезпечується перетином в 0,7-1 мм ² кожної жили. Перед підключенням для забезпечення надійності контакту проводу бажано ще й облуди за допомогою паяльника.

По закінченню всіх робіт, переконавшись, що з водонагрівача вигнані повітряні пробки, включають на щитку електроавтомат і користуються постійно присутньою в будинку гарячою водою.

Інструкція по установці накопичувального та проточного водонагрівачів

При плановому відключенні гарячого водопостачання або при роботах із забезпечення гарячою водою заміського будинку або дачі величезною підмогою є водонагрівач.

Залежно від рівня навичок сантехнічних робіт нового власника його можна встановити самостійно або за допомогою професіоналів.

Самостійна установка бойлера займає близько двох годин і забезпечує економію коштів, розвиток наявних у власника навичок і умінь, а також, при необхідності, самостійний ремонт або демонтаж пристрою.

За технологією нагріву води існує два типи пристроїв: накопичувальні і проточні

Накопичувальними водонагрівачами називають великі резервуари, в яких вода нагрівається поступово. Тривалий період процесу нагріву води пояснює незначне споживання електроенергії. Наприклад, бойлер ємністю 150 літрів використовує 1,5 – 2 кВт. Агрегати цього типу застосовуються у ванних кімнатах.

Їх високі теплоізоляційні характеристики дозволяють остигати воді в резервуарі протягом тривалого часу (півградуса за годину). Ця властивість робить водонагрівач накопичувального типу досить ефективним і економічним устроєм.

Обсяг водогрійних пристроїв накопичувальної технології буває різним: 50 – 500 літрів. Для сім'ї з двох чоловік досить придбати нагрівач об'ємом 50 л. Якщо гаряча вода потрібна трьом споживачам, то вистачить столітровий пристрою. Сім'ї, що складається з чотирьох осіб, буде потрібно нагрівач об'ємом в 150 літрів.

Технологія проточного нагрівача води заснована на тому, що він нагріває воду, пропускаючи її через себе. Період нагрівання відрізняється стислістю: 30-60 секунд. При цьому поняття «гаряча вода» є досить умовним.

Призначення агрегату не нагрівати воду до певної температури, а нагріти її, наприклад, на 20 градусів. Устаткування такого типу використовується, якщо вода необхідна в короткий термін, а вимоги до температурних режимів не відрізняються жорсткістю. Невеликі розміри проточного водонагрівача дозволяють встановити його в будь-якому місці. Наприклад, під раковиною в кухні.

Найістотнішим недоліком проточних нагрівачів води є велике споживання електроенергії – 6 кВт. Проводка в житлових новобудовах легко справляється з такою потужністю електроприладу. У старих будинках проводку необхідно замінити на нову з великим перетином.

Водонагрівачі розрізняються також за типом енергії для нагріву:

• електричні нагрівачі води
• газові
• водонагрівачі непрямого нагріву

За існуючими правилами безпеки установка газового нагрівача своїми руками настійно не рекомендується. Це завдання слід довірити спеціалізованій фірмі, яка має необхідну ліцензію на здійснення подібних робіт.

Перш ніж купувати нагрівач, почитайте дві інструкції. Одна з них про те як вибрати проточний водонагрівач.

А інша про те як вибрати накопичувальний водонагрівач. У кожного є свої плюси і свої мінуси. Ви обов'язково підберете саме те, що потрібно вам.

Установка накопичувального водонагрівача

Для монтажу водогрійних пристрої своїми руками будуть потрібні спеціальні інструменти:

• розвідний ключ
• олівець
• рулетка
• Хрестова викрутка
• перфоратор або ударний дриль
• пасатижі
• будівельний рівень для розмітки

Матеріали, які потрібно придбати перед установкою водонагрівача своїми руками:

• лляні нитки або стрічку ФУМ
• поліпропіленові труби необхідної довжини

Накопичувальний нагрівач води розміщують, як правило, в туалеті. Агрегати великого обсягу монтуються на несучі стіни за допомогою анкерних болтів.

При цьому необхідно врахувати можливе зниження температури нагрітої води. Тому рекомендується мінімізувати відстань від вихідного крана до нагрівача.

Висота кріплення пристрою визначається зручністю експлуатації, перемикання температурних режимів.

Монтаж нагрівача проводиться відповідно до простими і зрозумілими інструкціями:

• необхідно ретельно вивірити місце установки;
• виміряти відстань між точками для кріплення на агрегаті, перенести це значення на стіну. Тут стане в нагоді будівельний рівень. З його допомогою чертится горизонтальна лінія на стіні, щоб забезпечити один рівень для анкерів;
• просвердлити в розмічених місцях отвори за допомогою перфоратора і 10-міліметрового бура; вставити і закрутити анкера;
• навісити на анкери нагрівач води.

Після монтажу нагрівача на стіні проводиться його підключення до водопроводу. Перед цим потрібно перекрити вентилі подачі води всієї квартири, скинути надлишки тиску, відкривши будь-який кран. Щоб зменшити незручності для членів сім'ї, стоїть на виході гарячої та холодної води встановити запірні крани. Ця процедура дозволить включити воду у всій квартирі.

Потім слід виконати наступні дії:

• врізати трійники після запірних кранів. При необхідності можна встановити фільтри очищення води і редуктор тиску;
• на вході холодної води на нагрівачі слід прикрутити запобіжний клапан. Він потрібен для скидання надлишкового тиску в агрегаті;
• тепер потрібно з'єднати водонагрівач і трійники за допомогою поліпропіленових труб, місця з'єднання обмотати лляними нитками або фум стрічкою;
• після з'єднання необхідно перевірити створену систему на герметичність. Для цього треба відкрити кран гарячої води нагрівача і кран холодної води стояка, наповнити резервуар нагрівача водою, дочекатися, коли з крана поллється вода, перекрити кран і перевірити місця з'єднань.

Важливе зауваження: не можна включати нагрівач в мережу, якщо бак порожній.

На наступному етапі слід підключення пристрою нагріву води до електричної мережі.

Водонагрівачі, які не потребують великої потужності (2-3 кВт), легко підключаються до розетки. Не слід до цієї ж розетки підключати інші потужні електроприлади. І обов'язковою вимогою є заземлення електроприладу.

У відсутності джерел енергії, на допомогу дачникам приходить сонячний водонагрівач.
У нього багато переваг, до того ж сонячна енергія абсолютно безкоштовна. В нашій інструкції ви знайдете 3 різних схеми, як зібрати водонагрівач своїми руками.

Установка проточного водонагрівача

Для установки проточного водонагрівача своїми руками знадобиться:

• сам прилад
• перфоратор для роботи з бетонною стіною
• шурупи і дюбелі
• свердло під розмір дюбеля (для бетону)
• мідний, потрійний кабель з достатнім перетином для потужності електроприладу
• розвідний ключ
• пасатижі
• Хрестова викрутка
• фумлента.

При стаціонарній установці проточного нагрівача, тобто він залишиться і після включення централізованого гарячого водопостачання, потрібно:

• кран – вентиль для перекриття води на вході пристрою;
• трійник для виведення води з водопровідної труби до приладу;
• гнучкий шланг для підведення від труби водопроводу до пристрою нагріву води.

Для стаціонарної установки слід:

• перекрити холодну воду, в наміченому місці прикрутити відвідної перехідник за допомогою стрічки Фума;
• приєднати електропровід відповідно до інструкції виробника до пристрою, іншим кінцем з'єднати провід з розеткою. При цьому слід пам'ятати, що споживана потужність пристрою не повинна виходити за межі можливостей електропроводки квартири;
• встановити прилад на стіні в місця, заздалегідь підготовлені.

Підключення проточного пристрої до водопровідної системи

Для цього необхідно приєднати вентиль до входу нагрівача, до вентиля приєднується гнучкий шланг. Потім шланг з'єднується з підготовленим переходником. Систему слід перевірити на герметичність з'єднань. Після перевірки герметичності система готова до випробувань.

Щоб випробувати знову встановлений своїми руками прилад, слід включити не дуже сильний напір води, підключити прилад до електромережі. Через 15-30 секунд з крана почне надходити тепла вода.

Якщо прилад потужний, то вода поллється гаряча. Напір води і її температуру можна регулювати за допомогою вентиля.

Сучасні технології і прилади дозволяють жителям великих і маленьких міст забезпечити звичний комфорт з гарячою водою на дачі, в заміському будинку, а також в період планового відключення гарячої води. З цим завданням успішно справляються водонагрівачі. Принцип дії і потужність таких пристроїв визначаються цільовим призначенням і перевагами споживачів.

по установці водонагрівача своїми руками

Особливості установки накопичувальних і проточних водонагрівачів

Побутові водонагрівачі використовуються для того, щоб в квартирах і будинках постійно була гаряча вода. Інсталяція для домашніх майстрів, що мають навіть самі мінімальні навички виконання сантехнічних робіт, не представляє особливої ​​складності, дозволить заощадити сімейні кошти і отримати задоволення від результатів своєї праці.

У цьому матеріалі ми розповімо про те, які види електронагрівачів води використовуються для побутових потреб, а також про способи їх установки (детально розглядається схема установки водонагрівача).

Види побутових водонагрівачів

Отже, перед тим як вирушати за покупкою бойлера, необхідно визначити, який вид нагрівача буде для вас оптимальним варіантом. Електричні нагрівачі за принципом роботи бувають:

1. Накопичувальні. Цей тип є найбільш популярним за рахунок своєї доступною вартості і відсутності будь-яких особливих вимог до електричної проводки. Нагрівання води відбувається, коли вона знаходиться в резервуарі.
2. Проточні. Такий електричний прилад для забезпечення гарячою водою кріпиться безпосередньо до крана з централізованою подачею. Вода, проходячи через спеціальну колбу, оснащену електронагрівачем, досягає температури 30 градусів Цельсія. Досить зручний водонагрівач, але його недоліком є ​​споживання великої кількості енергії.

монтаж водонагрівача

Після того як зроблений вибір типу пристрою для нагріву води, виникає питання про встановлення водонагрівача. Є два варіанти: виконати самостійний монтаж або довірити його професіоналам. Звичайно ж, другий варіант кращий для багатьох людей: не потрібно витрачати свій час і сили. Однак є одне «але»: вартість установки.

Накопичувальні електричні водонагрівачі (бойлери): встановлення та підключення

При підключенні бойлера встановлюйте на вхід запобіжний клапан

Міняйте ТЕН (трубчастий електронагрівач) і магнієвий анод згідно з інструкцією і якості води у вашому регіоні

Звичайно, вона не буде занадто захмарною на тлі ціни самого приладу, але чому б не зекономити, встановивши нагрівач власноруч? При наявності необхідного інструменту монтажні роботи у вас займуть близько двох годин. Погодьтеся, непоганий заробіток за такий короткий час.

Проточні водонагрівачі безнапірні (на одну точку витрати води)

Водонагрівач протчний з дисплеєм (автоматично підтримує задану температуру

Чим більше колб у водонагрівачі тим він потужніший і дорожче

Підключення проточного водонагрівача

Ще до початку робіт визначитеся з такими моментами:

1. Місце установки нагрівача води, незалежно від того, де воно знаходиться: в квартирі або на дачі, має відповідати наступним вимогам:
   • нагрівач повинен мати постійний вільний доступ;
   • стіна повинна витримувати вагу до 100 кг, а електропроводка – потужність до 2000 Вт;
   • повинен бути виконаний необхідний підведення водопровідних труб.
2. Приготуйте інструмент, який вам знадобиться для монтажу бойлера: рулетка, дриль або перфоратор, гайкові та розвідні ключі, шуруповерт.
3. Заздалегідь придбайте наступні матеріали: запірні вентилі, трійники, два сполучних шланга і пластикову трубу.У разі заміни електропроводки або установки додаткової розетки поблизу нагрівача вам знадобиться 3-жильний провід і розетка.

Коли все готово, можна приступати до монтажу.

Установка накопичувального типу водонагрівача

Схема установки цього виду нагрівача води досить проста. Монтажні роботи здійснюються в кілька етапів:

1. У місці, де буде встановлюватися бойлер, потрібно відзначити точки кріплення, попередньо вимірявши рулеткою відстань між отворами в приладі.
2. Висвердлити отвори в стіні, вставити дюбелі і закриття гачки.
3. Закріпити накопичувальний нагрівач.
4. Підключити водопровід.

Зробити це досить легко, особливо якщо заздалегідь був підготовлений підведення трубопроводу. Гнучкими шлангами необхідно з'єднати його вихід і введення нагрівача. Як правило, до комплекту пристрою додається схема підключення до водопроводу. У разі її відсутності дотримуйтеся наших інструкцій:

1. На введення холодної води встановіть спеціальний клапан, який контролює надлишок тиску. Зазвичай накопичувальний нагрівач води має цей клапан в своєму комплекті, а якщо його немає, то обов'язково придбайте.
2. Після підключення холодної води потрібно під'єднати водопровід для гарячої води до виходу на водонагрівач. Наявність додаткових елементів для даного з'єднання не потрібно.
3. Після виконання всіх водопровідних підключень випустіть повітря з крана гарячої води і перевірте відсутність течі в місцях з'єднань.
4. Якщо все в порядку, підключіть накопичувальний водонагрівач до електромережі. На приладі загориться лампочка-індикатор, що свідчить про початок нагріву води.

Далі представлена ​​покрокова схема установки проточного типу нагрівача.

Установка проточного водонагрівача

Мала вага і невеликі розміри цього типу нагрівального приладу збільшують можливості по його монтажу.

Наприклад, досить популярною є установка водонагрівача під раковиною у ванній або кухонною мийкою. Швидкий нагрів води забезпечується потужними ТЕНами, якими оснащується цей тип пристрою.

Відповідно до квартирної проводці пред'являються підвищені вимоги щодо навантаження.

Якщо електропровід у вашій квартирі не розрахований на використання надпотужних приладів, таких як електроплити, вам знадобиться придбати автомат 32-40 Ампер і електрокабель ПВС 3 * 6 або 3 * 8.

Як тільки питання підведення напруги вирішені, можна починати встановлювати прилад. Пристрій цього типу нагрівання води може бути інстальовано двома способами: стаціонарним і тимчасовим.

Схема роботи стаціонарного варіанту полягає в наступному: підігріта вода надходить і спускається одночасно з централізованим водопостачанням. Щоб встановити проточний водонагрівач стаціонарно, необхідно в труби з подачею холодної і гарячої води вмонтувати 2 трійника, а потім встановити герметичні крани.

Після чого холодний трубопровід потрібно з'єднати з введенням в водонагрівач. Гнучким шлангом потрібно з'єднати вихід гарячої води з краном гарячого трубопроводу.

Відкрийте вентилі на трубах і змішувачі для перевірки з'єднань на герметичність. Як тільки водонагрівач буде підключений до електроживлення, потече нагріта вода.

Не забудьте перекрити стояк з гарячою водою, інакше нагріта вода стече вниз по трубах до сусідів.

Схема тимчасового підключення передбачає застосування душового шланга, який можна просто перекрити, коли відновиться централізована подача гарячої води. Для тимчасового типу необхідний потік холодної води. Тому в холодний трубопровід потрібно врізати трійник і встановити запірний кран.

Гнучким шлангом з'єднуємо трубу з введенням і водонагрівач. Підключаємо апарат до мережі, відкриваємо обидва крана і вже через 30 секунд отримуємо нагріту воду.

За і проти установки накопичувального та проточного водонагрівачів

Як встановити електричний водонагрівач в квартирі своїми руками: алгоритм дій

Водонагрівачі призначені для забезпечення квартир, заміських будинків гарячою водою. вони діляться за джерелом живлення на електричні та газові, А по принципом роботи на накопичувальні і проточні.

Накопичувальний водонагрівач здійснює свою роботу в резервуарі, який наповнюється водою. Завдяки відносно недорогою ціною і незначним вимогам до організації електропроводки є більш поширеним, ніж проточний.

Проточний водонагрівач оснащений спеціальною колбою, в якій є нагрівальні елементи. Він розміщується між краном подачі води і водопроводом. Середня температура води при такому водонагрівачі – 30 градусів Цельсія.

Основним недоліком даного приладу є споживання значної кількості енергії. За потужністю проточні водонагрівачі діляться на одне і трифазні. Основний елемент – це ТЕН і спіраль.

При жорсткій воді кращим варіантом є спіраль, але при цьому ТЕН споживає меншу кількість енергії.

Власне, після вибору відповідного водонагрівача, слід задуматися про його монтажі. Зробити це можна двома способами:

• найняти фахівця;
• виконати установку самостійно.

Звичайно, можна вибрати перший варіант, але при цьому будьте готові розлучитися з певною сумою зі свого гаманця. У даній статті ми розповімо, як впоратися з цим самостійно. Для цього слід мати необхідний набір інструментів і дві години свого часу.
